6 Installation
6.2

Montage

6.2.1 Tür und E-Box im Hydraulikmodul

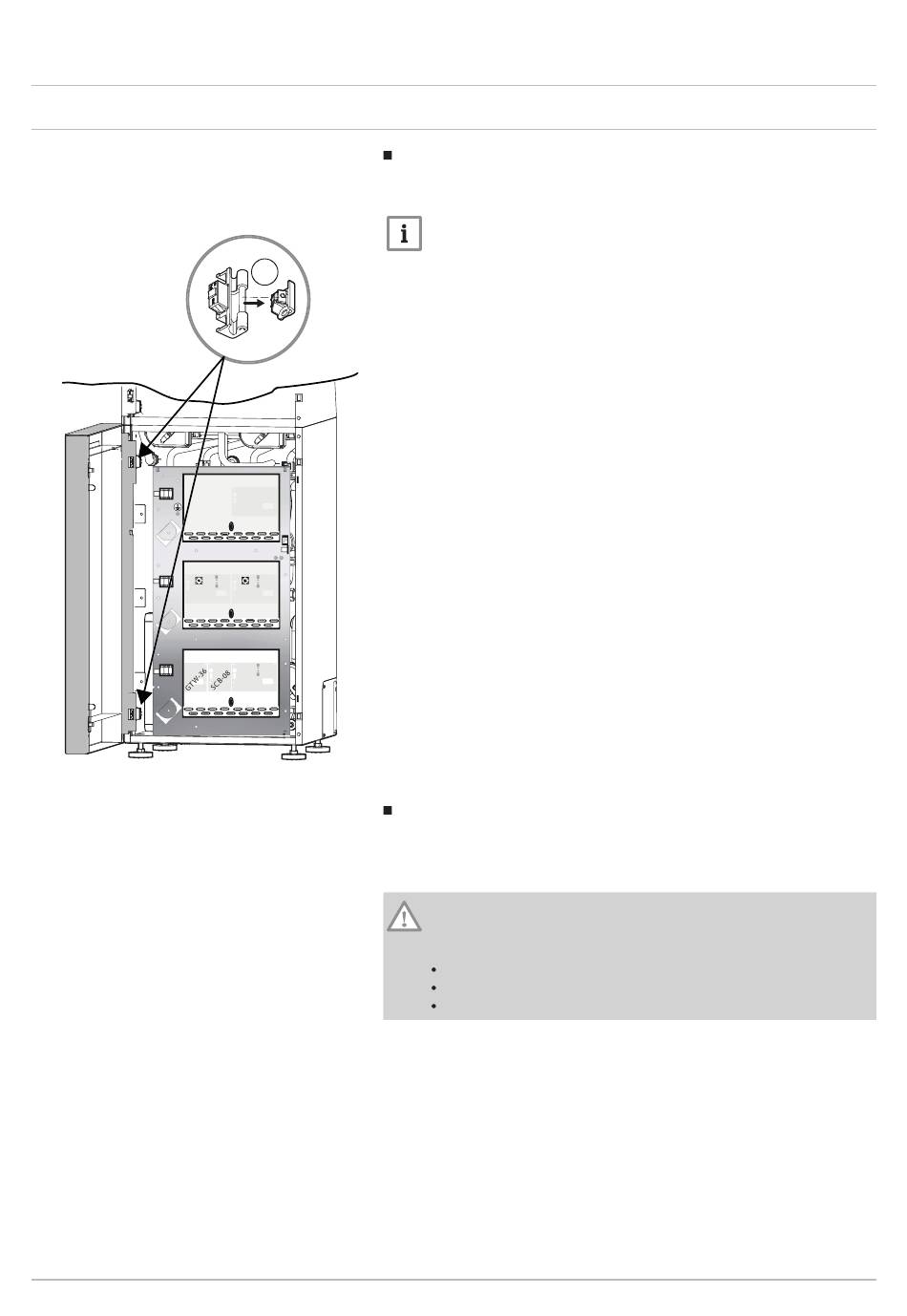

Abb.38 Türen und E-Box Einbau
x1
PE N L1
x2
PE N L1
SCB 04-2
x3 PE N L1
54
Die Kartons mit dem Beipack sind aus dem Hydraulikmodul entfernt.
2
SCB 07
x4
OFF OFF
ON ON
ON ON
OFF OFF
SCB 04-1
OFF
ON
ON
OFF
SCB-06
HH-0000047 /3
Die untere Tür muss im Hydraulikmodul montiert sein. 3 Stück M5 × 20
mm Schrauben und die beiden Kunststoff-U-Scheiben aus dem Beipack
werden benötigt.
Untere Tür montieren
Wichtig:
Die E- Box wird transportgesichert und vorinstalliert im
Hydraulikmodul-Rahmen ausgeliefert. Für die Montage der E-Box
muss die untere Tür montiert werden. Um die Seitenwände des
Hydraulikmoduls vor Beschädigungen zu schützen, werden diese
erst nach der Inbetriebnahme montiert.
1. Transportsicherung der E-Box lösen, Schutzpappe entfernen! Die
Schrauben der Transportsicherung als Metallschrott entsorgen.
2. Untere Tür aus dem Beipack Verkleidungsteile entnehmen und in die
Klickscharniere (2) am Hydraulikmodul-Rahmen drücken.
E-Box Einbau
Hinweis
Beschädigungen der Kabelbäume durch Knicken oder andere
mechanische Belastungen
Alle Kabelbäume freilegen.
Kabelbäume nicht knicken.
Kabelbäume nicht über scharfe Kanten führen.
1. Die untere Drehachse vorbereiten: Kunststoff-U-Scheibe über den
Bolzen in der Tür legen.
1.1. Die Bohrung für die Drehachse an der Unterseite der E-Box
über den Bolzen in der Tür führen
