SmartRunner Detector
Installation

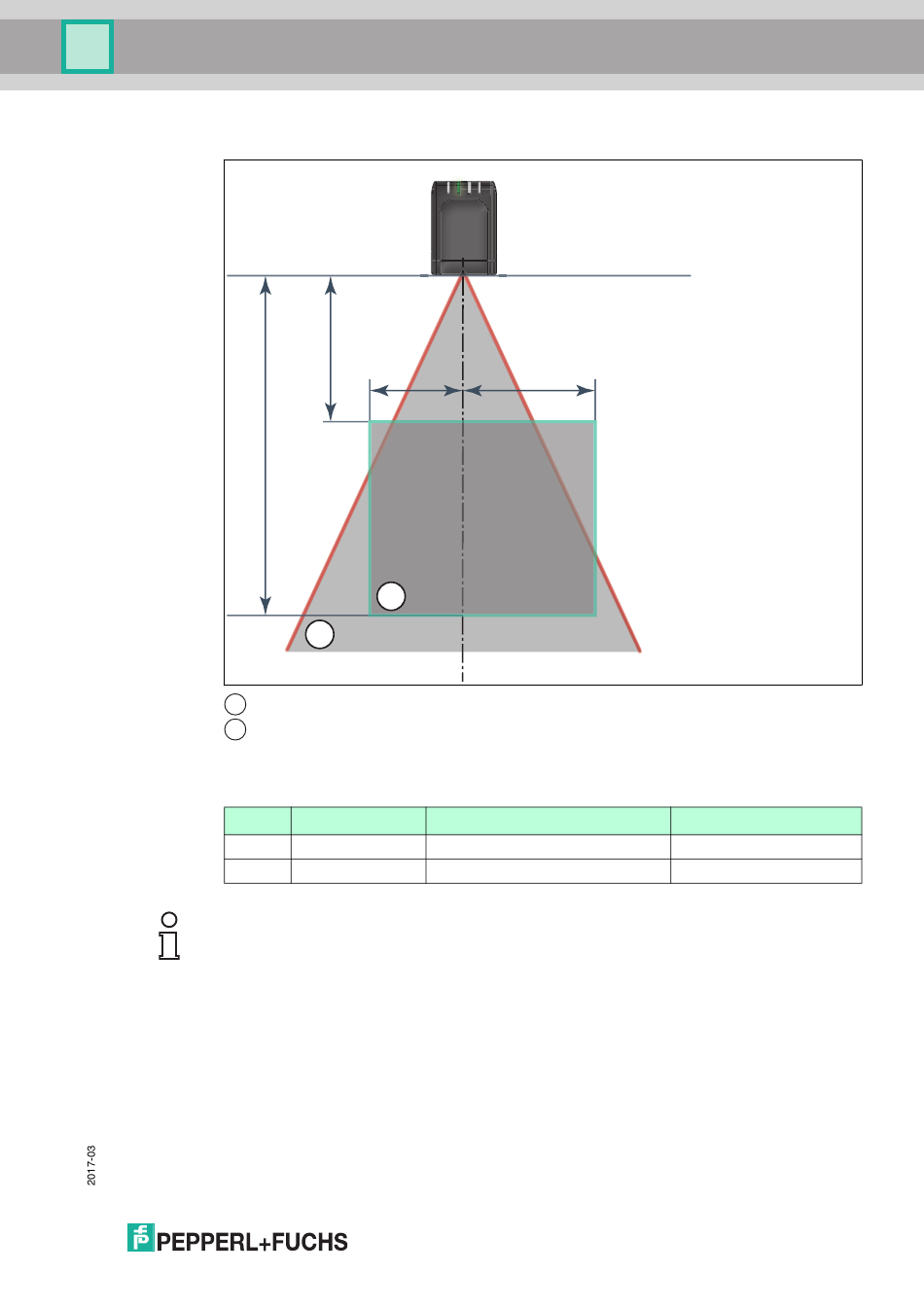

3.2
Erfassungsbereich
Y
max
Sichtbereich
1
Erfassungsbereich
2
Beachten Sie bei der Planung Ihrer Anlage den Erfassungsbereich des SmartRunner Detector.
In der folgenden Tabelle findern Sie Angaben zum Erfassungsbereich und der Auflösung.
min
max
Hinweis!
Die kleinstmögliche Objektgröße steigt linear mit dem Abstand Y zum Sensor an.
3.3
Elektrischer Anschluss
Der elektrische Anschluss des Geräts erfolgt über einen 8-poligen M12-Gerätestecker MAIN an
der Gehäuseseite. Über diesen Anschluss erfolgen die Spannungsversorgung und die
Datenübertragung.
Y
min
X
min
2
1
Fangbereich X
Abstand Y zum Sensor
45 mm
55 mm
350 mm
700 mm
X
max
kleinste Objektgröße
0,25 mm
1,0 mm
17
