5.2.3
Einsetzen des Rotors
Öffnen Sie den Zentrifugendeckel mit der Deckeltaste.
Schrauben Sie die Rotorbefestigungsschraube aus der Motorwelle heraus
(entgegen dem Uhrzeigersinn).
Setzen Sie den Rotor von oben senkrecht mit der Mittelbohrung auf die
Motorwelle auf.
Ziehen Sie die Rotorbefestigungsschraube im Uhrzeigersinn mit dem
mitgelieferten Rotorbefestigungsschlüssel mit 5 Nm an.
Einmal täglich oder nach 20 Zyklen muss die Rotorbefestigungsschraube um
einige Umdrehungen gelöst und sofort wieder angezogen werden. Nur so ist
eine ordnungsgemäße Verbindung zwischen Rotoraufnahme und Motorwelle
gewährleistet.
Die Rotorbefestigungsschraube darf nur mit eingesetztem Rotor festgezogen
werden, um ein Aufweiten der Spannzange zu verhindern.
1
Winkelrotor
2
Rotorbefestigungsschraube
3
Motorwelle
Version 05/2007, Rev. 1.16 vom 27.01.2012
Original deutsch
1

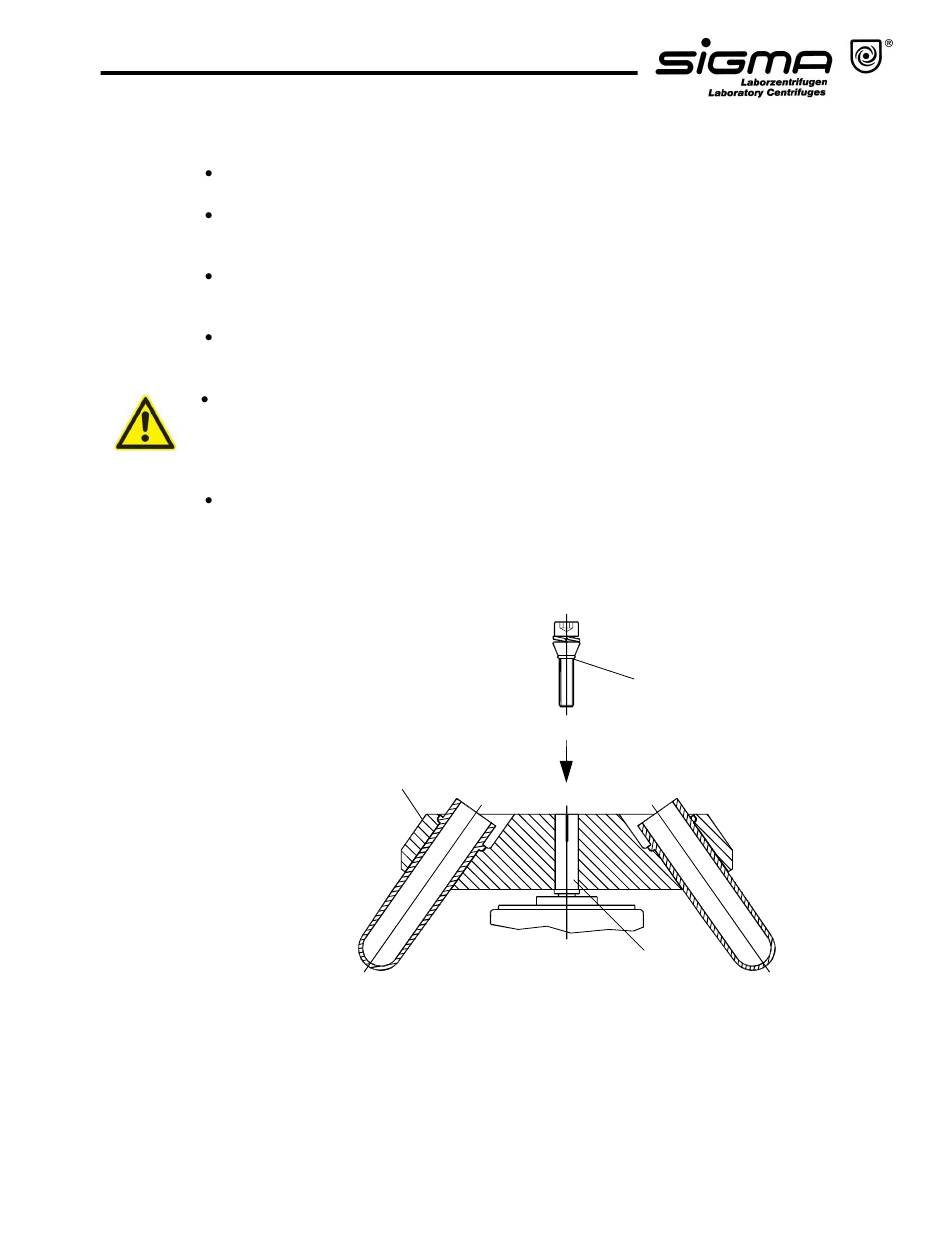

Abb. 5.5: Rotorbefestigung
2
3
Seite 28 von 63
