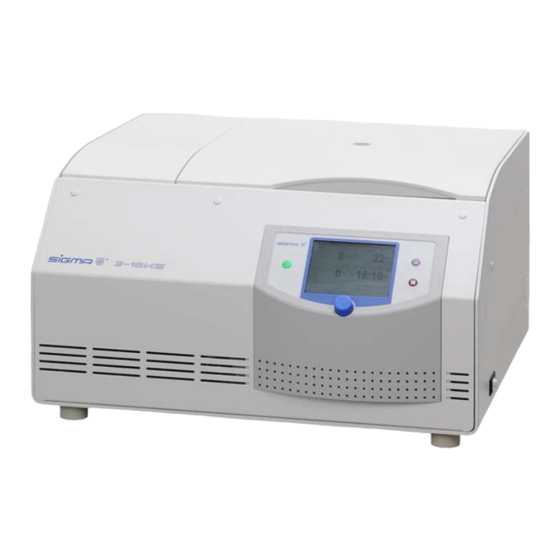

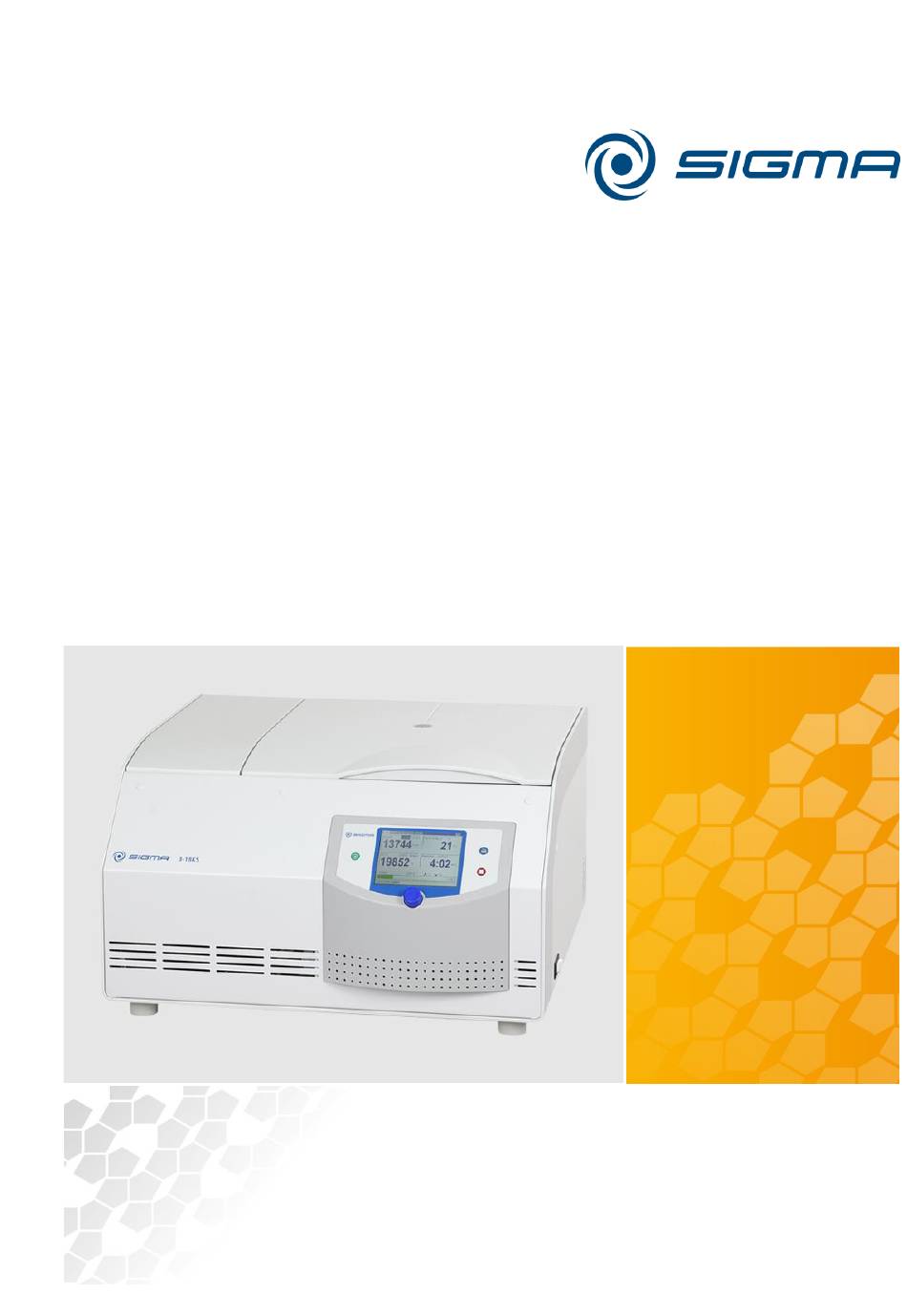

Originalbetriebsanleitung 08/2012 Rev. 1.22 vom 08.05.2020 Sigma 3-18KS; ; Art.-Nr. 0701101 Sigma 3-18KS ab Fabrik-Nr. 146139 Kühlzentrifuge Betriebsanleitung Zum späteren Gebrauch aufbewahren!
Seite 2
Kühlzentrifuge Sigma 3-18KS Version 08/2012, Rev. 1.22 vom 08.05.2020 • sb 2 / 89 Originalbetriebsanleitung, Art.-Nr. 0701101...
Allgemeine Informationen Pos : 2 /100 Sigma/100 BA Z entrifug en Sigma ( Standardm odule) /010 Allgem eine Inform ationen/010- 0010 Stell enw ert der Betriebs anl eitung------------------------------------------------------- @ 26\m od_1405318949962_6.doc x @ 191693 @ 2 @ 1 Stellenwert der Betriebsanleitung Grundvoraussetzung für den sicherheitsgerechten Umgang und den...
Kühlzentrifuge Sigma 3-18KS 1 Allgemeine Informationen Pos : 8 /100 Sigma/100 B A Z entrifug en Sigma ( Standardm odule) /010 Allgem eine Inform ationen/010- 0040 Urheberrec ht Sigma ----------------------------------------------------------------- @ 26\mod_1405318956858_6.docx @ 191749 @ 2 @ 1 → Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der Firma Sigma Laborzentrifugen GmbH.
Leerz eile @ 0\m od_1202116244500_0.doc x @ 112 @ @ 1 Pos : 35 /100 Sigma/100 BA Zentrifugen Sigma (S tandar dmodule)/030 Sic her heit/030-0020 Symbol- und Hi nweis erklär ung en @ 26\mod_1405319013955_6.docx @ 191945 @ 2 @ 1 →...
Kühlzentrifuge Sigma 3-18KS 3 Sicherheit Pos : 37 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0030 Ver antw ortung des Betrei bers @ 26\mod_1405319015364_6.docx @ 191959 @ 2 @ 1 → Verantwortung des Betreibers Der Betreiber verpflichtet sich, nur geeignetes Personal an der Zentrifuge arbeiten zu lassen (s.
Leerz eile @ 0\m od_1202116244500_0.doc x @ 112 @ @ 1 Pos : 46 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0060-0020 M ec hanisc he Sic her heit (auß er 1-16/1-16K/1-7) @ 26\mod_1405319024314_6.docx @ 192057 @ 3 @ 1 →...
Leerz eile @ 0\m od_1202116244500_0.doc x @ 112 @ @ 1 Pos : 50 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0060-0040 C hemische und bi ologisc he Sic her hei t @ 26\m od_1405319028141_6.docx @ 192099 @ 3 @ 1 →...
Kühlzentrifuge Sigma 3-18KS 3 Sicherheit Pos : 52 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0060-0050 Sicherheits hi nweis e z ur Z entrifug ation @ 26\mod_1405319029632_6.docx @ 192113 @ 3 @ 1 → 3.6.5 Sicherheitshinweise zur Zentrifugation Die nachfolgenden Hinweise sind vor jeder Zentrifugation zu beachten: •...
Kühlzentrifuge Sigma 3-18KS 3 Sicherheit Pos : 74 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0080 Ver halten bei Gefahren und Unfäll en @ 27\mod_1405319051188_6.docx @ 192323 @ 2 @ 1 → Verhalten bei Gefahren und Unfällen •...
Pos : 108 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/060 Betrieb_Spi nc ontr ol L+S/060- 0020-0019 Ei ns etz en v on Rotor en und Zubehör ( auß er 8K)-------------------------------- @ 27\m od_1405319204492_6.docx...
Pos : 111 /100 Sigma/100 B A Z entrifugen Sigma (Standardm odul e)/060 Betrieb_Spi nc ontr ol L+S/060- 0020-0020-0022 Eins etzen eines Standard-Wink elrotors mit H ermetik deck el 7,5 Nm @ 57\m od_1527574701238_6.doc...
Pos : 115 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/060 Betrieb_Spi nc ontr ol L+S/060- 0020-0020-0030 Eins etzen v on Z ubehör 4plätzig 2-16P, 2-16KL, 3- 16L, 3- 16KL, 3-18KS @ 63\mod_1554803016350_6.docx @ 683655 @ 4 @ 1...
Seite 32
Kühlzentrifuge Sigma 3-18KS 6 Betrieb Zentrifugieren mit geringerer Kapazität • Probengefäße rotationssymmetrisch aufteilen, so dass die Becher und deren Aufhängung gleichmäßig belastet werden. • Die Beladung von Winkelrotoren auf nur einer Achse ist unzulässig. zulässig unzulässig Abb. 7: Zulässige und unzulässige Beladung von Winkel- und Ausschwingrotoren (Beispiele) Beschilderung am Gerät beachten (siehe folgende Abbildung)!
6 Betrieb Pos : 121 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030 Spinc ontrol S Steuer ung---------------------------------------------- @ 27\m od_1405320192364_6.doc x @ 193107 @ 2 @ 1 →...
Leerz eile @ 0\mod_1202116244500_0.docx @ 112 @ @ 1 Pos : 129 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0020-0030 U nterbr ec hen eines Brems vorgangs @ 27\m od_1405320201742_6.doc x @ 193191 @ 4 @ 1 →...
Kühlzentrifuge Sigma 3-18KS 6 Betrieb Pos : 133 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0020-0050 M enü Standard -nur KS @ 27\mod_1405320204084_6.docx @ 193219 @ 4 @ 1 →...
Seite 37
Kühlzentrifuge Sigma 3-18KS 6 Betrieb Laufzeit Dieses Feld zeigt im oberen Bereich die vorgewählte Zentrifugationszeit an, darunter wird die Restlaufzeit angegeben. Die Laufzeit wird vom Starten der Zentrifuge bis zum Beginn der Bremsphase gezählt und beträgt maximal 99 h 59 min 59 sec.
Seite 38
Kühlzentrifuge Sigma 3-18KS 6 Betrieb Rotor: Rotorauswahlliste In diesem Feld wird der momentan verwendete Rotor angezeigt. • Feld "Rotor" auswählen und Eingabe bestätigen. Eine Liste aller möglichen Rotoren ohne Becher wird angezeigt. • Den gewünschten Rotor auswählen. – Bei Auswahl eines Winkelrotors werden direkt Zusatzinformationen zum Rotor angezeigt.
Seite 39
Kühlzentrifuge Sigma 3-18KS 6 Betrieb Beschleunigung Mit dieser Funktion wird eine Beschleunigungskurve ausgewählt. Es besteht die Auswahl zwischen linearem Anstieg (Kurven 0-9) und quadratischem Anstieg (Kurven 10-19). Die Beschleunigungskurven 20-29 sind frei programmierbar (s. Kap. 11.3 - "Beschleunigungs- und Bremskurven").
Seite 40
Kühlzentrifuge Sigma 3-18KS 6 Betrieb Abb. 14: Schnellkühlprogramm "RAPID_TEMP" Das Schnellkühlprogramm kann nur geladen werden, wenn die tatsächliche Temperatur über der Solltemperatur liegt. HINWEIS • Start-Taste drücken, um den Temperierlauf zu starten. • Während des Temperierlaufs kann die Soll-Temperatur im Bereich unterhalb der Ist-Temperatur verändert werden.
Seite 41
Kühlzentrifuge Sigma 3-18KS 6 Betrieb Bei Verwendung des Schnellkühlprogramms wird die Temperatur des unbeladenen Aluminiumbechers angezeigt. Werden nicht vorgekühlte Proben nach einem "RAPID_TEMP"-Lauf in die Becher eingesetzt, ergibt sich eine individuelle Abweichung zwischen der angezeigten Temperatur und der tatsächlichen Probentemperatur.
Kühlzentrifuge Sigma 3-18KS 6 Betrieb Pos : 137 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0020-0060 M enü Param eter - KS_KBS @ 27\mod_1405320218640_6.docx @ 193303 @ 4 @ 1 →...
Seite 44
Kühlzentrifuge Sigma 3-18KS 6 Betrieb Dichte Diese Einstellung ist sinnvoll für Glasgefäße. Ist die Dichte der zu zentrifugierenden Flüssigkeit größer als 1,2 g/cm , muss der Wert manuell angepasst werden, damit das Glasgefäß nicht zerbricht. Dadurch verringert sich die maximal mögliche Enddrehzahl (s. Kap. 2.2.2.2 - "Dichte"). Im Drehzahlfeld wird die Reduzierung durch einen Pfeil nach unten ""...
Seite 45
Kühlzentrifuge Sigma 3-18KS 6 Betrieb Temperaturüberwachung Die Steuerung verfügt über eine Temperaturüberwachung, die bei Abweichung einer einstellbaren Temperaturdifferenz zum Sollwert die Zentrifuge stoppt und eine Fehlermeldung ausgibt. • Temperaturüberwachung durch Anklicken aktivieren. • Gewünschten Grenzwert "Delta T" in Schritten von 1°C bzw. 1°F einstellen und bestätigen.
Seite 46
Kühlzentrifuge Sigma 3-18KS 6 Betrieb Sperren Um ein unberechtigtes Bedienen der Zentrifuge zu verhindern, können folgende Funktionen gesperrt werden: • Programm speichern (Level 01) • Parameteränderung, Kurzlauf (Level 02) • Programm laden (Level 03) • Starttaste (Level 04) Sperren einer Funktion •...
Kühlzentrifuge Sigma 3-18KS 6 Betrieb Pos : 139 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0020-0070 M enü Setup @ 27\mod_1405320225479_6.docx @ 193359 @ 4 @ 1 → 6.3.2.8 Menü...
Seite 48
Kühlzentrifuge Sigma 3-18KS 6 Betrieb Startverzögerung Bei aktivierter Startverzögerung startet die Zentrifuge erst nach Ablauf der vorgewählten Zeit. In der Laufzeitanzeige erscheint das Symbol "". Bremszeit anzeigen Im aktivierten Modus wird die Bremszeit während und nach der Bremsung anstelle der Laufzeit angezeigt. Unterhalb der Zeitanzeige wird das Symbol "...
Seite 49
Kühlzentrifuge Sigma 3-18KS 6 Betrieb System Zyklen Hier wird die Zyklenzahl und Laufzeit des eingesetzten Rotors und der Becher angezeigt. Info Dieser Punkt zeigt Informationen zu den in dieser Zentrifuge eingesetzten Software-Versionen an. Sensor Der Sensormodus ist dem Servicepersonal vorbehalten.
6 Betrieb Pos : 150 /100 Sigma/10 0 BA Z entrifugen Sigma (Standardm odul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0030-0010 Programm speic her n @ 27\m od_1405320237832_6.doc x @ 193485 @ 4 @ 1 →...
Pos : 160 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0040 Opti onen z ur Ein- und Ausgabe von D aten (auß er 8KS) @ 27\m od_1405320251483_6.docx...
→ Störungen und Fehlersuche Pos : 166 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/070 Störungen und F ehl ersuche/070-0013 Allgemei ne Stör ung en_Spi ncontr ol S @ 28\m od_1405320579512_6.doc x @ 194703 @ 2 @ 1 →...
Kühlzentrifuge Sigma 3-18KS 7 Störungen und Fehlersuche Pos : 168 /100 Sigma/110 BA Z entrifugen Sigma (Proj ekte)/3-18KS-3- 18KH S/070 Störungen und F ehl ers uche/070- 0010-0010 N otentriegel ung 3-18KS_KH S @ 29\mod_1405321826858_6.docx @ 197783 @ 3 @ 1 7.1.1 Notentriegelung des Deckels Bei z.
Kühlzentrifuge Sigma 3-18KS 7 Störungen und Fehlersuche Pos : 170 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/070 Störungen und F ehl ersuche/070-0020 T abell e der F ehlerm eldung en @ 28\mod_1405320582996_6.docx @ 194759 @ 2 @ 1 →...
Kühlzentrifuge Sigma 3-18KS 7 Störungen und Fehlersuche Pos : 172 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/070 Störungen und F ehl ersuche/070-0030 Kontak t im Servic efall @ 28\m od_1405320584361_6.docx @ 194773 @ 2 @ 1 → Kontakt im Servicefall Bei Rückfragen, bei Störungen oder Ersatzteilanfragen:...
Kühlzentrifuge Sigma 3-18KS 8 Wartung und Instandhaltung Pos : 175 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/080 War tung und Instandhaltung/080 Wartung und Instandhaltung========================= @ 28\m od_1405320612731_6.docx @ 194787 @ 1 @ 1 → Wartung und Instandhaltung Zentrifuge, Rotor und Zubehör sind hohen mechanischen Belastungen aus- gesetzt.
Leerz eile @ 0\mod_1202116244500_0.docx @ 112 @ @ 1 Pos : 192 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/080 War tung und Instandhaltung/080-0020 Sterilisati on und Desinfek tion v on Rotork ammer und Zubehör @ 28\m od_1405320626090_6.docx @ 194927 @ 2 @ 1 →...
Kühlzentrifuge Sigma 3-18KS 8 Wartung und Instandhaltung Pos : 194 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/080 War tung und Instandhaltung/080-0020- 0010 Autoklavi eren @ 28\mod_1405320627440_6.docx @ 194941 @ 3 @ 1 → 8.2.1 Autoklavieren Die Lebensdauer des Zubehörs hängt primär von der Häufigkeit des Auto- klavierens und der Benutzung ab.
Kühlzentrifuge Sigma 3-18KS 8 Wartung und Instandhaltung Pos : 196 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/080 War tung und Instandhaltung/080-0030 Ins tandhaltungs arbeiten @ 28\mod_1405320628810_6.docx @ 194955 @ 2 @ 1 → Instandhaltungsarbeiten Bei Instandhaltungsarbeiten, die die Entfernung der Verkleidung erfordern, besteht die Gefahr eines elektrischen Schlags oder mechanischer Verletzungen.
Seite 68
Kühlzentrifuge Sigma 3-18KS 8 Wartung und Instandhaltung Wartungsvertrag für Sigma Zentrifugen Mit dem Wartungsvertrag bietet die Firma Sigma Laborzentrifugen GmbH eine Dienstleistung an, die über die Pflege und Wartung des Anwenders hinaus einen zuverlässigen Betrieb der Zentrifuge gewährleistet. Eine vertragliche Wartung durch unserer Serviceteam beinhaltet die Inspektion der Sigma Laborzentrifugen gemäß...
Kühlzentrifuge Sigma 3-18KS 8 Wartung und Instandhaltung Pos : 198 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/080 War tung und Instandhaltung/080-0040 R ücks endung defekter T eile @ 28\mod_1405320630226_6.docx @ 194969 @ 2 @ 1 → Rücksendung defekter Teile Trotz aller Sorgfalt bei der Fertigung unserer Produkte ist es hin und wieder notwendig, das Gerät oder ein Zubehörteil an den Hersteller zurückzu-...
Seite 70
HINWEIS Die Formulare stehen online als Formular-Download zur Verfügung unter www.sigma-zentrifugen.de → [Service] → [Instandsetzung und Reparatur]. Pos : 199 /010 Univ ers almodul e/Abs chnittswec hs el @ 0 \mod_1202124514062_0.docx @ 416 @ @ 1 Pos : 200 /010 Univ ers almodul e/Seitenwechs el @ 0\mod_1202116244312_0.docx @ 103 @ @ 1 Version 08/2012, Rev.
Leerz eile @ 0\mod_1202116244500_0.docx @ 112 @ @ 1 Pos : 213 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/100 T ec hnisc he D aten/100- 0020 Technisc he Dok um entation @ 28\m od_1405320681369_6.doc x @ 195053 @ 2 @ 1 →...
Kühlzentrifuge Sigma 3-18KS 11 Anhang Pos : 224 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/110 Anhang/110-0031 Beschl eunigungs- und Bremsk urven Spinc ontrol S @ 28\mod_1405320708834_6.docx @ 195179 @ 2 @ 1 → 11.3 Beschleunigungs- und Bremskurven Die Kurvennummerierung erfolgt sowohl beim linearen als auch beim quadratischen Anstieg in Richtung steigender Beschleunigung (von rechts nach links).
Seite 77
Kühlzentrifuge Sigma 3-18KS 11 Anhang Abb. 36: Diagramm der linearen Kurven Abb. 37: Diagramm der quadratischen Kurven Pos : 225 /010 Univ ers almodul e/Seitenwechs el @ 0\mod_1202116244312_0.docx @ 103 @ @ 1 Version 08/2012, Rev. 1.22 vom 08.05.2020 • sb 77 / 89 Originalbetriebsanleitung, Art.-Nr.
Kühlzentrifuge Sigma 3-18KS 11 Anhang Pos : 226 /100 Sigma/100 BA Z entrifugen Sigma (Standardm odul e)/110 Anhang/110-0040 T abell e: Lebensdauer v on R otoren und Z ubehör @ 28\mod_1405320709911_6.docx @ 195193 @ 2 @ 1 → 11.4 Tabelle: Lebensdauer von Rotoren und Zubehör •...
Seite 84
Kühlzentrifuge Sigma 3-18KS 11 Anhang === Ende der Liste für T extm arke Inhalt === Version 08/2012, Rev. 1.22 vom 08.05.2020 • sb 84 / 89 Originalbetriebsanleitung, Art.-Nr. 0701101...
