Gerätebeschreibung
8. 8 Klartextanzeigen (on/off) für den Zustand der Ausgänge
9. Aktuelle Stromaufnahme (7-Segment Anzeige)

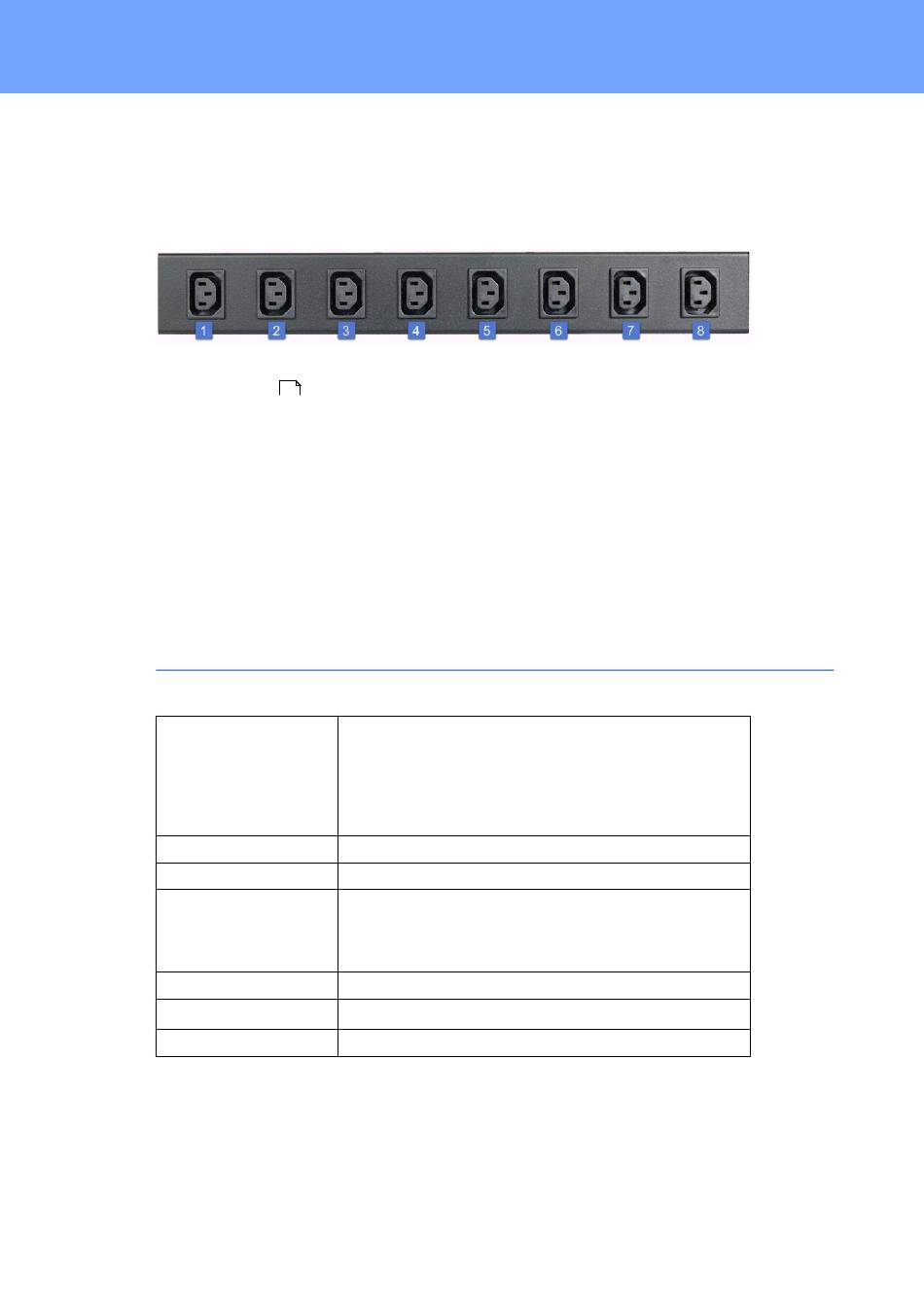

1. - 8. Lastausgänge (Expert Power Control 8314-2/8316-2, andere Modelle siehe
Technische Daten
Inbetriebnahme
· Verbinden Sie das Netzkabel (IEC C20, max. 16A) mit dem Stromnetz.
· Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45).
· Stellen Sie bei Bedarf eine serielle Verbindung über den RS232 Anschluss her.
· Stecken Sie die optionalen externen Sensoren ein.
· Verbinden Sie die zu schaltenden Verbraucher mit den Lastausgängen (IEC C13,
max. 10A)
1.5
Technische Daten
Anschlüsse
(EPC
8314-1/8316-1)
(EPC
8314-2/8316-2)
Netzwerkanbindung
Spannungsversorgung
Umgebung
· Betriebstemperatur
· Lagertemperatur
· Luftfeuchtigkeit
Gehäuse
Maße
Gewicht
Expert Power Control 8316
)
8
1 x Ethernetanschluss (RJ45)
1 x Serieller Anschluss (D-SUB, RS232)
1 x Netzkabel (IEC C20, max. 16A)
2 x RJ45 für externen Sensor
8 x Lastausgänge (CEE 7/3 Typ F), max. 16A)
8 x Lastausgänge (IEC C13, max. 10A)
10/100 MBit/s 10baseT Ethernet
internes Netzteil (90-265V AC / -15% / +10%)
0 °C - 50 °C
-20 °C - 70 °C
0% - 95% (nicht kondensierend)
pulverbeschichtetes, verzinktes Stahlblech
690 mm x 70 mm x 60 mm (L x H x B)
ca. 2,9 kg
8
