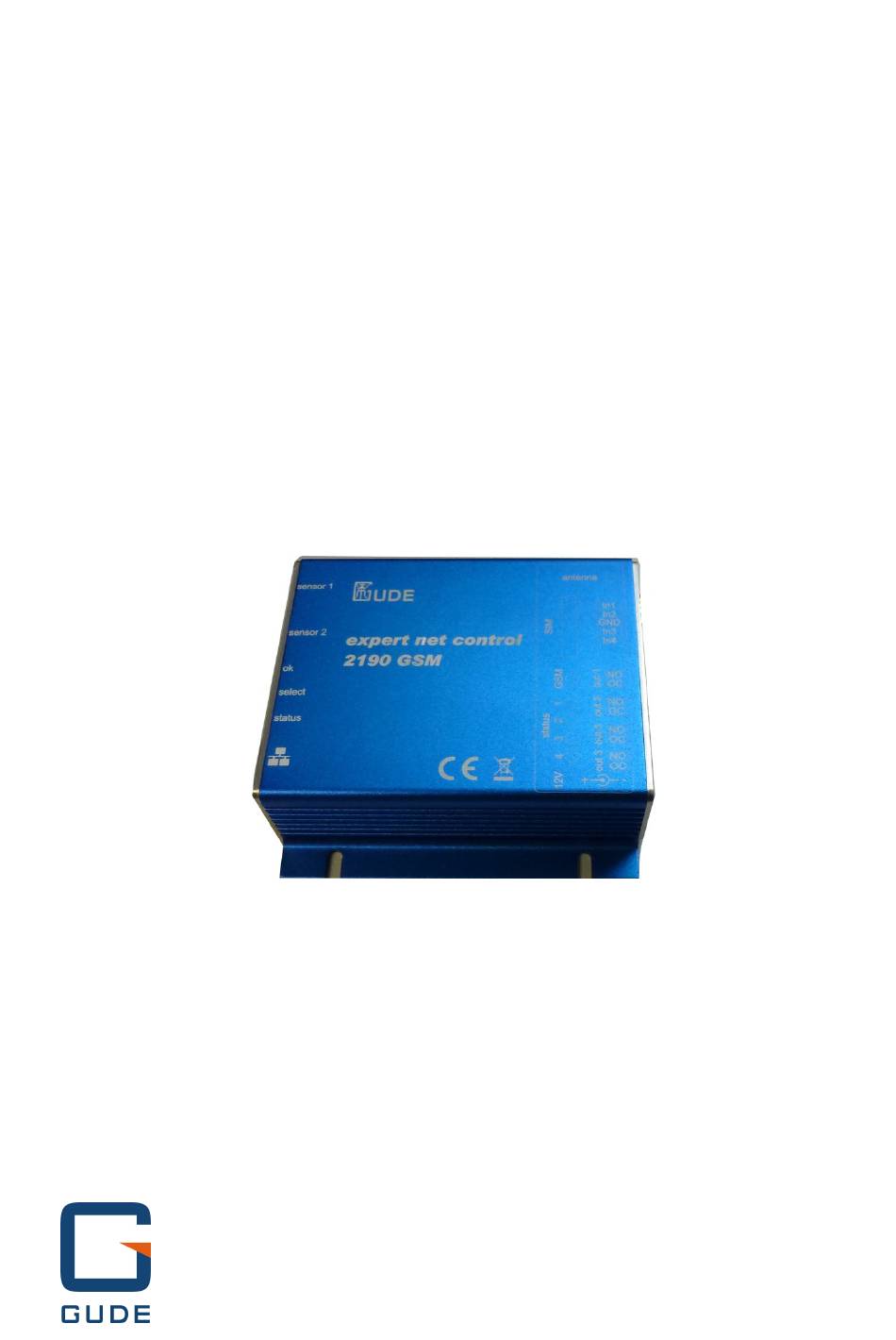

- Seite 1 Benutzerhandbuch expert net control 2190 GSM expert net control 2110 © 2013 Gude Analog- und Digitalsysteme GmbH Handbuch Ver. 1.0.3 ab Firmware Ver. 1.1.0...
- Seite 2 Geräte immer im Blick - und im Griff. Die neue Android App lässt sich kostenlos im Google Play Shop herunterladen. Suchen Sie dort einfach nach "Gude Control". (iPhone-App in Vorbereitung) Expert Net Control 2110 und 2190 © 2013 Gude Analog- und Digitalsysteme GmbH 19.11.2013...
-
Seite 3: Inhaltsverzeichnis
Expert Net Control 2110 und 2190 Inhalt Inhalt Kapitel 1 Gerätebeschreibung Sicherheitserklärung Lieferumfang Beschreibung Anschluss und Inbetriebnahme Status LED Bootloader-Modus Firmware-Update Technische Daten Sensor Kapitel 2 Bedienung Bedienung am Gerät Bedienung über das Webinterface 2.3.1 2.3.2 Voice Call 2.3.3 Powerportkommandos 2.3.4 Sicherheit Kapitel 3 Konfiguration... -
Seite 4: Expert Net Control 2110 Und 2190
Expert Net Control 2110 und 2190 Inhalt 3.2.11 Configuration - GSM Kapitel 4 Protokolle SNMP Syslog Email Kapitel 5 Support Kontakt Konformitätserklärungen © 2013 Gude Analog- und Digitalsysteme GmbH... -
Seite 5: Kapitel 1 Gerätebeschreibung
Expert Net Control 2110 und 2190 Gerätebeschreibung Gerätebeschreibung Sicherheitserklärung Das Gerät darf nur von qualifiziertem Personal installiert und verwendet werden. Der Hersteller übernimmt keine Haftung für durch die unsachgemäße Verwendung des Geräts entstandene Schäden oder Verletzungen. Eine Reparatur des Geräts durch den Kunden ist nicht möglich. Reparaturen dürfen nur durch den Hersteller durchgeführt werden. -
Seite 6: Anschluss Und Inbetriebnahme
Expert Net Control 2110 und 2190 Gerätebeschreibung Schalten von Kleinspannungen (max. 24V) über 4 Relais Ausgänge. Auswertung von 4 passiven Eingängen, geeignet für z.B. Türkontakte, Füllstandsmelder etc. Anschluss von bis zu 2 externen Sensoren zur Ermittlung der Werte von Temperatur und Luft- feuchtigkeit. -
Seite 7: Status Led
Expert Net Control 2110 und 2190 Gerätebeschreibung Status LED Die Status-LED zeigt Ihnen verschiedene Zustände direkt am Gerät an: rot: Das Gerät ist nicht mit dem Ethernet verbunden. orange: Das Gerät ist mit dem Ethernet verbunden, die TCP/IP Einstellungen sind nicht zugewie- grün: Das Gerät ist mit dem Ethernet verbunden, die TCP/IP Einstellungen wurden vorgenommen. -
Seite 8: Werkszustand
Expert Net Control 2110 und 2190 Gerätebeschreibung den Zustand der Power oder Output Ports, solange die Betriebsspannung erhalten bleibt. Verlassen des Bootloader Modus per Taster: Halten Sie beide Taster für 3 Sekunden gedrückt (Nur wenn das Gerät 2 Taster hat) oder Entfernen und Verbinden Sie die Betriebsspannung ohne einen Taster zu betätigen per Software:... -
Seite 9: Technische Daten
Aluminium eloxiert Maße 104mm x 104mm x 28mm (L x H x B) Gewicht ca. 250g Sensor Am ENC 2110/2190 können zwei externe Sensoren der Firma Gude angeschlossen werden. Aktuell sind folgende Sensoren verfügbar Temperatursensor 7101 Kabellänge ˜ 2m Anschluss... - Seite 10 Expert Net Control 2110 und 2190 Gerätebeschreibung Feuchte/Tempsensor 7102 Kabellänge ˜ 2m Anschluss RJ45 Messbereich Temp: -20 bis +80°C, ±0,5°C (maximal) und ±0,3°C (typisch) Feuchte: 0-100%, ±3% (maximal) und ±2% (typisch) Temperatursensor 7201 Kabellänge max. 30m Anschluss RJ45 Buchse für CAT5 Kabel Temperaturbereich -20°C bis +80°C bei ±2°C (maximal) und ±1°C (typisch) Feuchte/Tempsensor 7202...
-
Seite 11: Kapitel 2 Bedienung
Expert Net Control 2110 und 2190 Gerätebeschreibung Bedienung Bedienung am Gerät Der aktuelle Schaltzustand des Ausgangs wird mit einer grünen LED angezeigt. Ist die LED aus, ist auch der zugehörige Port ausgeschaltet. Am Gerät befinden sich die Taster „select“ und „ok“. Wenn Sie „select“... -
Seite 12: Bedienung Über Das Webinterface
Expert Net Control 2110 und 2190 Bedienung Bedienung über das Webinterface Rufen Sie das Webinterface auf: http://“IP-Adresse" und loggen Sie sich ein. Die Webseite bietet einen Überlick über den Schaltzustand, Messwerte und Sensoren, sofern sie an- geschlossen sind. Desweiteren sind hier Schaltflächen um den Ausgang zu kontrollieren. Der Aus- gang kann über die Buttons "On"... -
Seite 13: Gsm
Optional kann das Gerät auch über ein Perl-Script oder externe Programme wie wget geschaltet wer- den. Mehr Informationen dazu erhalten Sie in unserem Support-Wiki unter www.gude.info/wiki. Um die GSM Funktionen nutzen zu können, muss sich eine aktivierte SIM-Karte im SIM-card Slot auf der Front des Geräts befinden. -
Seite 14: Sms
Expert Net Control 2110 und 2190 Bedienung 5. EPC NET GSM in Betrieb nehmen Schalten Sie das Gerät jetzt durch Anschliessen an die Netzspannung ein. Der EPC NET GSM ist jetzt im normalen Betriebszustand, jedoch ist der GSM Teil nicht aktiviert. Dies ist bei der Auslieferung eine Sicherheitseinstellung um nicht versehentlich eine ein- gelegte SIM Karte bei falschem Code zu sperren. -
Seite 15: Powerport: Einfaches Schalten
Expert Net Control 2110 und 2190 Bedienung Abfrage des Status von Power Port 1, mit Portcode 1111 %port state p1111 Antwort Beispiel: Device name: epc007 Powerport state: Port 1 on Account credit: Credit: 130.50 Eur 2.3.1.1.2 Powerport: Einfaches Schalten Format %port [on, off, toggle] [Portnummer] {Portcode/Mastercode}... -
Seite 16: Powerport: Schalten In Serie (Coldstart)
Expert Net Control 2110 und 2190 Bedienung Zeit in Sekunden Beispiel: %port batchmode 1 13 m0123 Antwort: Device name: epc007 Switch sequence: Port 1 off -> t3 -> on Account Credit: Credit 130.50 2.3.1.1.4 Powerport: Schalten in Serie (coldstart) Das Kommando 'coldstart' schaltet alle Powerports in einem Moment aus, und schaltet Sie danach gemäß... -
Seite 17: Konfiguration: Schreiben
Expert Net Control 2110 und 2190 Bedienung Beispiel: %config get code m1234 Antwort: Config: code = on Beispiel: %config get Antwort: Config: code = on telbook = off [...] adminnum = 0161123456 gsm = on 2.3.1.1.6 Konfiguration: Schreiben Format %config set [config-name] [config-wert] {Mastercode} [config-name]... -
Seite 18: Inputport: Schaltzustand Abfragen
Expert Net Control 2110 und 2190 Bedienung Beschreibung SMS [config-na- SMS [config- wert] default aktuellen SMS-Benut- Erzeugt SMS mit Feh- error on, off lermeldung bei ungülti- gen SMS-Kommandos Gibt in Antwort-SMS portname on, off statt z.B. 'Port 1' den konfigurierten Namen Erlaubt das Abschalten on, off des GSM-Modules per... -
Seite 19: Sensoren: Zustand Abfragen
Expert Net Control 2110 und 2190 Bedienung %input state m0000 Antwortbeispiel: Device name: epc007 Inputport state: Port 1 on, Port 2 off, [...], Port N off Account credit: Credit: 130.50 Eur Anmerkung: bei %input state wird nur der Mastercode akzeptiert, ansonsten wie üblich Master- oder entsprechender Portcode 2.3.1.1.9 Sensoren: Zustand abfragen Format... - Seite 20 Expert Net Control 2110 und 2190 Bedienung [response text] Kommando spezifische Antwort, ggf. mehrzeilig Account credit: [x] [response text] Device name: [name] Power switch: [powerport] [s] -> [s] [powerport] = Port 1 .. Port 99 (oder je nach Config:portname) [s] = on .. off Powerport state: [powerport] is [s], [...], [powerport] is [s] [powerport] = Port 1 ..
-
Seite 21: Voice Call
Expert Net Control 2110 und 2190 Bedienung Voice Call 2.3.2 2.3.2.1 Menü Zur Bedienung des Geräts per Voice-Call rufen Sie einfach die Telefonnummer der SIM-Karte des GSM-Moduls an. Nach erfolgreicher telefonischer Einwahl hören Sie die Ansage „Main menu“ und danach einen Signalton. Beim Voice-Call navigieren Sie in einem DTMF-Sprachmenü. - Seite 22 Expert Net Control 2110 und 2190 Bedienung 2.3.2.1.1 Power Port Menü Dort können Sie den gewünschten Power Port [pn] auswählen und ein Kommando [pc] ausführen oder sich den Status [ps] des Power Ports ansagen lassen. Beispiel: Vom Main Menu Ins Power Port Menü wechseln und den Power Port 5 einschalten - Wechseln ins Power Port Menü...
-
Seite 23: Statusmenü
Expert Net Control 2110 und 2190 Bedienung *01# - Power Port einschalten Das können Sie auch in einem einzelnen befehl unterbringen: *1501# Beispiel: Im Power Port Menü den Batchmode "Powerport schaltet an, nach t3 wieder aus" für Power Port 7 ausführen - Power Port 7 auswählen *23#... -
Seite 24: Powerportkommandos
Expert Net Control 2110 und 2190 Bedienung - Power-Port Command - Values: '00' .. '89' [in] - Input-Port Number - Values: '1' .. '9' [is] - Input-Port State - Values: '0' .. '1' (on/off) [sq] - Status Query - Values '01' .. '89' Special Menu Commands (90 .. - Seite 25 Expert Net Control 2110 und 2190 Bedienung Port Kom- Befehl Auswirkung mando Batchmode: off, Powerport schaltet aus, nach t1 wieder wait t1, on Batchmode: off, Powerport schaltet aus, nach t2 wieder wait t2, on Batchmode: off, Powerport schaltet aus, nach t3 wieder wait t3, on Batchmode: off, Powerport schaltet aus, nach t4 wieder...
- Seite 26 Expert Net Control 2110 und 2190 Bedienung Port Kom- Befehl Auswirkung mando Batchmode: on, Powerport schaltet an, nach t1 wieder wait t1, off Batchmode: on, Powerport schaltet an, nach t2 wieder wait t2, off Batchmode: on, Powerport schaltet an, nach t3 wieder wait t3, off Batchmode: on, Powerport schaltet an, nach t4 wieder...
-
Seite 27: Sicherheit
Expert Net Control 2110 und 2190 Bedienung Zeit in Sekunden Sicherheit 2.3.4 Bitte beachten Sie das Gerät beim Auslieferungszustand keine Sicherheitsabfragen gesetzt hat um Ihnen eine schnelle Inbetriebnahme zu gestatten. Für einen späten Gebrauch empfehlen wir Ihnen dringend den Telefonbuch Check und die Code Abfrage einzuschalten. Mit dem Telefonbuch Check erreichen Sie schon eine recht hohe Sicherheit, da nur derjenige das Gerät bedienen kann der im Te- lefonbuch hinterlegt ist. -
Seite 28: Netzwerkkonfiguration Per Software
Netzwerkkonfiguration per Software Zur Ansicht und Veränderung der Netzwerkeinstellungen können Sie das Programm GBL_Conf.exe nutzen. Das Programm ist kostenlos auf unserer Webseite www.gude.info erhältlich und befindet sich auch auf der beiliegenden CD-ROM. Sie können mit dem Programm GBL_Conf.exe auch Firm- ware-Updates einspielen und ein Rücksetzen auf die Werkseinstellungen auslösen. -
Seite 29: Konfiguration Per Webinterface
Expert Net Control 2110 und 2190 Konfiguration Konfiguration per Webinterface Rufen Sie das Webinterface wie folgt auf: http://"IP-Adresse des Geräts"/ und loggen Sie sich ein. Über die Schaltfläche "Configuration" haben Sie nach dem Login die Möglichkeit in das Kon- figurationsmenü zu gelangen. -
Seite 30: Configuration - Output Ports
Expert Net Control 2110 und 2190 Konfiguration Configuration - Output Ports 3.2.1 Choose Output Port to configure: Dieses Feld dient zur Selektion des Output Ports der konfiguriert werden soll. Label: Hier kann ein Name mit maximal 15 Zeichen für jeden der Output Ports vergeben werden. Dieser Name wird auch auf der Statusseite angezeigt. -
Seite 31: Configuration - Watchdog
Expert Net Control 2110 und 2190 Konfiguration GSM Portcode: Für jeden Output Port können Sie für einen Zugriff über GSM einen Zugriffscode festlegen. Dieser muss dann bei einerm Schaltvorgang über GSM miteingeben werden um eine Akti- on auf diesem Port auszulösen. Configuration - Watchdog 3.2.2 Mit der Watchdog Funktion können verschiedene Endgeräte überwacht werden. - Seite 32 Expert Net Control 2110 und 2190 Konfiguration Enable watchdog: Aktiviert die Watchdog Funktion für diesen Output Port. Watchdog action: Bei der Einstellung reset wird der Output Port ausgeschaltet, und nach der in der Reset Duration eingestellten Zeit wieder eingeschaltet. Bei off bleibt der Output Port deaktiviert. Watchdog type: Hier können Sie zwischen der Überwachung per ICMP Pings oder TCP Pings aus- wählen.
-
Seite 33: Configuration - Input Ports
Expert Net Control 2110 und 2190 Konfiguration Configuration - Input Ports 3.2.3 Set Input port label: In dieser Eingabemaske kann man für die digitalen Eingänge individuelle Namen vergeben, die leichter zu merken sind, wie z.B. "Eingang" oder "Kellerfenster" etc. Configuration - IP Address 3.2.4 Hostname: Hier kann ein Name mit maximal 15 Zeichen vergeben werden. -
Seite 34: Configuration - Ip Acl
Expert Net Control 2110 und 2190 Konfiguration Configuration - IP ACL 3.2.5 Reply ICMP ping requests: Wenn Sie diese Funktion aktivieren, antwortet das Gerät auf ICMP Pings aus dem Netzwerk. Enable IP filter: Aktivieren oder deaktivieren Sie hier den IP-Filter. Der IP-Filter stellt eine Zugriffskon- trolle für eingehende IP-Pakete dar. -
Seite 35: Configuration - Http
Expert Net Control 2110 und 2190 Konfiguration Configuration - HTTP 3.2.6 HTTP port: Hier kann die Portnummer des internen HTTP-Servers eingestellt werden. Möglich sind Werte von 1 bis 65534 (Standard: 80). Um auf das Gerät zugreifen können müssen Sie die Portnum- mer an die Adresse mit einem Doppelpunkt anhängen, wie z.B.:“http://192.168.0.2:800“... -
Seite 36: Configuration - Sensors
Expert Net Control 2110 und 2190 Konfiguration Configuration - Sensors 3.2.7 Choose sensor port: Wählt einen Sensortyp aus um ihn zu konfigurieren. Die erste Ziffer "1:" gibt die Nummer des Sensorports an (nur wichtig bei Geräten mit mehr als einem Sensor Anschluss). Da- nach folgt die Sensor Bezeichnung (z.B. -
Seite 37: Configuration - Snmp
SNMP v1: SNMP Traps werden im Format SNMP v1 gesendet. SNMP v2c: Sendet SNMP Traps im Format SNMP v2c. SNMP trap receiver: Bis zu acht SNMP Traps Empfänger können Sie hier einfügen. Weitere Informationen zu den SNMP-Einstellungen erhalten Sie durch unseren Support oder finden Sie im Internet unter www.gude.info/wiki. -
Seite 38: Configuration - Syslog
Expert Net Control 2110 und 2190 Konfiguration Configuration - Syslog 3.2.9 Enable Syslog: Hier können Sie einstellen, ob die Syslog-Informationen über das Netzwerk weiterge- geben werden sollen. Syslog Server: Wenn Sie den Punkt Enable Syslog aktiviert haben, tragen Sie hier die IP-Adresse des Servers ein, an den die Syslog-Informationen übertragen werden sollen. -
Seite 39: Configuration - Gsm
Expert Net Control 2110 und 2190 Konfiguration Recipient address: Geben Sie hier die E-Mailadresse des Empfängers ein. Enable authentification: Falls der E-Mailserver eine Authentifizierung erfordert, wählen Sie diese Funktion aus. Username: Der Benutzernamen, mit dem sich beim E-Mailserver angemeldet wird. Set new password: Tragen Sie hier das Passwort, für die Anmeldung beim E-Mailserver, ein. - Seite 40 Expert Net Control 2110 und 2190 Konfiguration Enable admin GSM E-mail: Alle Zugriffe über GSM werden dem Admin per email mitgeteilt Enable DTMF/SMS access codes: Wenn aktiv können einzelne Ports per SMS oder Voicecall nur noch mit dem Mastercode oder dem Portcode geschaltet werden 3.2.11.2 Configuration - GSM Misc Enable phonebook check: wenn aktiv haben nur im Telefonbuch eingetragene Nummern Zugriff auf das GSM Modul.
- Seite 41 Expert Net Control 2110 und 2190 Konfiguration 3.2.11.3 Configuration - GSM Phonebook Im Telefonbuch können Telefonnummern mit Namen hinterlegt werden. Wird das Telefonbuch akti- viert können nur dort hinterlegte Nummern auf das Gerät zurückgreifen Ferner kann im Telefonbuch jeder Nummer ein FreeCall zugewiesen werden. Wird diese Nummer bei einem Anruf erkannt führt der EPC/ENC die hinterlegte Aktions aus ohne das Gespräch anzu- nehmen.
-
Seite 42: Kapitel 4 Protokolle
Expert Net Control 2110 und 2190 Konfiguration 3.2.11.5 Configuration - GSM Provider Diese Menü erscheint nur, wenn Sie eine SIM Karte eines Telefonanbieters einlegen, der ausserhalb Deutschlands operiert. Die nötigen Informationen erhalten Sie von Ihrem Mobilfunkanbieter. IMSI: Geben Sie hier Ihre IMSI Nummer ein Die International Mobile Subscriber Identity (IMSI) dient in GSM- und UMTS-Mobilfunknetzen der ein- deutigen Identifizierung von Netzteilnehmern (interne Teilnehmerkennung). -
Seite 43: Syslog
Expert Net Control 2110 und 2190 Protokolle Um per SNMP abzufragen benötigen Sie ein Network Managment System, wie z.B. HP-OpenView, OpenNMS, Nagios, etc., oder die einfachen Kommandozeilen-Tools der NET-SNMP Software. SNMP-communities SNMP authentifiziert die Netzwerkanfragen anhand sogenannter communities. Der SNMP-Request muss bei Abfragen (Lesezugriff) die sogenannte community public mitsenden und bei Zustandsände- rungen (Schreibzugriff) die community private mitsenden. -
Seite 44: Kapitel 5 Support
250 HELP Support Auf unseren Internetseiten unter www.gude.info steht Ihnen die aktuelle Software zu unseren Pro- dukten kostenlos zum Download zur Verfügung. Bei weiteren Fragen zu Installation oder Betrieb des Geräts wenden Sie sich bitte an unser Support-Team. Weiterhin stellen wir in unserem Support-Wiki unter www.gude.info/wiki FAQs und Konfigurations-Beispiele zur Verfügung. -
Seite 45: Konformitätserklärungen
Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsicht- EN 50581:2012 lich der Beschränkung gefährlicher Stoffe / Technical documentation for the assessment of electrical and electronic products with respect to the restriction of hazardous substan- Köln, 01.03.2013 Dr. Michael Gude, Geschäftsführer / General manager, CEO... - Seite 46 Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich EN 50581:2012 der Beschränkung gefährlicher Stoffe / Technical documentation for the assessment of electrical and electronic products with respect to the restriction of hazardous substances Köln, 01.03.2013 Dr. Michael Gude, Geschäftsführer / General manager, CEO...
- Seite 47 Expert Net Control 2110 und 2190 © 2013 Gude Analog- und Digitalsysteme GmbH 19.11.2013...
