Bedienung

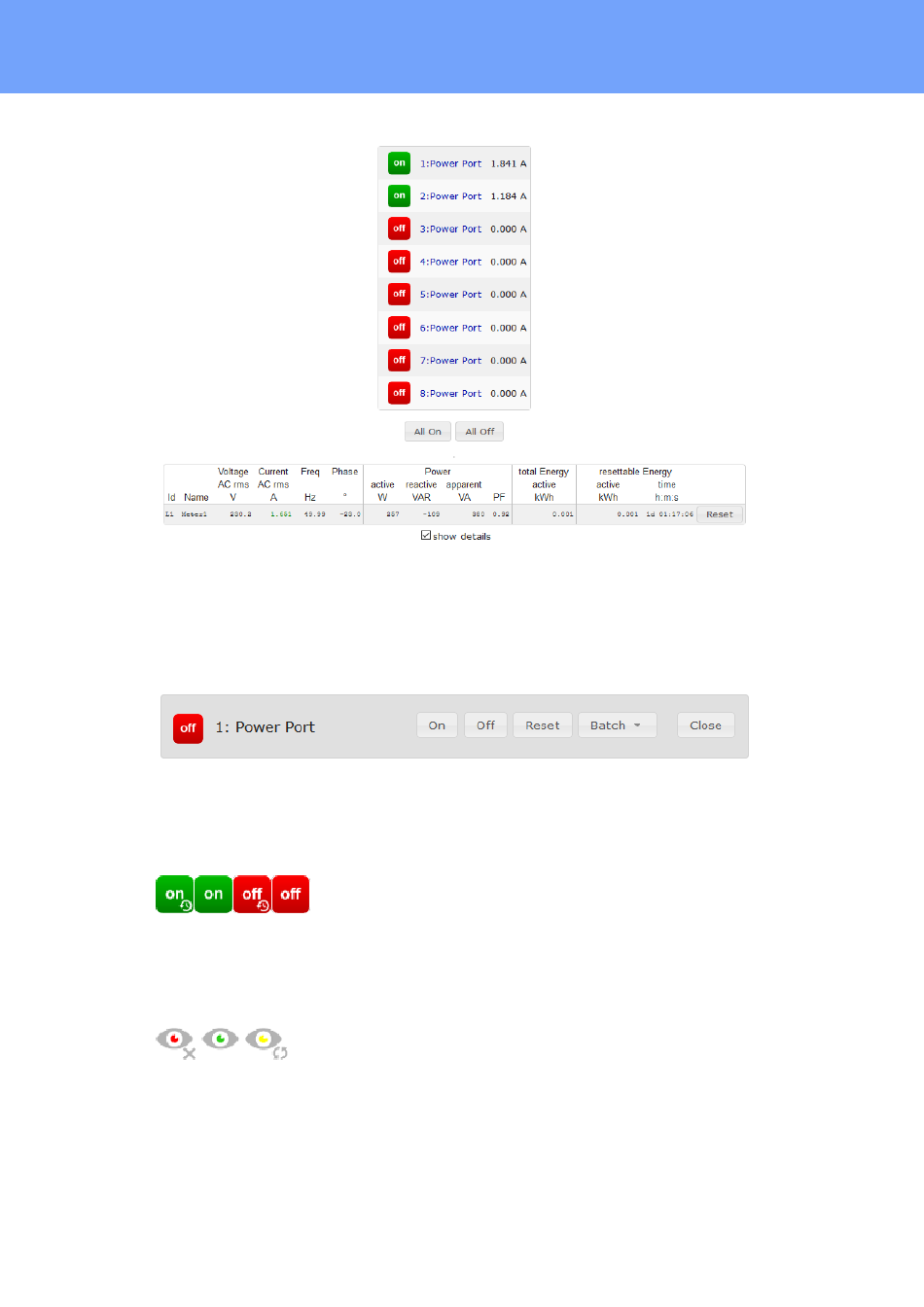

Die Webseite bietet einen Überblick über den Schaltzustand, und zeigt die elektrischen
Messwerte. Sowie die Sensoren, sofern sie angeschlossen sind. Klickt man auf einen
einzelnen Port, dann erscheinen die Schaltflächen, um den Port zu kontrollieren:
Das Portsymbol ist grün, wenn das Relais geschlossen ist, oder rot bei offenem Zu-
stand. Ein zusätzliches kleines Uhrensymbol signalisiert, dass ein Timer aktiv ist. Timer
werden durch Einschaltverzögerung, Reset oder Batchmode aktiviert.
Ein aktivierter Watchdog wird durch ein Augensymbol dargestellt. Ein "X" bedeutet, das
die zu überwachende Adresse nicht aufgelöst werden konnte. Zwei kreisförmige Pfeile
zeigen den Zustand Booting an.
Zusätzlich zu den Schaltflächen sind beim Expert Power Control 8316 die Messwerte
des selektierten Ports zu sehen:
Expert Power Control 8316
