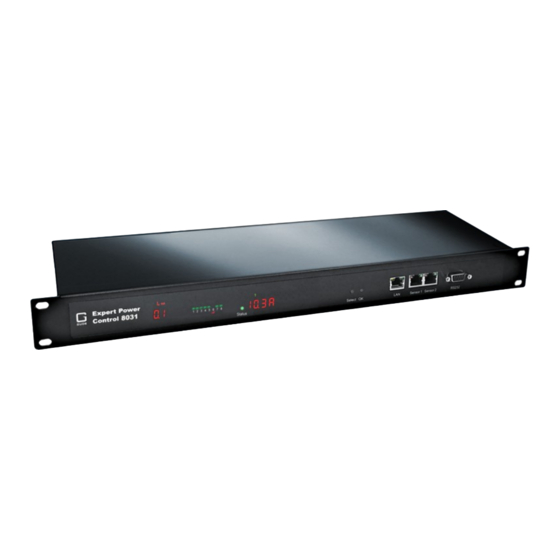

Seite 1 Anleitung Expert Power Control 8031 Serie Expert Power Control 8035 Serie © 2022 GUDE Systems GmbH Handbuch Ver. 1.2.1 ab Firmware Ver. 1.2...
Seite 3: Inhaltsverzeichnis
Clock ..........................42 3.4.1 NTP ......................... 42 3.4.2 Timer ........................43 3.4.3 Timer Konfiguration ....................43 Sensors .......................... 50 3.5.1 Port Switching ......................51 E-Mail ..........................53 Front Panel ........................54 Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 4 Modbus TCP ........................ 101 4.9.1 Sensor Tabellen ....................107 4.10 MQTT ........................... 109 4.10.1 Beispiel HiveMQ ....................112 Support Datensicherheit ......................115 Kontakt ........................115 Konformitätserklärungen ..................116 FAQ ..........................116 Stichwortverzeichnis Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 5: Gerätebeschreibung
Gerätebeschreibung...
Seite 6: Sicherheitserklärung
D.h. alle angeschlossenen Elektrogeräte müssen im Fehlerfall eine Dauereinschaltung verkraften, ohne Schäden anzurichten. Lieferumfang Im Lieferumfang enthalten sind: · Expert Power Control 8031/8035 · 1 x Netz-Anschlusskabel (IEC C19, max. 16A) · Schnellstart-Anleitung Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 7: Beschreibung
· Entwickelt und produziert in Deutschland Feature Matrix Energie Produkt Ports Bender RCMB Stecker Portmessung 8031-1 8031-11 8031-2 8031-12 IEC-Lock 8031-3 8031-13 Schutzkontakt 8031-4 8031-14 Typ G (BS 1363 für GB) Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 8: Anschluss Und Inbetriebnahme
1. 2x 7-Segment Anzeigen (teilweise mit Einheiten-LEDs) 2. 8 Klartextanzeigen (on/off) für den Zustand der Ausgänge 3. Status LED 4. LED Indikator für Overvoltage Protection (grün - Überspannungsschutz aktiv / rot - in- aktiv) Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 9 11. 8 x Lastausgänge (IEC C13, max. 10 A) Expert Power Control 8031/8035 - 2 12. Netzanschluss (IEC C20, max. 16 A) 13. 8 x Lastausgänge (IEC C13, max. 10 A, IEC-Lock) Expert Power Control 8031/8035 - 3 Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 10: Überspannungsschutz
Mal, und zwar genau in dem Moment, in dem der Schutz versagt. Zusätzlich wird beim Einschalten des Gerätes eine Nachricht erzeugt, sollte der Über- spannungsschutz nicht betriebsbereit sein. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 11: Technische Daten
-20 °C - 70 °C · Luftfeuchtigkeit 0% - 95% (nicht kondensierend) Gehäuse pulverbeschichtetes, verzinktes Stahlblech Maße 19 Zoll, 1 HE, (Tiefe 195 mm) Gewicht ca. 2,9 kg (8031) ca. 3,0 kg (8035) Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 12: Elektrische Messgrößen
9.999.999,999 0,001 < 1,5% (total) Wirkenergie 9.999.999,999 0,001 < 1,5% (resettable) Sensoren Am Expert Power Control 8031/8035 können zwei externe Sensoren der Firma Gude angeschlossen werden. Aktuell sind folgende Sensoren verfügbar Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 13 ± 1 hPa (typisch) (voll) bei 300 ... 1100 hPa, 0 ... +40 °C Luftdruckbereich ± 1.7 hPa (ty- (erw .) pisch) bei 300 ... 1100 hPa, -20 ... 0 °C Schutz IP68 Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 14 Ein Klick auf den Link in der "Name" Spalte klappt die Anzeige der Min und Max Werte auf. Die Werte in einer Spalte können über den "Reset" Knopf zurückgesetzt werden. Der "Reset" Knopf in der Namensspalte löscht alle gespeicherten Min und Max Werte. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 15: Bedienung
Bedienung...
Seite 16: Bedienung Am Gerät
· grün: Das Gerät ist mit dem Ethernet verbunden, und die TCP/IP Einstellungen wurden vorgenommen. · regelmäßig blinkend: Das Gerät befindet sich im Bootloader-Modus. Control Panel Rufen Sie das Webinterface unter http://“IP-Adresse" auf und loggen Sie sich ein. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 17 überwachende Adresse nicht aufgelöst werden konnte. Zwei kreisförmige Pfeile zeigen den Zustand Booting an. Zusätzlich zu den Schaltflächen sind beim Expert Power Control 8035 die Messwerte des selektierten Ports zu sehen: Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 18: Batchmode
Folgende Funktionen sind aus der Maintenance Webseite abrufbar: · Firmware Update · Ändern des SSL-Zertifikats · Laden und Speichern der Konfiguration · Neustart des Geräts · Wiederherstellung des Werkszustand · Sprung in den Bootloader · Löschen des DNS-Cache Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 19: Aktualisierung Von Firmware, Zertifikat Oder Konfiguration
Bei Geräten mit Relais, verändert ein Betreten oder Verlassen des Bootloader Mo- dus nicht den Zustand der Relais, solange die Betriebsspannung erhalten bleibt. Das Programm "GBL_Conf.exe" ist kostenlos auf unserer Webseite www.gude.info er- hältlich und befindet sich auch auf der beiliegenden CD-ROM.
Seite 20: Werkszustand
Bootloader-Modus (siehe Kapitel Bootloader-Aktivierung ) in den Werkszustand zu- rückversetzen. Dabei werden sämtliche TCP/IP Einstellungen zurückgesetzt. Ein Firmware-Update oder ein hochgeladenes Zertifikat bleiben erhalten, wenn man das Gerät in den Werkszustand versetzt. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 21: Maintenance Seite
Restart Device: Startet das Gerät neu, ohne den Zustand der Relais zu verändern. Manche Funktionen wie z.B. ein Firmware-Update oder das Ändern der IP- bzw. HTTP-Einstellungen erfordern einen Neustart des Gerätes. Ein Sprung in den Bootloa- Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 22: Konfigurationsmanagement
Mit dem Kommentarzeichen "#" lassen sich schnell einzelne Befehle ausblenden, oder persönliche Anmerkungen hinzufügen. Modifiziert man eine Konfigurationsdatei per Hand, ist es nicht immer klar, welche Gren- zen für Parameter erlaubt sind. Nach einem Upload und Neustart werden Befehle mit un- Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 23: Kein Ausgabe Der Default-Werte
Die Konfiguration des Gerätes mit der Anwendung "GBL_Conf.exe" ist nur möglich, wenn sich das Gerät im Bootloader-Modus befindet. Aktivierung des Bootloader Modus 1) per Taster: · Halten Sie beide Taster für 3 Sekunden gedrückt 2) oder Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 24 Zustand der Relais, solange die Betriebsspannung erhalten bleibt. Werkszustand Wenn sich das Gerät im Bootloader-Modus befindet, lässt es sich jederzeit in den Werkszustand zurückversetzen. Dabei werden sämtliche TCP/IP Einstellungen zurück- gesetzt. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 25 · Wählen Sie nun unter "Program Device" den Menüpunkt "Reset to Fab Settings" · Die Status LED blinkt nun in schnellem Rhythmus, warten Sie, bis die LED wieder langsam blinkt (ca. 5 Sekunden) Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 26: Konfiguration
Konfiguration...
Seite 27: Automatische Konfiguration Per Dhcp
Einschaltzustand konfigurieren. Diese Einschaltsequenz kann über den Parameter Initialization Delay verzögert durchgeführt werden. Es findet in jedem Fall eine minimale Verzögerung von einer Sekunde zwischen dem Schalten der Ports statt. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 28: Watchdog
Anzeige orange, bis das neugestartete Gerät wieder auf Ping requests ant- wortet. Sie können sowohl Geräte in Ihrem eigenen Netzwerk überwachen, als auch Geräte in einem externen Netzwerk um beispielsweise die Betriebsbereitschaft Ihres Router zu prüfen. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 29 Setzt man den Watchdog in den IP Master-Slave Betrieb, wird der Port abhängig von der Erreichbarkeit eines Endgerätes geschaltet. Abhängig von der Konfiguration der Port Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 30: Ethernet
Sonderzeichen oder Umlaute im Hostnamen können zu Problemen im Netzwerk füh- ren. IP V4 Address: Die IP-Adresse des Gerätes. IPv4 Netmask: Die Netzmaske im verwendeten Netz. IPv4 Gateway address: IP-Adresse des Gateway. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 31 Manuelle IPv6 Konfiguration Die Eingabefelder für das manuelle Setzen von IPv6-Adressen erlauben das Konfigurie- ren des Prefix von vier zusätzlichen IPv6 Geräteadressen, sowie die Angabe von zwei DNS-Adressen und einem Gateway. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 32: Ip Acl
Sollten Sie sich hier aus Versehen „ausgesperrt“ haben, aktivieren Sie den Bootloa- der-Modus und deaktivieren Sie mit Hilfe des Programms "GBL_Conf.exe" die IP ACL. Als Alternative können Sie das Gerät in den Werkszustand zurücksetzen. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 33: Http
Passworts einloggen um Einstellungen zu ändern. User können sich unter Einga- be des User-Passworts einloggen um die Status-Informationen abzufragen und Schalt- vorgänge auszulösen. Use radius server passwords: Username und Passwort werden von einem Radius Sever validiert. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 34: Protocols
ändern, so muss immer das vollständige Passwort neu eingegeben werden. Sollten Sie das Passwort vergessen haben, aktivieren Sie den Bootloader-Modus und deaktivieren Sie dann die Passwortabfrage mit der Software GBL_Conf.exe. Protocols 3.3.1 Console Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 35: Ssh Und Telnet
Use radius server passwords: Username und Passwort werden von einem Radius Sever validiert. Use locally stored passwords: Username und Passwort werden lokal gespeichert. Upload SSH public key: Eingabefeld für Public Key. Delete public key: Anklicken bei Apply löscht den Public Key. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 36: Serielle Konsole
Delay after 3 failed logins: Nach 3 Fehleingaben von Username oder Passwort, muss auf den nächsten Loginversuch gewartet werden. Use radius server passwords: Username und Passwort werden von einem Radius Sever validiert. Use locally stored passwords: Username und Passwort werden lokal gespeichert. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 37: Syslog
Syslog Server: Wenn Sie den Punkt Enable Syslog aktiviert haben, tragen Sie hier die IP-Adresse des Servers ein, an den die Syslog-Informationen übertragen werden sollen. 3.3.3 SNMP Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 38 SNMP trap receiver: Man kann hier bis zu acht SNMP Trap Empfänger einfügen. MIB table: Der Download Link zur Textdatei mit der MIB-Table für das Gerät. Weitere Informationen zu den SNMP-Einstellungen erhalten Sie durch unseren Support oder finden Sie im Internet unter www.gude.info/wiki. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 39: Radius
Shared secret: Radius Shared Secret. Aus Kompatibilitätsgründen nur ASCII Zeichen verwenden. Timeout: Wie lange (in Sekunden) auf eine Antwort von einem Authentication Request gewartet wird. Retries: Wie oft ein Authentication Request nach einem Timeout wiederholt wird. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 40: Modbus Tcp
Die "Test Radius Server" Funktion ermöglicht die Überprüfung, ob eine Kombination von Username und Passwort von den konfigurierten Radius Servern akzeptiert würde. 3.3.5 Modbus TCP Enable Modbus TCP: Aktiviert Modbus TCP Unterstützung. Modus TCP port: Die TCP/IP Portnummer für Modbus TCP. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 41: Mqtt
Die Strings [mac] und [host] symbolisieren dabei die MAC-Adresse oder den Host- name des Gerätes. Permit CLI commands: Aktiviert die Ausführung von Konsolen Kommandos. Publish device data summary interval: Zeitintervall in dem Nachrichten mit dem globalen Zustand des Gerätes verschickt werden. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 42: Clock
Primary NTP server: IP-Adresse des ersten NTP Servers. Backup NTP server: IP-Adresse des zweiten NTP Servers. Wird genutzt, wenn der erste NTP Server sich nicht meldet. Timezone: Die eingestellte Zeitzone für die lokale Zeit. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 43: Timer
Timer Regeln werden nur dann ausgeführt, wenn das Gerät eine valide Uhrzeit hat. Siehe Konfiguration NTP Dieses Anleitungskapitel bezieht sich auf alle Gude Geräte. Bei Geräten ohne schaltbare Ports kann man nur einen komplexen Timer anlegen. Für eine Aktion ist dort nur das Register "Action CLI"...
Seite 44: Einen Einfachen Timer Anlegen
1,5 Stunden ausgeschaltet wird. Ein Klick auf "Save" speichert diese Regel. Wir haben jetzt 2 Regeln angelegt, eine für den Einschaltzeitpunkt und die zweite zum Ausschalten des Ports. Einen komplexen Timer anlegen Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 45 In diesem Beispiel wird die Regel mit 100% Wahrscheinlichkeit aus- geführt. Ein Jitter von 0 besagt, dass die Aktion exakt am programmierten Zeitpunkt stattfindet. Als Aktionsmodus werden Ports geschaltet, alternativ kann auch ein Konso- len Kommando (CLI Cmd) ausgeführt werden. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 46: Eine Regel Erweitern
Zur Demonstration wird hier der einfache Timer aus dem vorherigen Beispiel erweitert: Die Aktion wird jetzt nicht nur um 9:30 gestartet, sondern zusätzlich um 17:30. Es gibt weitere Veränderungen: Der Timer ist nur zwischen Oktober und Dezember aktiv, auch Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 47 Wahrscheinlichkeit (Random Trigger Probability) von 90% ausgeführt. In diesem Beispiel werden Port 1 und Port 5 aktiviert und nach 90 Minuten durch Batchmode wieder deaktiviert. Ein Popup beim Mauszeiger zeigt die Portnummer des Feldes. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 48: Beispiel Port An Einem Datum Schalten
Timer durchführen. Daher kann es sinnvoll sein, den Timer erst als einen einfa- chen Timer anzulegen, und dann in im erweiterten Dialog anzupassen. Schaltet jeden Tag Port 3 um 9:25 ein, und um 17:30 wieder aus. Man speichert. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 49: Beispiel Jalousiesteuerung
Jitter von 1800 Sekunden bedeutet, dass die Aktion zufällig in einem Zeitraum von zwi- schen 30 Minuten vor und 30 Minuten nach dem programmierten Zeitpunkt ausgeführt wird. Die Wahrscheinlichkeit (Random Trigger Probability) der Ausführung beträgt hier 100%. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 50: Sensors
Sensors überschritten werden muss, um das Unterschreiten des Grenz- wertes zu signalisieren. Message channels: Aktiviert die Erzeugung von Nachrichten auf verschiedenen Kanälen. Wenn man SMS Nachrichten aktiviert, so können mehrere Empfänger aus dem Telefon- Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 51: System Nachrichten
Bereich "above max value" in den Bereich "below max value", so wird die Funk- tion durchgeführt, die bei "below max value" gesetzt ist. Bei Gerätestart, der Konfigurati- on oder Einstecken des Sensors werden die Aktionen geschaltet, die dem Bereich ent- Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 52 Es werden nur die Schaltvorgänge ausgelöst, für die Aktionen definiert wurden. Ist für einen Port kein "On" oder "Off" definiert, so kann der Port diesen Zustand niemals durch Überschreiten von Sensorwerten erreichen. Es sei denn, es ist der Anfangszu- stand. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 53: E-Mail
Platzhalter, da aus Sicherheitsgründen auf dem Gerät nie das Passwort selber angezeigt wird. Möchte man das Passwort ändern, so muss immer das vollstän- dige Passwort neu eingegeben werden. E-Mail Logs: Ausgabe von E-Mail Diagnose Nachrichten. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 54: Front Panel
Allow switching all ports: Ermöglicht es mit den Frontblenden Tasten alle Ports entweder ein- oder auszuschalten. Display X default: Wählt die Ansicht von Sensorwerten für beide Displays. (Revision 1 Geräte haben nur ein Display) Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 55: Spezifikationen
Spezifikationen...
Seite 56: Automatisierte Zugriffe
Nur http und die Konsole (telnet, SSH und serielle) bieten den kompletten Zugriff auf das Gerät. Dieses Kapitel ist allgemein für alle Gude Geräte gehalten. Je nach Gerätemodell sind Ports, bestimmte Sensoren oder andere Features nicht verfügbar. Liste der unterschiedlichen Zugriffsmöglichkeiten:...
Seite 57: Nachrichten
Nachrichten In Abhängig von einstellbaren Ereignissen können vom Gerät verschiedene Nachrichten- arten verschickt werden. Dieser Abschnitt ist für Gude Geräte allgemein gehalten, und beinhaltet auch Nachrichten, die nicht jedes Modell unterstützt. Folgende Nachrichten- kanäle werden unterstützt: · Syslog Nachrichten ·...
Seite 58: Nachrichten Übersichtstabelle
Beispiel: Einen Port schalten: "{"type": "portswitch", "idx": 2, "port": "2", "state": 1, "cause": {"id": 2, "txt": "http"}, "ts": 1632}" Konsolen Push-Nachrichten Auf den Konsolen-Kanälen (Telnet, SSH oder serielle Konsole) können Push Messages Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 59: Ip Acl
64 Bit bilden den sogenannten Präfix, die letzten 64 Bit bezeichnen den eindeutigen Interface-Identifier. Der Präfix setzt sich aus Routing-Präfix und der Subnetz-ID zusam- men. Ein IPv6 Netzwerk Interface kann unter mehreren IP-Adressen erreichbar sein. Nor- Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 60: Radius
HTTP Login Admin Rechte, andernfalls nur beschränkter User Zu- griff. HTTP Login Der HTTP Login findet über Basic Authentication statt. Dies bedeutet, das es in der Verantwortung des Webservers liegt, wie lange die Login-Credentials dort zwischenge- Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 61: Snmp
Variablen gibt es eine Unterstützung der "usmStats..." Zähler. Die "usmUser..." Varia- blen werden mit der Erweiterung für weitere Nutzer in späteren Firmwareversionen hinzu- gefügt. Das System kennt nur einen Kontext. Das System akzeptiert den Kontext "nor- Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 62: Sicherheit
· Es gilt bei Kryptologen als umstritten, ob "HMAC-MD5-96" und "HMAC-SHA-96" ge- nügend Entropie für die Schlüssellängen von "AES-192" oder "AES-256" aufbringen können. · Ausgehend von den vorhergehenden Betrachtungen empfehlen wir zur Zeit "HMAC- SHA-96" mit "AES-128" als Authentifizierung und Verschlüsselung. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 63: Änderung Im Trap-Design
Es folgt eine Tabelle aller gerätespezifischen OID's die über SNMP angesprochen wer- den können. Bei der numerischen OID Darstellung wurde der Präfix "1.3.6.1.4.1.28507" zur Gude Enterprise OID aus Platzgründen bei jedem Eintrag in der Tabelle weggelas- sen. Die komplette OID würde daher z.B. "1.3.6.1.4.1.28507.81.1.1.1.1" lauten. Man un- Expert Power Control 8031/8035 ©...
Seite 64 180.0 epc8031Pow erApparent .81.1.5.1.2.1.10.x Integer32 L Line Mean Apparent Pow er epc8031Pow erReactive .81.1.5.1.2.1.11.x Integer32 L Line Mean Reactive Pow er epc8031AbsEnergyReactive .81.1.5.1.2.1.12.x Gauge32 Absolute Reactive Energy counter. epc8031AbsEnergyActiveResetta .81.1.5.1.2.1.13.x Gauge32 Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 65 .81.1.5.16.1.4.x INTEGER show s the output S1 of the RCMB module epc8031RCMBOutputDC .81.1.5.16.1.5.x INTEGER show s the output S2 of the RCMB module epc8031RCMBModuleStatus .81.1.5.16.1.6.x Unsigned32 RCMB Module Status Word Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 66: Geräte Mib 8035
Es folgt eine Tabelle aller gerätespezifischen OID's die über SNMP angesprochen wer- den können. Bei der numerischen OID Darstellung wurde der Präfix "1.3.6.1.4.1.28507" zur Gude Enterprise OID aus Platzgründen bei jedem Eintrag in der Tabelle weggelas- sen. Die komplette OID würde daher z.B. "1.3.6.1.4.1.28507.83.1.1.1.1" lauten. Man un- terscheidet in SNMP bei OID's zwischen Tabellen und Skalaren.
Seite 67 None epc8035OVPStatus .83.1.5.2.1.2.x INTEGER show s the status of the built-in Overvoltage Protection epc8035spActivePow erChan .83.1.5.5.1.0 Unsigned32 Number of Single Port Pow er Channels. Value is zero on EPC 8220 series. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 68 .83.1.5.14.2.0 Gauge32 Auxiliary Voltage on CPU Board epc8035CPUSensorVmain .83.1.5.14.3.0 Gauge32 Main Voltage on CPU Board epc8035CPUSensorTcpu .83.1.5.14.4.0 Integer32 Temperature on CPU Board epc8035NTPTimeValid .83.1.5.15.1.0 INTEGER Show if valid Time is received Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 69: Ssl
· Einsatz von sicheren Zertifikaten (offizielle Zertifizierungsstelle oder im OS als sicher markiert) · oder Nutzung vom Firefox Browser · oder Verwendung von ECC 256 (kein RSA) Zertifikaten · oder auf "TLS v1.2 only" konfigurieren Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 70: Erstellen Eigener Zertifikate
-new -key server.key -out server.csr openssl req -x509 -days 365 -key server.key -in server.csr -out server.crt Die Server Keys sollten mit "openssl genrsa" erzeugt werden. Das Gude Gerät ver- arbeitet Keys im traditionellen PKCS#1 Format. Dies erkennt man, in dem in der erzeug- ten Schlüsseldatei am Anfang "-----BEGIN RSA PRIVATE KEY-----"...
Seite 71: Konsole
Eine komplette Liste aller möglichen Geräte-Befehle finden Sie im Kapitel "Console Cmd". Parameter Werden für die Kommandos Parameter erwartet, lässt sich der Parameter numerisch oder als Konstante übergeben. Bekommt man als Hilfe z.B. die folgende Zeile: Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 72 1. Manche Konfigurationsänderungen, die TCP/IP und UDP betreffen, werden erst nach einem Neustart übernommen. Diese Parameter werden zweizeilig ausgegeben. In der ersten Zeile ist der aktuelle Wert, in der zweiten Zeile der Wert nach dem Neustart. Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 73 Cursor nach links oder rechts Pos1, Ende setzt den Cursor auf Anfang oder Ende der Zeile Entf löscht Zeichen unter dem Cursor Rück löscht Zeichen links vom Cursor rauf, runter Zeigt ältere Eingabezeilen (History) Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 74: Sensor Beispiele
Liste aller Felder (entsprechend der Energie Sensor Tabelle) übergeben. In die- sem Beispiel sind dies die Felder Absolute Active Energy (0), Power Active (1), Voltage (2), Current (3) und Reset Time (12). >portsensor 2 "0,1,2,3,12" show >portsensor 2 1 show Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 75: Ssh
Möchte man SSH in einem Terminal verwenden, sollte Activate echo einge- schaltet sein. Public Keys Es werden folgende Public Keys akzeptiert: Schlüssel-Typ Länge 2048, 4096 ECDSA 256, 384 Generierung mit PuTTYgen Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 76: Generierung Mit Ssh-Keygen
-t ecdsa -b 384 -f ssh.key In der Datei ssh.pub ist dann der private Key, der Inhalt von ssh.key.pub wird in das Feld "Upload SSH public key:" eingefügt. 4.8.2 Console Cmd 8031 Command Description Note Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 77 {OFF=0|ON=1} sets raw mode (disables editing) on/off console serial raw show show s if raw mode enabled console serial echo set {OFF=0|ON=1} enables echo on/off Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 78 {off=0|on=1} extsensor {port_num} {sen_type} {sen_field} show s if sensor events are enabled events show extsensor {port_num} {sen_type} {sen_field} enables different event types events type set Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 79 {HTTP_BOTH=0|HTTPS_ONLY=1| sets accepted connection types HTTP_ONLY=22|HTTPS_REDIR=3} http server show show s accepted connection types http port set {ip_port} sets http port http port show show s http port Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 80 {field_list} show line sensors show s energy sensors according field list of one linesensor {line_num} {field_list} show line sensor linesensor {line_num} {energy_sensor} value show s energy sensor of given line show Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 81 {line_num} events set {OFF=0|ON=1} LEGACY - enables events on/off linesensor {line_num} events show LEGACY - show s if events are enabled linesensor {line_num} events type set "{EVT_SYSLOG=0,EVT_SNMP=1,EVT_EMAIL=2,E LEGACY - enables different event types VT_SMS=3,EVT_GSMEMAIL=4,EVT_BEEPER=5,E Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 82 - e.g. port all state port all state set "{port_list}" {OFF=0|ON=1} set "1,3,5" 1 port all state {MODE0=0|MODE1=1|MODE2=2} show s all port states in 3 different view modes show Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 83 {num_secs} radius {PRIMARY=0|SECONDARY=1} auth timeout show s server request timeout show radius {PRIMARY=0|SECONDARY=1} retries set sets server number of retries {0..99} radius {PRIMARY=0|SECONDARY=1} retries show s server number of retries show Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 84 {OFF=0|ON=1|DISABLED=2} rcmb {mod_num} {RMS=0|DC=1} {BELOWMIN=0| ABOVEMIN=1|ABOVEMAX=2|BELOWMAX=3} show s state for sensor values action state show snmp enters cmd group "snmp" snmp port set {ip_port} sets SNMP UDP port Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 85 "{data}" sets hashed display setting system display default hash show show s hashed display setting system {SWITCH_PORT=0} events set {OFF=0| enable global events ON=1} Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 86 {OFF=0|ON=1} sets numeric mode vt100 numeric show show s numeric mode state vt100 reset resets terminal Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 87 Externer Sensor Typ Tabelle "{sen_type}" Konstanten "{7x01=0|7x04=0|7x02=1|7x05=1|7x06=2}" Index Beschreibung Produkte Temperatur 7001, 7101, 7201 Temperatur 7004, 7104, 7204 Temperatur, Luftfeuchtigkeit 7002, 7102, 7202 Temperatur, Luftfeuchtigkeit 7005, 7105, 7205 Temperatur, Luftfeuchtigkeit, Luftdruck 7006, 7106, 7206 Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 88: Console Cmd 8035
"{username}" sets login user name console telnet user show show s login user name Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 89 SMTP passw ord email passw d hash set "{passw d}" sets crypted SMTP passw ord email testmail send test email ethernet enters cmd group "ethernet" ethernet mac show show s MAC address Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 90 Port for Pow er Port Sw itching actions BELOWMAX=3} port set {port_num} extsensor {port_num} {sen_type} {sen_field} {BELOWMIN=0|ABOVEMIN=1|ABOVEMAX=2| show s Port for Pow er Port Sw itching actions BELOWMAX=3} port show Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 91 IPv6 addresses are enabled ip6 manual address {1..4} set "{ip_address}" sets manual IPv6 address ip6 manual address {1..4} show show s manual IPv6 address Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 92 {line_num} {energy_sensor} publish sets publish time interval timer set {num_secs} linesensor {line_num} {energy_sensor} publish show s publish time interval timer show linesensor {line_num} {energy_sensor} publish sets publish delta value delta set {float} Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 93 {broker_idx} passw d hash set "{passw d}" sets hashed passw d mqtt {broker_idx} client set "{name}" sets client name mqtt {broker_idx} client show show s client name Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 94 {port_num} w atchdog bootretries set {num} sets port w atchdog retry boot timeout port {port_num} w atchdog bootretries show how s port w atchdog retry boot timeout Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 95 BELOWMAX=3} state set {OFF=0|ON=1| DISABLED=2} portsensor {port_num} {energy_sensor} {BELOWMIN=0|ABOVEMIN=1|ABOVEMAX=2| show s port for sensor values action BELOWMAX=3} port show portsensor {port_num} {energy_sensor} show s state for sensor values action {BELOWMIN=0|ABOVEMIN=1|ABOVEMAX=2| Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 96 {mod_num} {RMS=0|DC=1} output show show s module RMS/DC outputs rcmb {mod_num} {RMS=0|DC=1} events set enables sensor events on/off {OFF=0|ON=1} rcmb {mod_num} {RMS=0|DC=1} events show show s if sensor events are enabled Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 97 SNMP v2 public community snmp system {CONTACT=0|NAME=1| sets sysLocation/sysName/sysContact LOCATION=2} set "{text}" snmp system {CONTACT=0|NAME=1| gets sysLocation/sysName/sysContact LOCATION=2} show snmp snmpv3 enabled set {OFF=0|ON=1} sets SNMP v2 private community Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 98 {OFF=0|ON=1} enable siw tch all relays from panel buttons Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 99 5. Bitte die Energie Sensor Tabelle konsultieren, um den richtigen Index zu finden 6. Bitte die Tabellen Externer Sensor Feld und Externer Sensor Typ konsultieren, um den richtigen Index zu finden Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 100 Temperatur, Luftfeuchtigkeit 7005, 7105, 7205 Temperatur, Luftfeuchtigkeit, Luftdruck 7006, 7106, 7206 Externer Sensor Feld Tabelle "{sen_field}" Index Beschreibung Einheit Temperatur °C Luftfeuchtigkeit Digitaler Input bool Luftdruck Taupunkt °C Taupunkt Temperatur Differenz °C Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 101: Serielle Konsole
Wichtig: Alle Berechnungen in diesem Kapitel gehen von Adressen aus die bei "0" beginnen. Bei manchen Modbus TCP Utilities beginnen die Adressen aber bei 1. In die- sem Fall muss zu den Adressen in diesem Kapitel eine 1 addiert werden. Bei Tests bitte Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 102 Lüfter Modus 0x010 0x01f Holding Registers Dieses Kapitel ist allgemein für alle Gude Geräte gehalten. Je nach Gerätetyp sind Ports oder bestimmte Sensoren nicht verfügbar. Die Unit-ID wird ignoriert, da das Gerät eindeutig über die IP-Adresse gekennzeichnet wird. Unterstützte Modbus TCP Funktionen...
Seite 103 Energy Measurement 16-bit Number of Banks 16-bit Number of Line-In 16-bit Phases per line 16-bit Number of Inputs Sensor Typ Beschreibung Address Width Information 0x080 to 0x083 16-bit (signed CPU Messwerte Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 104 Null): Line: 0x0400 + Line * 0x120 + Phase * 0x60 + Offset * 2 Port: 0x3a00 + Port * 0x120 + Phase * 0x60 + Offset * 2 Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 105 16-Bit Integer zurückgegeben. Für die Adresse gibt es folgende Formeln (die Werte für Bank und PowerSrc beginnen bei Null): Bank: 0x8200 + Bank * 2 + Offset Power Source: 0x8240 + PowerSrc * 2 + Offset Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 106: Device Identification
0x00f Setzt Power Source für Bank Lüfter Modus 0x010 0x01f 0 = Automatik / 1 = Maximal Gilt nur für Modell EPC 8291. Device Identification Gibt Herstellernamen und Geräte Identifikation zurück: Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 107: Sensor Tabellen
Ein Wert von 0x8000 bedeutet, das in dem entsprechenden Port kein Sensor einge- steckt ist, oder das entsprechende Feld im Sensor nicht verfügbar ist. Line-In Energie Adressen (Input Register) Offset Sensor Field Line 1 Absolute Active Energy 0x400 Power Active 0x402 Voltage 0x404 Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 108 0x3fc0 0x3a22 0x3b42 0x3c62 0x3d82 0x3ea2 0x3fc2 0x3a24 0x3b44 0x3c64 0x3d84 0x3ea4 0x3fc4 0x3a26 0x3b46 0x3c66 0x3d86 0x3ea6 0x3fc6 0x3a28 0x3b48 0x3c68 0x3d88 0x3ea8 0x3fc8 0x3a2a 0x3b4a 0x3c6a 0x3d8a 0x3eaa 0x3fca Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 109: 4.10 Mqtt
4.10 MQTT Dieses Gerät unterstützt MQTT 3.1.1 um konfigurierte Nachrichten zu verschicken, und auch Kommandos entgegenzunehmen. Dieses Kapitel ist für alle Gude Geräte allgemein gehalten, manche Gude Modelle haben keine schaltbaren Ports. · Default Port für eine unverschlüsselte Verbindung ist Port 1883.
Seite 110: Ausführen Von Konsolen Kommandos
Format 2: Raw Text Publish Topic: "de/gudesystems/epc/00:19:32:01:16:41/cmd/cli" Publish Message: "port 2 state set 1" Antwort vom Gerät an "de/gudesystems/epc/00:19:32:01:16:41/cmdres/cli" "OK." Format 3: Vereinfachtes Port schalten Publish Topic: "de/gudesystems/epc/00:19:32:01:16:41/cmd/port/2" Publish Message: "0" oder "1" Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 111 "unit": "deg C" }, { "field": "humidity", "v": 71.9, "unit": "%" }, { "field": "dew_point", "v": 15.8, "unit": "deg C" }, { "field": "dew_diff", "v": 5.3, "unit": "deg C" "ts": 210520 Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 112: Beispiel Hivemq
Im Bereich "Manage Clusters" geht man auf das "Access Management" und fügt einen MQTT Benutzer mit Name und Passwort hinzu. In der MQTT Konfiguration des Gude Gerätes übertragt man den Hostname des HiveMQ Brokers, sowie Benutzername und Passwort. Zusätzlich TLS aktivieren und den korrek- ten Port einstellen.
Seite 114: Support
Support...
Seite 115: Datensicherheit
Support Support Auf unseren Internetseiten unter www.gude.info steht Ihnen die aktuelle Software zu un- seren Produkten kostenlos zum Download zur Verfügung. Bei weiteren Fragen zu Instal- lation oder Betrieb des Geräts wenden Sie sich bitte an unser Support-Team. Weiterhin stellen wir in unserem Support-Wiki unter www.gude.info/wiki FAQs und Konfigurations- Beispiele zur Verfügung.
Seite 116: Konformitätserklärungen
Produkt anzuwendenden europäischen Richtlinien für die CE-Kennzeichnung konform. Die vollständige CE-Konformitätserklärung für dieses Produkt finden Sie auf der Websei- te www.gude.info in der Download-Rubrik des Produktes. 1. Was kann man machen, wenn das Gerät nicht mehr erreichbar ist? · Ist die Status-LED rot, dann hat das Gerät keine Verbindung zum Switch. Stecken Sie das Ethernetkabel aus und ein.
Seite 117 Man kann sich aber in der IP Address Konfiguration die MAC-Adresse an- zeigen lassen. Wenn Sie mit der MAC-Adresse den Gude Systems Support kontaktie- ren, geben wir Ihnen gerne die zugehörige Seriennummer. 5. Warum dauert es auf der Webseite manchmal so lange, neue SNMPv3 Pass- wörter zu konfigurieren?
Seite 118: Stichwortverzeichnis
RS232 Anschluss GBL_Conf.exe - S - Geräte MIB 63, 66 - H - Sensoranschlüsse Sensoren 12, 50 Sicherheitserklärung HTTP SNMP 37, 61 HTTPS - I - Status LED Status-LED Inbetriebnahme Syslog Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
Seite 119 Stichwortverzeichnis - T - Tastensperre Technische Daten Timer Timer Konfiguration - U - Überspannungsschutz - W - Watchdog Werkszustand - Z - Zertifikat übertragen Zertifikate übertragen Zertifikats Erzeugung Expert Power Control 8031/8035 © 2022 GUDE Systems GmbH...
