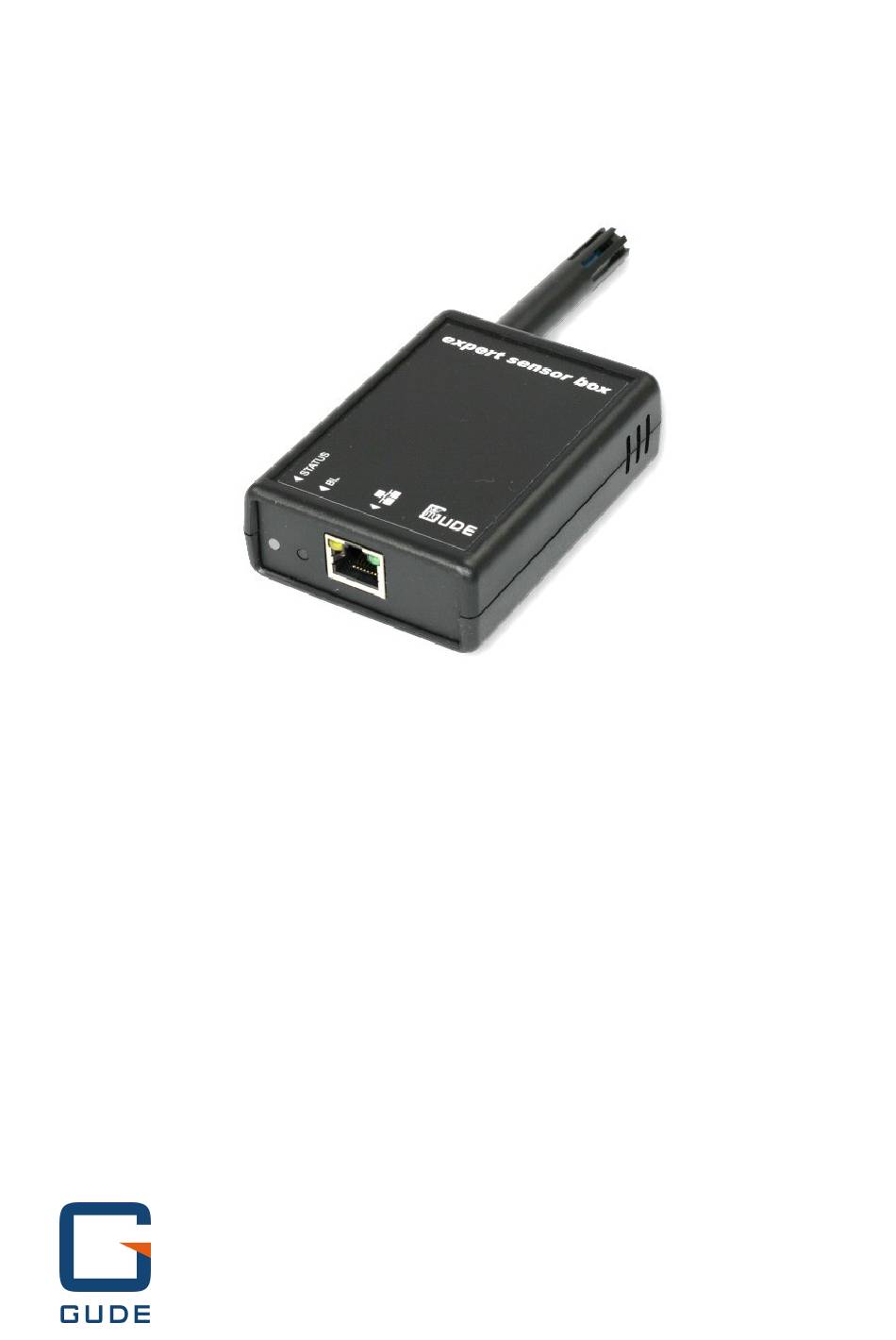

- Seite 1 Expert Sensor Box 7211/7212 © 2015 Gude Analog- und Digitalsysteme GmbH Handbuch Ver. 2.2.0 ab Firmware Ver. 1.0.1...
-
Seite 2: Haben Sie Ihre Gude-Geräte Immer Im Blick - Und Im Gri Ff
Haben Sie Ihre GUDE-Geräte immer im Blick - und im Gri ff Mit der kostenlosen App Gude Control können unabhängig vom aktuellen Aufenthaltsort alle relevanten Informationen Ihrer GUDE-Produkte abgerufen werden. Kontrollieren Sie bei Bedarf mit Ihrem Smartphone die wesentlichen Kennzahlen Ihrer Server- bzw. Rackumgebung wie z.B. -
Seite 3: Inhaltsverzeichnis
Expert Sensor Box 7211/7212 Inhalt Inhalt Kapitel 1 Sicherheitserklärung Kapitel 2 Beschreibung Kapitel 3 Hardware Lieferumfang Anschlüsse Anschluss und Inbetriebnahme Status LED Kapitel 4 Konfiguration DHCP Netzwerkkonfiguration per Software 4.2.1 Ansicht der Netzwerkeinstellungen 4.2.2 Ändern der Netzwerkeinstellungen Konfiguration per Webinterface 4.3.1... -
Seite 4: Kapitel 1 Sicherheitserklärung
Expert Sensor Box 7211/7212 Sicherheitserklärung Sicherheitserklärung · Das Gerät darf nur von qualifiziertem Personal installiert und verw endet w erden. Der Hersteller übernimmt keine Haftung für durch die unsachgemäße Verw endung des Geräts entstandene Schäden oder Verletzungen. · Eine Reparatur des Geräts durch den Kunden ist nicht möglich. Reparaturen dürfen nur durch den Hersteller durchge- führt w erden. -
Seite 5: Anschlüsse

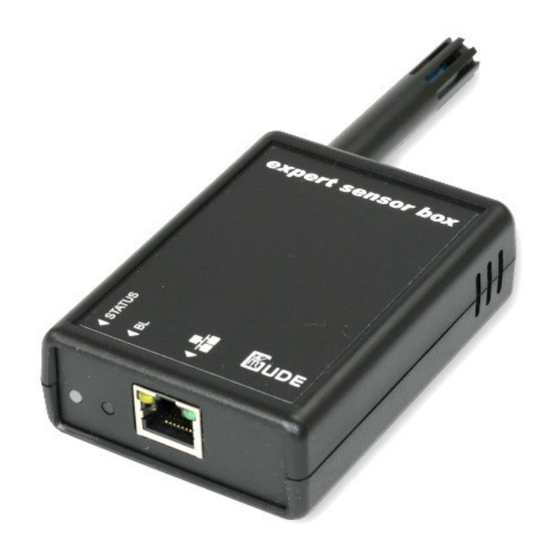

Expert Sensor Box 7211/7212 Hardware Anschlüsse Anschlüsse an der Expert Sensor Box 7211 1. Status LED 2. Bootloader Taster 3. Ethernet Anschluss (RJ45) 4. Anschluss für Steckernetzteil (12V DC, 0,5A) Den Anschluß für das Steckernetzteil (4) gibt es nur bei den Modellen 7211-1 und 7212-1... -
Seite 6: Netzwerkkonfiguration Per Software
Zur Ansicht und Veränderung der Netzw erkeinstellungen können Sie das Programm GBL_Conf.exe nutzen. Das Programm ist kostenlos auf unserer Webseite w w w .gude.info erhältlich und befindet sich auch auf der beiliegenden CD-ROM. Sie können mit dem Programm GBL_Conf.exe auch Firmw are-Updates einspielen und ein Rücksetzen auf die Werkseinstellun- gen auslösen. -
Seite 7: Configuration - Ip Address
Expert Sensor Box 7211/7212 Konfiguration Über die Schaltfläche "Configuration" haben Sie nach dem Login die Möglichkeit in das Konfigurationsm enü zu gelangen. 4.3.1 Configuration - IP Address Alle Änderungen w erden erst nach einem Neustart der Firm w are w irksam . -
Seite 8: Configuration - Ip Acl
Expert Sensor Box 7211/7212 Konfiguration 4.3.1.4 Gateway Hier können Sie den Standard-Gatew ay eintragen. 4.3.1.5 Use DHCP Legen Sie hier fest ob die TCP/IP-Einstellungen direkt von Ihrem DHCP-Server bezogen w erden sollen. Bei aktivierter Funktion w ird nach jedem Einschalten geprüft, ob ein DHCP-Server im Netz vorhanden ist. Anschließend w ird bei diesem die TCP/IP-Einstellung angefordert. -
Seite 9: Configuration - Http
Expert Sensor Box 7211/7212 Konfiguration Sollten Sie sich hier aus Versehen „ausgesperrt“ haben, aktivieren Sie den Bootloader-Modus und deaktivieren Sie mit Hilfe der GBL_Conf.exe die IP ACL. Die Einstellmöglichkeiten der IP ACL finden Sie im Kapitel Configuration - IP ACL 4.3.3... -
Seite 10: Configuration - Messages
Expert Sensor Box 7211/7212 Konfiguration 4.3.4 Configuration - Messages 4.3.4.1 Peak measurement period Hier können Sie einstellen über w elchen Zeitraum die Peakw erte der Sensoren erfasst w erden sollen. 4.3.4.2 Generate Messages Hier können Sie einstellen ob, und bei w elchen Min-/Max-Werten der Temperatur oder Luftfeuchtigkeitsmessung (7212) Warnmeldungen per SNMP-Traps, Syslog oder email versenden soll. -
Seite 11: Configuration - Snmp
Expert Sensor Box 7211/7212 Konfiguration 4.3.5 Configuration - SNMP 4.3.5.1 Enable SNMP-get Hier können Sie einstellen ob das Gerät über das SNMP-get Protokoll ansprechbar sein soll. 4.3.5.2 Community public Hier können Sie die SNMP Arbeitsgruppe für SNMP-get eintragen. 4.3.5.3 Enable SNMP-set Hier können Sie einstellen ob das Gerät über das SNMP-set Protokoll ansprechbar sein soll. - Seite 12 Expert Sensor Box 7211/7212 Konfiguration 4.3.5.8 SNMP Trap receiver Hier können Sie die Empfänger der SNMP Traps einfügen. 4.3.5.9 SNMP SNMP kann dazu verw endet w erden, Statusinformationen per UDP (Port 161) zu erhalten. Unterstützte SNMP Befehle - SNMPGET : Statusinformation erfragen - SNMPGETNEXT : nächste Statusinformation erfragen...
-
Seite 13: Configuration - Syslog
Expert Sensor Box 7211/7212 Konfiguration 4.3.6 Configuration - Syslog 4.3.6.1 Enable Syslog Hier können Sie einstellen, ob die Syslog-Informationen über das Netzw erk w eitergegeben w erden sollen. 4.3.6.2 Syslog Server IP Wenn Sie den Punkt Enable Syslog aktiviert haben, tragen Sie hier die IP-Adresse des Servers ein, an den die Syslog-In- formationen übertragen w erden sollen. -
Seite 14: Configuration - E-Mail
Expert Sensor Box 7211/7212 Konfiguration 4.3.7 Configuration - E-Mail ´ 4.3.7.1 Enable E-Mail Hier können Sie einstellen ob E-Mails versendet w erden sollen. 4.3.7.2 E-Mail server Tragen Sie hier den E-Mailserver ein, z.B.: mail@gmx.net 4.3.7.3 Sender address Tragen Sie hier ein unter w elcher E-Mailadresse E-mails versendet w erden. -
Seite 15: Kapitel 5 Geräteeigenschaften
Nach Abschluss des Update-Vorgangs starten Sie bitte die Firmw are des Geräts neu. Dazu verlassen Sie einfach den Bootloader-Modus. Technische Daten Anschlüsse: 1 x Ethernetanschluss (RJ45) 1 x Anschluss für Steckernetzeil (Expert Sensor Box 7211-1 und 7212-1) Netzw erkanbindung: 10/100 MBit/s 10baseT Ethernet Protokolle:... -
Seite 16: Kapitel 6 Support
- Deaktivieren Sie nun den den Bootloader-Modus Support Auf unseren Internetseiten unter w w w .gude.info steht Ihnen die aktuelle Softw are zu unseren Produkten kostenlos zum Dow nload zur Verfügung. Bei w eiteren Fragen zu Installation oder Betrieb des Geräts w enden Sie sich bitte an unser Support-Team. Weiterhin stellen w ir in unserem Support-Wiki unter w w w .gude.info/w iki FAQs und Konfigurations-Beispiele zur Verfügung. -
Seite 17: Kapitel 8 Konformitätserklärungen
Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe / Technical documentation for the assessment of electrical and electronic products w ith respect to the restriction of hazardous substances Köln, 15.6.2015 Dr. Michael Gude, Geschäftsführer / General manager, CEO... - Seite 18 Expert Sensor Box 7211/7212 © 2015 Gude Analog- und Digitalsysteme GmbH 17.12.2015...
