Instandhaltung
16

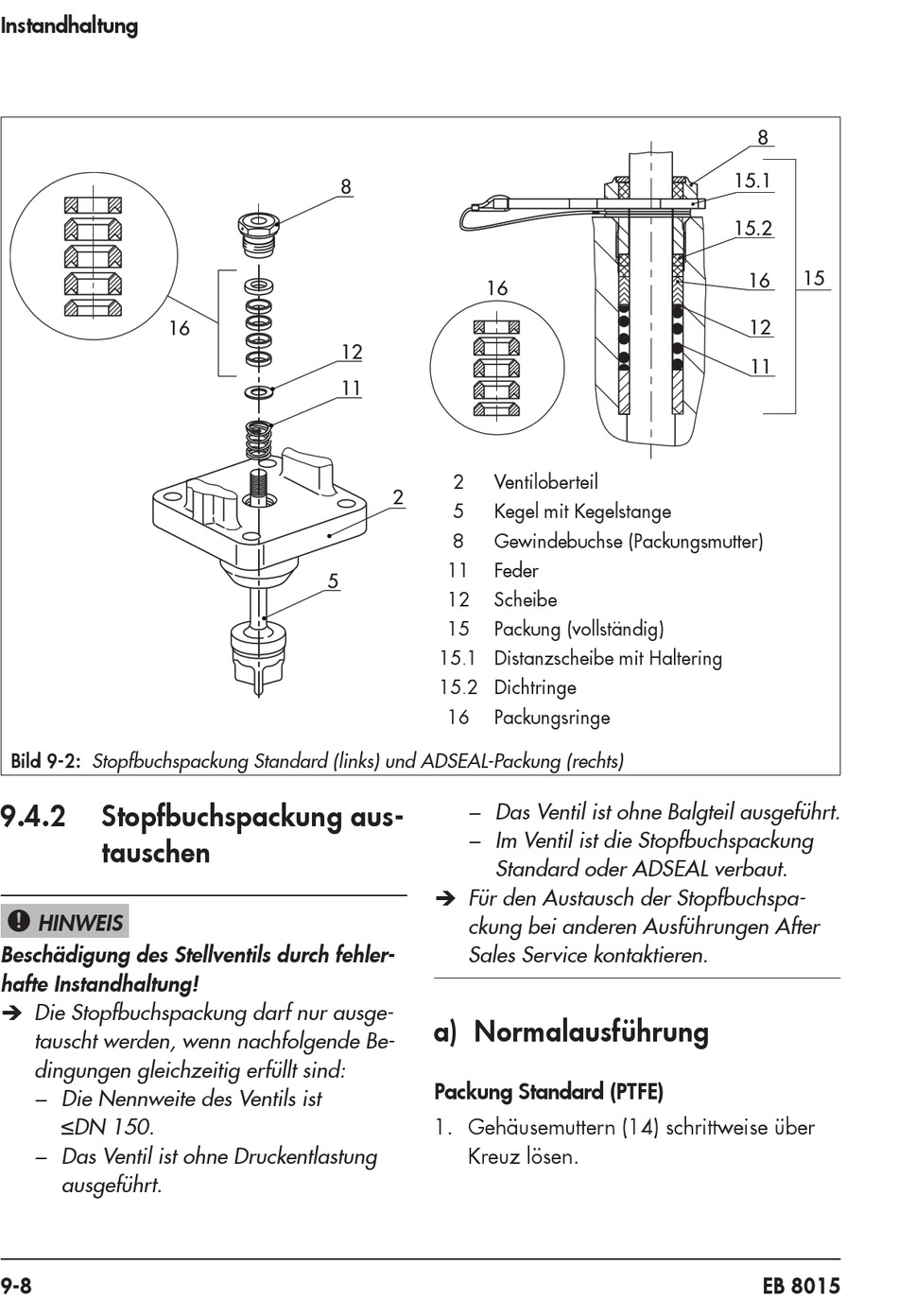

Bild 9-2: Stopfbuchspackung Standard (links) und ADSEAL‑Packung (rechts)
9.4.2 Stopfbuchspackung aus-
tauschen
HINWEIS
!
Beschädigung des Stellventils durch fehler-
hafte Instandhaltung!
Î Die Stopfbuchspackung darf nur ausge-
tauscht werden, wenn nachfolgende Be-
dingungen gleichzeitig erfüllt sind:
− Die Nennweite des Ventils ist
≤DN 150.
− Das Ventil ist ohne Druckentlastung
ausgeführt.
9-8
8
16
12
11
2 Ventiloberteil
2
5 Kegel mit Kegelstange
8 Gewindebuchse (Packungsmutter)
11 Feder
5
12 Scheibe
15 Packung (vollständig)
15.1 Distanzscheibe mit Haltering
15.2 Dichtringe
16 Packungsringe
− Das Ventil ist ohne Balgteil ausgeführt.
− Im Ventil ist die Stopfbuchspackung
Standard oder ADSEAL verbaut.
Î Für den Austausch der Stopfbuchspa-
ckung bei anderen Ausführungen After
Sales Service kontaktieren.
a) Normalausführung
Packung Standard (PTFE)
1. Gehäusemuttern (14) schrittweise über
Kreuz lösen.
8
15.1
15.2
15
16
12
11
