Kennzeichnungen am Gerät
Bei den Nennweiten DN 15 bis 150 ist das
Typenschild (80) des Ventils am Flansch an-
gebracht (Bild 2-2). Ab DN 200 befindet
sich das Typenschild am Joch (Bild 2-3).
80

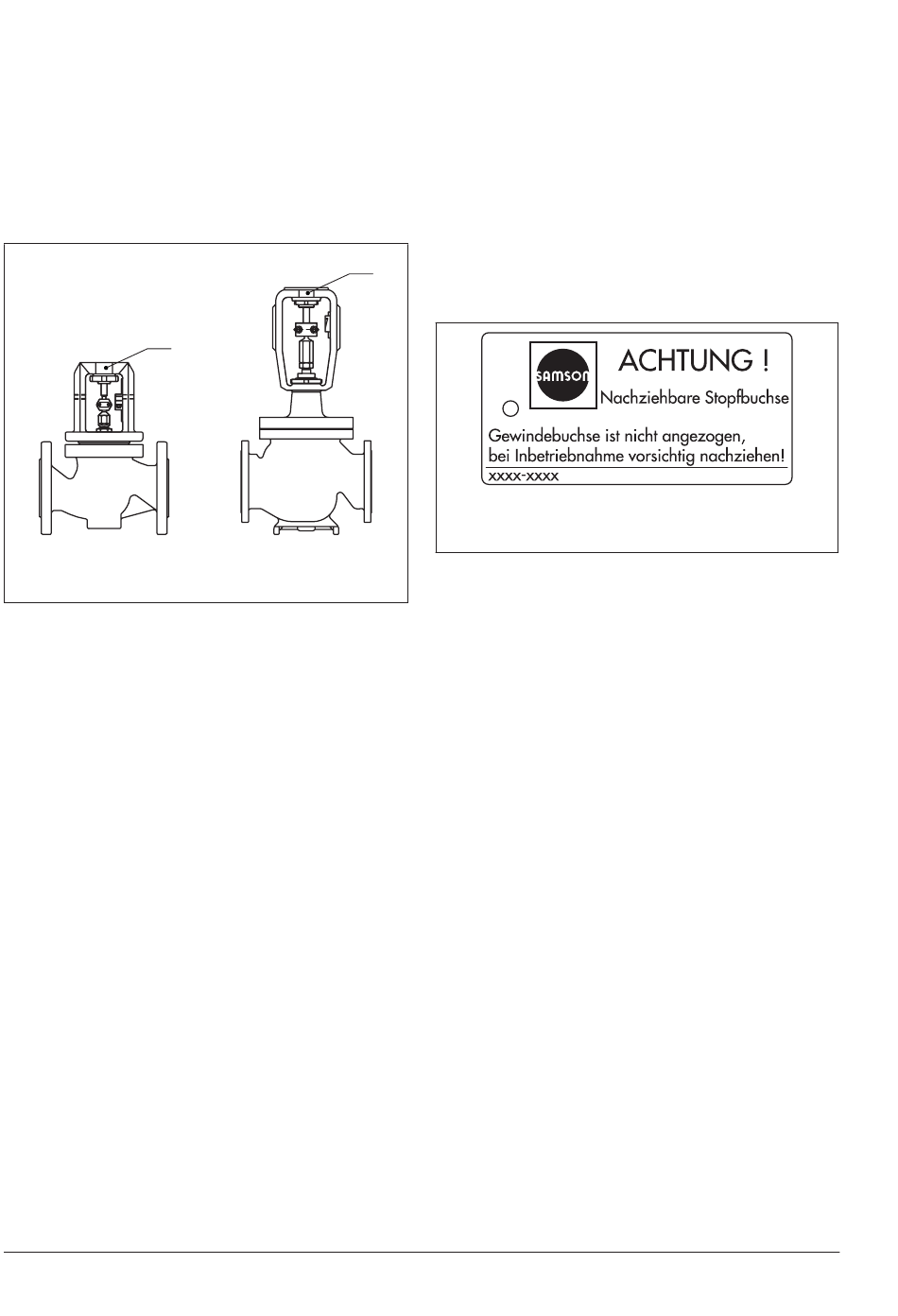

Bild 2-2: Typenschild
am Flansch

2.2 Typenschild des Antriebs

Vgl. zugehörige Antriebsdokumentation.

2.3 Werkstoffkennzeichnungen

Die Ventile sind an Sitz und Kegel mit der
Sachnummer gekennzeichnet. Der Werkstoff
kann unter Angabe dieser Sachnummer bei
SAMSON erfragt werden. Zusätzlich wird
zur Identifikation des Garniturwerkstoffs ein
Sitzcode verwendet. Dieser wird auf dem Ty-
penschild unter „Sitzcode" angegeben.
2-2
80
Bild 2-3: Typenschild
am Joch
2.4 Schild bei nachziehbarer
Stopfbuchspackung
Wenn die Abdichtung der Ventilstange als
nachziehbare Stopfbuchspackung ausgeführt
ist, gibt ein Schild am Ventil darüber Aus-
kunft, vgl. Bild 2-4.
Bild 2-4: Schild bei nachziehbarer Stopfbuchs-
packung
EB 8015
