EB 8015
Originalanleitung

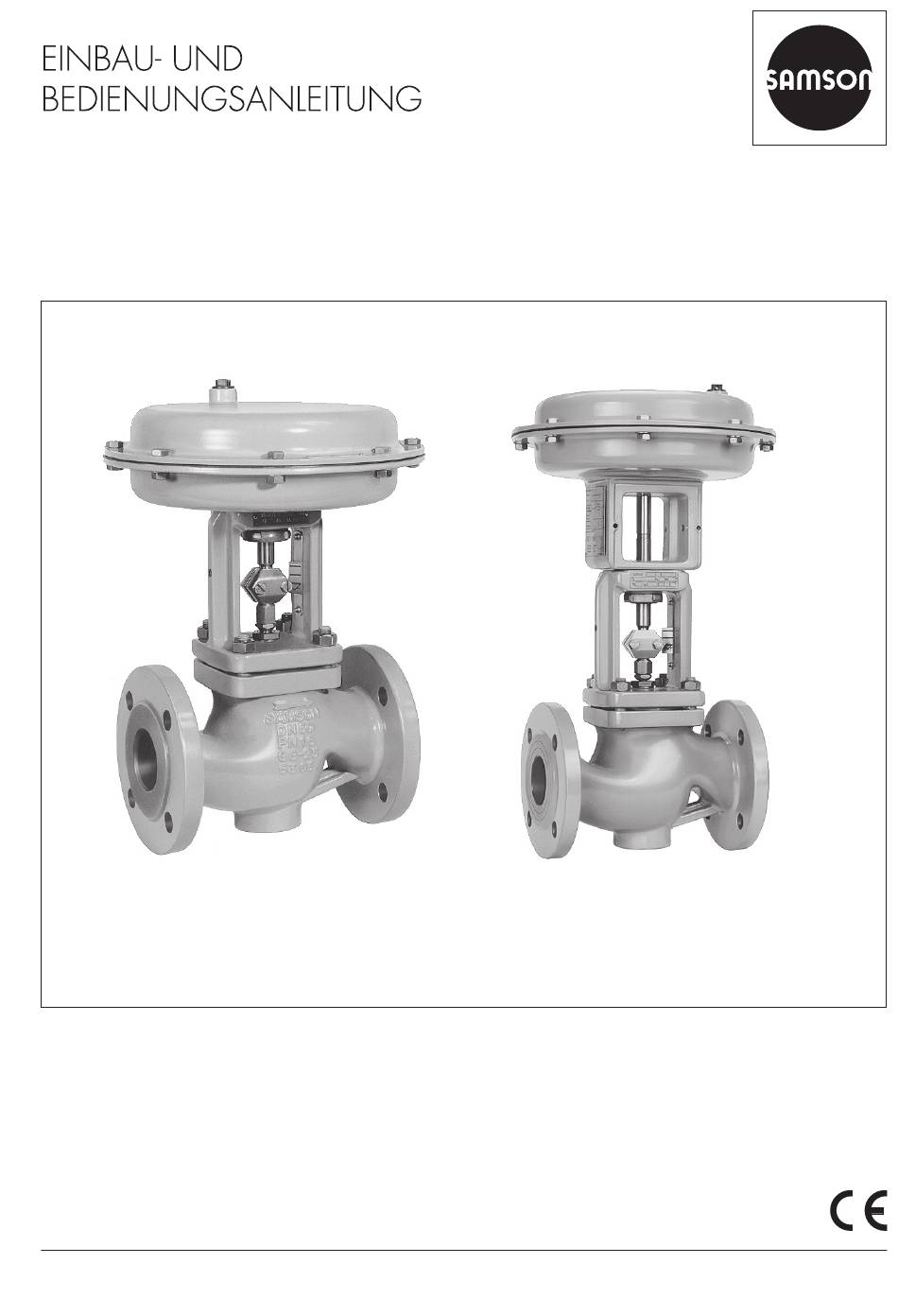

Ventil Typ 3241 mit Antrieb Typ 3271 (links) und Antrieb Typ 3277 (rechts)
Ventil Typ 3241 · DIN-Ausführung
zur Kombination mit Antrieben,
z. B. pneumatische Antriebe Typ 3271 oder Typ 3277
Ausgabe Oktober 2019

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson EB 8015

Inhaltszusammenfassung für Samson EB 8015

  • Seite 1 EB 8015 Originalanleitung Ventil Typ 3241 mit Antrieb Typ 3271 (links) und Antrieb Typ 3277 (rechts) Ventil Typ 3241 · DIN-Ausführung zur Kombination mit Antrieben, z. B. pneumatische Antriebe Typ 3271 oder Typ 3277 Ausgabe Oktober 2019...
  • Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samsongroup.com). Die gerätebezogenen Einbau- und Bedienungsanleitungen liegen den Ge- räten bei.

  • Seite 3: Inhaltsverzeichnis

    Montage ....................5-1 Einbaubedingungen ..................5-1 Montage vorbereiten ...................5-2 Montieren....................5-3 5.3.1 Ventil und Antrieb zusammenbauen .............5-4 5.3.2 Ventil in die Rohrleitung einbauen ..............5-4 Montiertes Ventil prüfen ................5-5 5.4.1 Dichtheit .....................5-6 5.4.2 Hubbewegung ....................5-7 5.4.3 Sicherheitsstellung ..................5-7 5.4.4 Druckprobe ....................5-8 Inbetriebnahme ..................6-1 EB 8015...
  • Seite 4 Ersatzteile und Verbrauchsgüter bestellen ............9-13 Außerbetriebnahme .................10-1 Demontage ....................11-1 11.1 Ventil aus der Rohrleitung ausbauen ............11-1 11.2 Antrieb demontieren .................11-2 Reparatur ....................12-1 12.1 Geräte an SAMSON senden..............12-1 Entsorgung....................13-1 Zertifikate ....................14-1 Anhang ....................15-1 15.1 Anzugsmomente, Schmiermittel und Werkzeuge ..........15-1 15.2 Ersatzteile....................15-1 15.3 Service .....................15-4...

  • Seite 5: Sicherheitshinweise Und Schutzmaßnahmen

    Sicherheitshinweise und Schutzmaßnahmen 1 Sicherheitshinweise und Schutzmaßnahmen Bestimmungsgemäße Verwendung Das SAMSON-Durchgangsventil Typ 3241 ist in Kombination mit einem Antrieb, z. B. dem pneumatischen Antrieb Typ 3271 oder Typ 3277, für die Volumenstrom-, Druck- und Tempe- raturregelung von flüssigen, gasförmigen oder dampfförmigen Medien bestimmt. Das Ventil und seine Antriebe sind für genau definierte Bedingungen ausgelegt (z. B.
  • Seite 6 Unterweisung bzw. eine Berechtigung zum Arbeiten an explosionsgeschützten Geräten in ex- plosionsgefährdeten Anlagen haben. Persönliche Schutzausrüstung SAMSON empfiehlt, sich über die vom eingesetzten Medium ausgehenden Gefahren zu in- formieren, z. B. anhand der u GESTIS-Stoffdatenbank. Je nach eingesetztem Medium und/ oder der jeweiligen Tätigkeit ist unter anderem folgende Schutzausrüstung erforderlich: −...
  • Seite 7 Folgende Dokumente gelten in Ergänzung zu dieser Einbau- und Bedienungsanleitung: − EB für angebauten Antrieb, z. B. u EB 8310-X für Antriebe Typ 3271 und Typ 3277 − EBs für angeschlossene Anbaugeräte (Stellungsregler, Magnetventil usw.) − u AB 0100 für Werkzeuge, Anzugsmomente und Schmiermittel − bei Sauerstoffanwendungen: Handbuch u H 01 EB 8015...
  • Seite 8 Im Betrieb tritt im Zuge der Regelung bzw. beim Öffnen und Schließen des Ventils Abluft aus, z. B. am Antrieb. Î Stellventil so einbauen, dass auf der Bedienerebene keine Entlüftungsöffnungen in Augenhöhe liegen oder in Richtung der Augen entlüften. Î Geeignete Schalldämpfer und Stopfen verwenden. Î Bei Arbeiten in Stellventilnähe Augenschutz tragen. EB 8015...
  • Seite 9 Stellventile, die mit Antrieben mit vorgespannten Antriebsfedern aussgestattet sind, ste- hen unter mechanischer Spannung. Diese Stellventile sind bei Kombination mit pneuma- tischen SAMSON-Antrieben erkennbar an den verlängerten Schrauben an der Unter- seite des Antriebs. Î Vor Arbeiten am Antrieb Kraft der Federvorspannung aufheben, vgl. zugehörige Antriebsdokumentation.
  • Seite 10 Zu fest angezogene Bauteile unterliegen übermäßigem Verschleiß. Zu leicht angezoge- ne Bauteile können Leckagen verursachen. Î Anzugsmomente einhalten, vgl. u AB 0100. Beschädigung des Ventils durch ungeeignete Werkzeuge! Für Arbeiten am Ventil werden bestimmte Werkzeuge benötigt. Î Nur von SAMSON zugelassene Werkzeuge verwenden, vgl. u AB 0100. EB 8015...

  • Seite 11: Warnhinweise Am Gerät

    Beschädigung des Ventils durch ungeeignete Schmiermittel! Der Werkstoff des Ventils erfordert bestimmte Schmiermittel. Ungeeignete Schmiermittel können die Oberfläche angreifen und beschädigen. Î Nur von SAMSON zugelassene Schmiermittel verwenden, vgl. u AB 0100. Verunreinigung des Mediums durch ungeeignete Schmiermittel und verunreinigte Werkzeuge und Bauteile! Î...
  • Seite 12 EB 8015...

  • Seite 13: Kennzeichnungen Am Gerät

    Fluidgruppe 1 = gefährlich 13 Sitzcode (Garniturwerkstoff): auf Anfrage Fluidgruppe 2 = ungefährlich 14 Druckentlastung: L1: Flüssigkeiten DIN: D · ANSI/JIS: B Fluidgruppe 1 = gefährlich Fluidgruppe 2 = ungefährlich Ausführung: M: Mischventil · V: Verteilerventil I/II/III: Kategorie 1 bis 3 21 Seriennummer 22 NE 53 (NAMUR-Empfehlung) EB 8015...

  • Seite 14: Typenschild Des Antriebs

    Die Ventile sind an Sitz und Kegel mit der Sachnummer gekennzeichnet. Der Werkstoff kann unter Angabe dieser Sachnummer bei SAMSON erfragt werden. Zusätzlich wird zur Identifikation des Garniturwerkstoffs ein Sitzcode verwendet. Dieser wird auf dem Ty- penschild unter „Sitzcode“ angegeben.

  • Seite 15: Aufbau Und Wirkungsweise

    Ventils erfolgt bei steigendem Stelldruck Tipp gegen die Kraft der Federn. Bei Stellventilen, die als Auf/Zu-Ventil einge- setzt werden, empfiehlt SAMSON den An- Tipp bau eines Stellungsreglers mit integrierter Di- Die Wirkrichtung des Antriebs kann bei Be- agnosefirmware, vgl. Kap. 3.3. Mit der Soft- darf umgekehrt werden.
  • Seite 16 Bild 3-1: Stellventil Typ 3241‑1 mit pneuma- tischem Antrieb Typ 3271, Gehäuse bis DN 150 Gehäuse Flansch Joch Sitz Kegel (mit Kegelstange) Gewindebuchse (Packungsmutter) Kupplungsmutter Kontermutter Feder Muttern Packung Flachdichtung (Gehäusedichtung) Hubschild Schlagmutter Antrieb Antriebsstange Ringmutter A26 Kupplungsschellen Bild 3-2: Ventil Typ 3241, Gehäuse DN 200 bis 300 EB 8015...

  • Seite 17: Varianten

    Handverstellung oder ein elektrischer Antrieb aufgebaut werden, vgl. Übersichts- blatt u T 8300. Sitzgehäuse Feder Sitz Mutter Kegelstange Kegel Bild 3-3: Mikrostellelement Antriebe In dieser EB wird die bevorzugte Kombinati- on des Ventils mit einem pneumatischen An- trieb Typ 3271 oder Typ 3277 beschrieben. EB 8015...

  • Seite 18: Zusätzliche Einbauten

    Greifschutz Für Einsatzbedingungen, in denen ein er- Schmutzfänger höhtes Maß an Sicherheit notwendig ist SAMSON empfiehlt, vor dem Ventilgehäuse (z. B. wenn das Stellventil auch für nicht ge- einen SAMSON-Schmutzfänger einzubauen. schultes Fachpersonal frei zugänglich ist), ist Ein Schmutzfänger verhindert, dass Fest-...

  • Seite 19: Technische Daten

    Aufbau und Wirkungsweise 3.4 Technische Daten Geräuschemissionen SAMSON kann keine allgemeingültige Aus- Die Typenschilder von Ventil und Antrieb sage über die Geräuschentwicklung treffen. bieten Informationen zur Ausführung des Die Geräuschemissionen sind abhängig von Stellventils, vgl. Kap. „Kennzeichnungen am der Ausführung des Ventils, der Ausstattung Gerät“.
  • Seite 20 SB ab SB (Grauguss) 200 mm 250 mm Länge L 1000 cm² 1400-60 cm²  1) 1400- Antrieb 120 cm² 2800 cm² Falls Ventile mit K 250, 360 oder 630 und Nennhub 60 mm mit Überhub betrieben werden, er- höht sich H8 bauartbedingt um 170 mm. EB 8015...
  • Seite 21 Aufbau und Wirkungsweise Tabelle 3-3: Gewichte Ventil Typ 3241 Ventil DN 15 80 100 125 150 200 (Grau- 250 300 guss) Gewicht kg 6 108 430 858 920 Maßbilder Typ 3241 · DN 15 bis 150 Typ 3241 · DN 200 bis 300 EB 8015...
  • Seite 22 Ventil DN 200 (Grau- bis SB (Grau- bis SB guss) 200 mm 250 mm guss) 200 mm 250 mm Höhe mm 830 1065 1065 1150 1036 1036 1492 1492 1520 1000 cm² 1400- 60 cm² H8 bei Antrieb 1400- 120 cm² 2800 cm² Gewicht (ca.) 1010 EB 8015...
  • Seite 23 Info Weitere Maße und Gewichte können den folgenden Typenblättern entnommen werden: u T 8015 für Ventile mit Balgteil, Isolierteil oder Heizmantel Für Antriebe gilt die zugehörige Antriebsdokumentation, z. B. für pneumatische SAMSON‑ Antriebe: u T 8310‑1 für Antriebe Typ 3271 und Typ 3277 bis 750 cm² Antriebsfläche u T 8310‑2 für Antriebe Typ 3271 ab 1000 cm² Antriebsfläche u T 8310‑3 für Antriebe Typ 3271 mit 1400‑60 cm²...
  • Seite 24 3-10 EB 8015...

  • Seite 25: Lieferung Und Innerbetrieblicher Transport

    Gefahr durch Herunterfallen schwebender am Gerät“. Lasten! 2. Lieferung auf Schäden durch Transport Î Nicht unter schwebenden Lasten aufhal- prüfen. Transportschäden an SAMSON ten. und Transportunternehmen (vgl. Liefer- Î Transportwege absichern. schein) melden. 3. Gewicht und Abmaße der zu transpor-...

  • Seite 26: Ventil Transportieren

    Î Stellventil gegen Umkippen und Verdre- hen sichern. Tipp Bei Ausführungen mit Innengewinde am WARNUNG oberen Deckel eines SAMSON‑Antriebs Verletzungsgefahr durch falsches Heben kann statt der Ringschraube ein Anschlag- ohne Hebezeuge! wirbel eingeschraubt werden (vgl. zugehö- Beim Heben des Stellventils ohne Hebezeuge rige Antriebsdokumentation).
  • Seite 27 − Verrohrungen und eventuell vorhandene Anbaugeräte vor Beschädigungen schüt- zen. − Stellventil vor Nässe und Schmutz schüt- zen. Bild 4-1: Hebepunkte am Stellventil: bis DN 150 mit Flanschen (links) und mit Anschweißenden (Mitte) · ab DN 150 mit zusätzlicher Hebeöse am Antrieb (rechts) EB 8015...

  • Seite 28: Ventil Heben

    Abrutschen sichern. gegen ein Umschlagen beim Heben. Vor 3. Ab DN 150: Weitere Hebeschlinge am dem Anheben des Ventils dieses An- Anschlagpunkt des Antriebs und am schlagmittel straff vorspannen. Tragmittel anschlagen. 4. Stellventil vorsichtig anheben. Prüfen, ob Lastaufnahmeeinrichtungen halten. EB 8015...

  • Seite 29: Ventil Lagern

    − Um die Form zu erhalten und Rissbildung zu vermeiden, Elastomere nicht aufhän- Info gen oder knicken. SAMSON empfiehlt, bei längerer Lagerung − SAMSON empfiehlt für Elastomere eine das Stellventil und die Lagerbedingungen re- Lagertemperatur von 15 °C. gelmäßig zu prüfen. − Elastomere getrennt von Schmiermitteln, Chemikalien, Lösungen und Brennstoffen...
  • Seite 30 EB 8015...

  • Seite 31: Montage

    Prozessbedingungen und verstehen sich als Empfehlung. Bei signifikanter Unter- Info schreitung dieser von SAMSON empfohle- Auswahl und Umsetzung einer geeigneten nen Längen Rücksprache mit SAMSON hal- Abstützung oder Aufhängung des eingebau- ten. ten Stellventils sowie der Rohrleitung liegen Für eine einwandfreie Funktion des in der Verantwortung des Anlagenbauers.

  • Seite 32: Montage Vorbereiten

    Einlauflänge a Auslauflänge b Ma ≤ 0,3 gasförmig 0,3 ≤ Ma ≤ 0,7 Ma ≤ 0,3  1) dampfförmig 0,3 ≤ Ma ≤ 0,7  1) Nassdampf (Kondensatanteil > 5 %) Kavitationsfrei / w < 10 m/s Schallkavitation / w ≤ 3 m/s flüssig Schallkavitation / 3 < w < 5 m/s Kritische Kavitation / w ≤ 3 m/s Kritische Kavitation / 3 < w < 5 m/s flashing – mehrphasig – kein Nassdampf EB 8015...

  • Seite 33: Montieren

    Zu fest angezogene Bauteile unter- eignet sind, nicht einisolieren. liegen übermäßigem Verschleiß. Zu leicht angezogene Bauteile können Leckagen ver- Folgende vorbereitende Schritte durchführen: ursachen. Î Für die Montage erforderliches Material Î Anzugsmomente einhalten, vgl. und Werkzeug bereitlegen. u AB 0100. Î Rohrleitungen durchspülen. EB 8015...

  • Seite 34: Ventil Und Antrieb Zusammenbauen

    Montage 2x V-Port-Segment klein HINWEIS Beschädigung des Stellventils durch unge- eignete Werkzeuge! Î Nur von SAMSON zugelassene Werk- zeuge verwenden, vgl. u AB 0100. 5.3.1 Ventil und Antrieb zusammenbauen WARNUNG Verletzungsgefahr durch vorgespannte Fe- 1x V-Port-Segment groß: Öffnet als erstes, wenn der Kegel dern! aus dem Sitz gehoben wird.
  • Seite 35 2. Antriebsstange vollständig einfahren, um WARNUNG den Kegel beim Schweißen vor Funken Gehörschäden und Taubheit durch hohe zu schützen. Schallpegel! 3. Ventil spannungsfrei in die Rohrleitung Im Betrieb können je nach Anlagenbedin- einschweißen. gungen medienbedingte Geräuschentwick- lungen auftreten (z. B. bei Kavitation und EB 8015...

  • Seite 36: Dichtheit

    Im Betrieb tritt im Zuge der Regelung bzw. Prüfmedium beaufschlagen. Schlagartige beim Öffnen und Schließen des Ventils Ab- Drucksteigerung und resultierende hohe luft aus, z. B. am Antrieb. Strömungsgeschwindigkeiten können das Î Bei Arbeiten in Stellventilnähe Augen- Ventil beschädigen. schutz tragen. 3. Ventil öffnen. EB 8015...

  • Seite 37: Hubbewegung

    2. Ventil mehrmals vollständig öffnen und schließen. 3. Ventil auf äußere Leckagen prüfen. 4. Schritt 1 und 2 wiederholen, bis die Stopfbuchspackung vollständig abdich- tet. Î Falls die nachziehbare Stopfbuchspackung nicht korrekt abdich- tet, After Sales Service kontaktieren. EB 8015...

  • Seite 38: Druckprobe

    Auf Anfrage unterstützt Sie der After Sales Service bei der Planung und Durchführung einer auf Ihre Anlage abgestimmten Druck- probe. Bei der Druckprobe folgende Bedingungen sicherstellen: − Kegel einfahren, um das Ventil zu öffnen. − Maximal zulässigen Druck für Ventil und Anlage einhalten. EB 8015...

  • Seite 39: Inbetriebnahme

    Antrieb. lungen auftreten (z. B. bei Kavitation und Î Bei Arbeiten in Stellventilnähe Augen- Flashing). Zusätzlich können kurzfristige schutz tragen. hohe Schalldruckpegel entstehen, wenn ein pneumatischer Antrieb (vgl. z. B. Kap. „Si- cherheitsstellung) oder pneumatische Anbau- geräte ohne schallreduzierende Elemente EB 8015...

  • Seite 40: Montiertes Ventil Prüfen

    Mediumseigenschaften es er- fordern, das Ventil vor Inbetriebnahme abkühlen oder aufwärmen. 2. Absperrventile in der Rohrleitung lang- sam öffnen. Langsames Öffnen verhin- dert, dass schlagartige Drucksteigerung und resultierende hohe Strömungsge- schwindigkeiten das Ventil beschädigen. 3. Ventil auf korrekte Funktion prüfen. EB 8015...

  • Seite 41: Betrieb

    Geräuschentwick- luft aus, z. B. am Antrieb. lungen auftreten (z. B. bei Kavitation und Î Bei Arbeiten in Stellventilnähe Augen- Flashing). Zusätzlich können kurzfristige schutz tragen. hohe Schalldruckpegel entstehen, wenn ein pneumatischer Antrieb oder pneumatische Anbaugeräte ohne schallreduzierende Ele- EB 8015...

  • Seite 42: Im Regelbetrieb Arbeiten

    7.1 Im Regelbetrieb arbeiten Bei Antrieben mit Handverstellung muss das Handrad für den normalen Regelbetrieb in der neutralen Stellung stehen. 7.2 Im Handbetrieb arbeiten Bei Antrieben mit Handverstellung kann das Ventil bei Ausfall der Hilfsenergie manuell geöffnet oder geschlossen werden. EB 8015...

  • Seite 43: Störungen

    Schmutz senem Ventil (innere Le- oder andere Fremdkör- ckage) per abgelagert. Ventilgarnitur, beson- Sitz und Kegel austauschen, (vgl. Kap. „Instandhal- ders bei weich dichten- tung“) oder After Sales Service kontaktieren. den Kegeln, ist ver- schlissen. EB 8015...

  • Seite 44: Notfallmaßnahmen Durchführen

    Medium mehr durch das Ventil fließt. 2. Fehler diagnostizieren, vgl. Kap. 8.1. 3. Fehler beheben, die im Rahmen der in dieser EB beschriebenen Handlungsan- leitungen behebbar sind. Für darüber hi- naus gehende Fehler After Sales Service kontaktieren. EB 8015...

  • Seite 45: Instandhaltung

    Schalldruckpegel entstehen, wenn ein Î Medium aus betroffenen Anlagenteilen pneumatischer Antrieb oder pneumatische und Ventil entleeren. Anbaugeräte ohne schallreduzierende Ele- mente schlagartig entlüften. Beides kann das Gehör schädigen. Î Bei Arbeiten in Ventilnähe Gehörschutz tragen. EB 8015...
  • Seite 46 Î Bei Arbeiten in Stellventilnähe Augen- schutz tragen. HINWEIS Beschädigung des Stellventils durch unge- eignete Werkzeuge! WARNUNG Î Nur von SAMSON zugelassene Werk- Verletzungsgefahr durch vorgespannte Fe- zeuge verwenden, vgl. u AB 0100. dern! Antriebe mit vorgespannten Antriebsfedern stehen unter Druck. Diese Antriebe sind er- kennbar an den verlängerten Schrauben an...

  • Seite 47: Periodische Prüfungen

    SAMSON erlischt die Produktgewähr- leistung. − Als Ersatzteile nur Originalteile von SAMSON verwenden, die der Ursprungs- spezifikation entsprechen. SAMSON empfiehlt folgende Überprüfungen, die während des laufenden Betriebs durchge- führt werden können: Prüfung Maßnahme bei negativem Prüfergebnis Einprägungen oder Aufprägungen am Beschädigte, fehlende oder fehlerhafte Schilder oder Auf-...
  • Seite 48 Restenergien des Antriebs (Fe- derspannung) vor Lösung der Blockade abbauen, vgl. zuge- hörige Antriebsdokumentation. Wenn möglich, Sicherheitsstellung des Stellventil außer Betrieb nehmen, vgl. Kap. „Außerbetrieb- Ventils durch kurzfristige Unterbrechung nahme“. Anschließend Ursache ermitteln und ggf. beheben, der Hilfsenergie überprüfen. vgl. Kap. Störungen. EB 8015...
  • Seite 49 Sitz Sicherungsscheiben Kegel (mit Kegelstange) Schraube Gewindebuchse (Packungsmutter) Mutter Kupplungsmutter Hubschild Kontermutter Antrieb Feder Antriebsstange Gehäusemutter Ringmutter Stopfbuchspackung Kupplungsschellen Packungsringe Flachdichtung (Gehäusedichtung) Isolierteil Bild 9-1: Typ 3241 in Normalausführung mit Antrieb Typ 3271 (links) und Typ 3241 in Ausführung mit Isolierteil (rechts) EB 8015...

  • Seite 50: Instandhaltungsarbeiten Vorbereiten

    Kap. 9.2. Î Nach allen Instandhaltungsarbeiten ist das Stellventil vor der Wiederinbetrieb- Tipp nahme zu prüfen, vgl. Abschnitt „Mon- SAMSON empfiehlt, das Ventil zu Instand- tiertes Ventil prüfen“ im Kap. „Montage“. haltungsarbeiten aus der Rohrleitung auszu- bauen (vgl. Kap. „Ventil aus der Rohrleitung ausbauen“).

  • Seite 51: Flachdichtung Austauschen

    5. Flansch (2) auf das Gehäuse setzen. Ausführungen mit V-Port-Kegel: Flansch (2) so auf das Gehäuse setzen, dass das größte V-Port-Segment des Kegels zum Ventilausgang zeigt. 6. Kegel (5) fest in den Sitz (4) drücken. Dabei Flansch (2) mit Gehäusemuttern EB 8015...

  • Seite 52: Stopfbuchspackung Austauschen

    Î Die Stopfbuchspackung darf nur ausge- a) Normalausführung tauscht werden, wenn nachfolgende Be- dingungen gleichzeitig erfüllt sind: Packung Standard (PTFE) − Die Nennweite des Ventils ist ≤DN 150. 1. Gehäusemuttern (14) schrittweise über − Das Ventil ist ohne Druckentlastung Kreuz lösen. ausgeführt. EB 8015...

  • Seite 53: Ausführung Mit Isolierteil

    (14) befestigen. Gehäusemuttern schritt- 2. Gewindebuchse (8) herausdrehen. weise über Kreuz anziehen. Anzugsmo- mente beachten. 3. Schrauben (32) und Muttern (33) entfer- nen. 13. Gewindebuchse (8) einschrauben und festziehen. Anzugsmomente beachten. 4. Ventiloberteil (2) vorsichtig über die Ke- gelstangenverlängerung (25) abheben. EB 8015...

  • Seite 54: Sitz Und Kegel Austauschen

    (PTFE)“ Schritt 1 bis 8 beschrieben. Î Für den Austausch von Sitz und Kegel 2. Bauteile der Stopfbuchspackung in der bei anderen Ausführungen After Sales folgenden Reihenfolge über die Kegel- Service kontaktieren. stangenverlängerung schieben: − Feder (11) − Unterlegscheibe (12) 9-10 EB 8015...
  • Seite 55 Kegel durch fehlerhafte Instandhaltung! stange (5) mit einem geeigneten Î Sitz und Kegel immer gemeinsam aus- Schmiermittel bestreichen. tauschen. SAMSON empfiehlt, dabei die Stopf- buchspackung auszutauschen, vgl. Kap. 9.4.2, Abschnitt a). Tipp 12. Neuen Kegel mit Kegelstange (5) in das SAMSON empfiehlt, beim Austausch von Ventilgehäuse (1) einschieben.
  • Seite 56 Instandhaltung 3. Schrauben (32) und Muttern (33) entfer- SAMSON empfiehlt, dabei die Stopf- nen. buchspackung auszutauschen, vgl. Kap. 9.4.2, Abschnitt b). 4. Ventiloberteil (2) vorsichtig über die Ke- gelstangenverlängerung (25) abheben. 15. Sicherstellen, dass die beiden Siche- rungsscheiben (30) noch in der Kegel- 5.

  • Seite 57: Ersatzteile Und Verbrauchsgüter Bestellen

    23. Kontermutter (10) und Kupplungsmutter (9) lose auf Kegelstange schrauben. 9.5 Ersatzteile und Verbrauchs- güter bestellen Auskunft über Ersatzteile, Schmiermittel und Werkzeuge erteilen Ihre SAMSON-Vertre- tung und der After Sales Service von SAMSON. Ersatzteile Informationen zu Ersatzteilen stehen im „An- hang“...
  • Seite 58 9-14 EB 8015...

  • Seite 59: Außerbetriebnahme

    Î Vor Arbeiten am Stellventil pneumatische Î Bauteile und Rohrleitungen abkühlen las- Hilfsenergie und Stellsignal unterbrechen sen oder erwärmen. und verriegeln. Î Schutzkleidung und Schutzhandschuhe Î Lauf der Antriebs‑ und Kegelstange nicht tragen. durch Einklemmen von Gegenständen im Joch behindern. EB 8015 10-1...
  • Seite 60 Um das Stellventil für Instandhaltungsarbei- ten oder die Demontage außer Betrieb zu nehmen, folgende Schritte ausführen: 1. Absperrventile vor und hinter dem Ventil schließen, sodass kein Medium mehr durch das Ventil fließt. 2. Rohrleitungen und Ventil restlos entlee- ren. 10-2 EB 8015...

  • Seite 61: Demontage

    (z. B. durch „Festfressen“ bei längerer 1. Position des Stellventils unabhängig von Nichtbetätigung) Restenergien des An- seiner Verbindung zur Rohrleitung absi- triebs (Federspannung) vor Lösung der chern, vgl. Kap. „Lieferung und innerbe- Blockade abbauen, vgl. zugehörige An- trieblicher Transport“. triebsdokumentation. 2. Flanschverbindung lösen. EB 8015 11-1...

  • Seite 62: Antrieb Demontieren

    1. Position des Stellventils unabhängig von seiner Verbindung zur Rohrleitung absi- chern, vgl. Kap. „Lieferung und innerbe- trieblicher Transport“. 2. Rohrleitung vor der Schweißnaht auftren- nen. 3. Ventil aus Rohrleitung herausnehmen, vgl. Kap. „Lieferung und innerbetrieb- licher Transport“. 11.2 Antrieb demontieren Vgl. zugehörige Antriebsdokumentation. 11-2 EB 8015...

  • Seite 63: Reparatur

    4. Die Ware an die auf dem RMA-Schein Î Für Instandsetzungs- und Reparaturar- angegebene Lieferadresse senden. beiten After Sales Service von SAMSON kontaktieren. Info Weitere Informationen für die Einsendung 12.1 Geräte an SAMSON von Geräten bzw. Retouren‑Abwicklung sind senden auf u www.samsongroup.com >...
  • Seite 64 12-2 EB 8015...

  • Seite 65: Entsorgung

    Entsorgung 13 Entsorgung Î Bei der Entsorgung lokale, nationale und internationale Vorschriften beachten. Î Alte Bauteile, Schmiermittel und Gefahr- stoffe nicht dem Hausmüll zuführen. EB 8015 13-1...
  • Seite 66 13-2 EB 8015...

  • Seite 67: Zertifikate

    Seite 14-2. bis 14-7 − Konformitätserklärung nach Maschinen- richtlinie 2006/42/EG für Stellventile Typ 3241-1 und 3241-7, vgl. Seite 14-8 − Einbauerklärung nach Maschinenrichtli- nie 2006/42/EG für das Ventil Typ 3241 mit anderen Antrieben als An- trieb Typ 3271 oder 3277, vgl. Sei- te 14-9 EB 8015 14-1...
  • Seite 68 Modul A/Module A SAMSON erklärt in alleiniger Verantwortung für folgende Produkte:/For the following products, SAMSON hereby declares under its sole responsibility: Geräte/Devices Bauart/Series Typ/Type Ausführung/Version DIN, Gehäuse GG, DN 65-125, Gehäuse GGG, DN 50-80, Fluide G2, L1, L2 Durchgangsventil/Globe valve...
  • Seite 69 Modul D/Module D / N° CE-0062-PED-D-SAM 001-16-DEU-rev-A SAMSON erklärt in alleiniger Verantwortung für folgende Produkte:/For the following products, SAMSON hereby declares under its sole responsibility: Geräte/Devices Bauart/Series Typ/Type Ausführung/Version Stellgerät für Heißwasser und Dampf mit Sicherheitsfunktion/control valve mit Typ/with Type 2811, 2814, 2823, 3321, 3241, 3267...
  • Seite 70 Modul H/Module H / N° CE-0062-PED-H-SAM 001-16-DEU-rev-A SAMSON erklärt in alleiniger Verantwortung für folgende Produkte:/For the following products, SAMSON hereby declares under its sole resposibility: Geräte/Devices Bauart/Series Typ/Type Ausführung/Version DIN, Gehäuse GG ab DN 150, Gehäuse GGG ab DN 100, Fluide G2, L1, L2...
  • Seite 71 EB 8015 14-5...
  • Seite 72 14-6 EB 8015...
  • Seite 73 EB 8015 14-7...
  • Seite 74 14-8 EB 8015...
  • Seite 75 EB 8015 14-9...
  • Seite 76 14-10 EB 8015...

  • Seite 77: Anhang

    Schild (Balg- oder Isolierteil) Abdeckkappe 27/28 Befestigungs- und Sicherungsteile Schutzkappe 31/34 Mutter Kegel für Balgausführung Balgdeckel Sicherungsscheiben Schraube mit Sicherungsring (nur bei  1) Schraube Balgausführung) Mutter Kegelstange mit Abdichtungsbalgteil Ausführung mit Druckentlastung Ausführung mit Strömungsteiler Dichtung Mutter EB 8015 15-1...
  • Seite 78 DN 15…150 NPS ½…6 14 33 30 33 15-2 EB 8015...
  • Seite 79 80 81 DN 200…300 80 81 83 84 NPS 8…12 (DN 250, DN 300) (10", 12") 13 91 EB 8015 15-3...

  • Seite 80: Service

    Der After Sales Service ist über die E-Mail-Adresse aftersalesservice@samsongroup.com erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter www.samsongroup.com oder in einem SAMSON-Produktkatalog zur Verfügung. Notwendige Angaben Bei Rückfragen und zur Fehlerdiagnose fol-...
  • Seite 84 EB 8015 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
