- Seite 1 We support retail Instruction manual rapidcount M 120 / M 130 Bedienungsanleitung rapidcount M 120 / M 130...
-
Seite 2: Allgemeine Hinweise

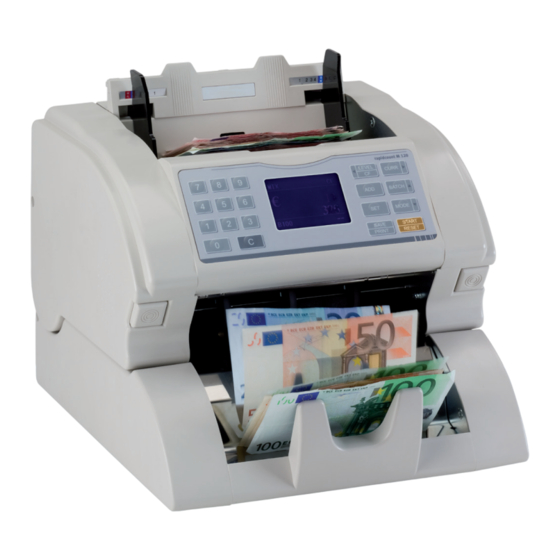

Maschine einmal im Jahr warten zu lassen. Das optimale jährliche Zählvolumen ist auf 1,2 Millionen Banknoten begrenzt. Die rapidcount M ist in den folgenden beiden Ausführungen erhältlich: 1. rapidcount M 120: Stückzählung, Formaterkennung, UV-, Magnetismus-, Infrarotprüfung und gemischte Wertzählung für Euro 2. rapidcount M 130: Stückzählung, Formaterkennung, UV-, Magnetismus-, Infrarotprüfung und gemischte Wertzählung für Euro und US-Dollar... - Seite 3 Vorderseite 1. Banknoteneinzug: Einzug der Banknotenstapel 2. Banknotenablage: Auswurffach der geprüften und gezählten Banknoten 3. Einzugsschienen: Einstellbare Führung der Banknoten am Einzug 4. Bedienfeld 5. LC-Display 6. Wartungsentriegelung...
- Seite 4 Rückseite / Bedienfeld und Display 1. Ein-/Aus-Schalter 2. Anschluss für den Belegdrucker 3. Stellschraube für Einzug 4. Netzsteckeranschluss 5. Anschluss für optional erhältliches externes Display 6. USB-Schnittstelle 1. Display 2. Tasten 0-9: Einstellen des Batchwertes 3. C: Zurücksetzen des Batchwertes auf 0 4.
-
Seite 5: Bedienung
Bedienung Gerät einschalten: Schließen Sie das Netzkabel an und schalten Sie die Maschine mit dem Ein-/Aus-Schalter an der Rück- seite ein. Die Maschine führt nun einen Selbsttest durch und startet im zuletzt verwendeten Modus. Banknoten zählen: Sortieren Sie stark zerknitterte oder verschmutzte Banknoten aus. Entfernen Sie Büroklammern oder Tackernadeln von den Banknoten. - Seite 6 $: US-Dollar-Modus (nur M 130): Um zwischen den folgenden Zählmodi im US-Dollar-Modus zu wechseln, drücken Sie kurz MODE. Misch: US-Dollarscheine ohne Vorsortierung zählen (auch gemischte Versionen möglich) Ref.: sortenreine Banknotenstapel zählen (auch gemischte Versionen möglich) Das Gerät verwendet die erste eingezogene Banknote als Referenz für den Zählvorgang. Weicht eine Banknote von der Referenz ab, stoppt die Maschine automatisch.
- Seite 7 PapStärke: Passen Sie die Papierstärke an die zu zählenden Scheine an: 1 – 2: Für eine weitere Währung (nur Stückzählung) Für Währungen, die so dick wie Eurobanknoten sind Für Währungen, die so dick wie US-Dollar-Banknoten sind 5 – 8: Für stark abgenutzte oder alte Banknoten UV-Stärke: Die UV-Stärke der Maschine ist werksseitig auf weißes Papier eingestellt.
- Seite 8 Zählübersicht drucken: Schließen Sie den Belegdrucker an der Rückseite der Maschine an. Halten Sie MODE gedrückt und wählen Sie mit SET den Punkt [Druckereinst] aus. Stellen Sie die [Baudrate] mit SET auf [9600bps] ein. Verlassen Sie das Menü mit START/RESET. Um die Zählübersicht auszudrucken, drücken Sie kurz SAVE/PRINT.
- Seite 9 Echtheitsprüfung der UV-, MG- und IR-Merkmale Echtheitsprüfung der UV-Merkmale Echtheitsprüfung der MG-Merkmale Echtheitsprüfung der IR-Merkmale UV+MG Echtheitsprüfung der UV- und MG- Merkmale UV+IR Echtheitsprüfung der UV- und IR- Merkmale MG+IR Echtheitsprüfung der MG- und IR- Merkmale Keine Echtheitsprüfung Aus Sicherheitsgründen ist werksseitig die Einstellung [Gesperrt] ausgewählt. Eine Änderung der Echt- heitsprüfung ist dann trotz Drücken von LEVEL/CF im Zählmodus nicht möglich.
- Seite 10 Weitere Auswahlmöglichkeiten finden Sie unter [Optionen Zwischensumme]. Halten Sie dazu START/ RESET solange gedrückt, bis ein Signalton ertönt. Navigieren Sie über die Pfeiltasten MODE und BATCH zu dem gewünschten Punkt und wählen Sie diesen mit SET aus. [1. Speichern]: Der Gesamtwert und die Gesamtanzahl bleiben bei einem Neustart der Maschine erhalten und Sie kön- nen weitere Zählvorgänge auf diese gespeicherte Zwischensumme addieren.
- Seite 11 [1. Zwischen speichern]: Der Gesamtwert und die Gesamtanzahl bleiben bei einem Neustart der Maschine erhalten und Sie kön- nen weitere Zählvorgänge auf diese gespeicherte Zwischensumme addieren. Hinweis: Diese Option ist nützlich, wenn Sie die Abrechnung unterbrechen und die Maschine ausschalten. Bei einem Neustart können Sie an derselben Stelle weiterzählen. [2.
- Seite 12 Menüpunkt Inhalt Auswahlmöglichkeiten [Baud Rate: ] 2400 bps Übertragungsgeschwindigkeit zwischen Maschine und Drucker bis 115200 bps [Papiergröße:] 2 INCH, 3 INCH der Druckbereich kann hier auf die Breite des Papiers angepasst werden [Schriftgröße: ] 9 x 13, 12 x 24 gekoppelt mit der Einstellung der Papiergröße [Leerzeilen:] 3 bis 9 Zeilen, 5 Zeilen...
- Seite 13 Fehlermeldungen Sobald Sie die Maschine anschalten, wird ein Selbsttest durchgeführt. Sollte während des Be- triebes ein Fehler auftreten, stoppt die Maschine und die entsprechende Fehlermeldung wird im Display angezeigt. Verschmutzungen können Sie mit einem Druckluftspray, weichen Tuch oder Pinsel entfernen. Starten Sie die Maschine danach ggfs. neu. Lassen Sie Ihre Maschine regelmä- ßig vom Fachhandel warten um Fehlern vorzubeugen.
- Seite 14 Entnehmen Sie die oberste Banknote von der Bank- Die Maschine hat die eingelegte Banknote [///////////////] notenablage und drücken Sie START/RESET um den nicht erkannt. Zählvorgang fortzusetzen. Sollte nach der vorgeschlagenen Maßnahme die Fehlermeldung noch immer erscheinen, wenden Sie sich bitte an Ihren Fachhändler oder direkt an ratiotec.
-
Seite 15: Technische Daten
Technische Daten Funktionen rapidcount M 120 rapidcount M 130 Währung Euro Euro / USD Formaterkennung Stückzählung Wertzählung Ultraviolett Prüfung Magnetismus Prüfung Infrarot Prüfung Geschwindigkeit max. Noten / Minute 1300 1300 Kapazität Einzug Kapazität Auswurf Start-Stopp-Automatik Batchfunktion Additionsfunktion Anschlusswert 230 V, 50/60 Hz... - Seite 16 Introduction Dear customer, Thank you for choosing the banknote counter rapidcount M. With the purchase of this high quality device you have made a correct decision. With this device you will be able to count quickly and easily big amounts of banknotes. To enjoy a trouble free operation of the machine, please read this User’s Guide thoroughly.
- Seite 17 Front 1. Banknote feeder: Feeding of banknotes 2. Banknote stacker: Ejection of the tested and counted banknotes 3. Feeding guides: Adjustable for the feeding of banknotes 4. Control panel 5. LC Display 6. Unblocking keys...
- Seite 18 Back / Control panel and Display 1. Power switch 2. Port for the receipt printer 3. Feeder adjusting screw 4. Power supply 5. Port for optional external display 6. USB port (exclusively for servicing purposes) 1. Display 2. Keys 0-9: Introduction of the Batch value. 3.
-
Seite 19: Operation
Operation Starting the device Plug the power cable and start the machine with the switch on the back of the device. The device perfor- ms a self-test and starts in the last mode used. Counting banknotes Separate severely crumpled or dirty banknotes. Remove any staples or paper clips from the banknotes. Adjust the feeding guides to the banknotes that will be counted. - Seite 20 GBP – British Pound Modes: To choose between the different modes for British Pound (GBP) currency press MODE. MIX: Counting of mixed and unsorted banknotes. SP: Counting of sorted stacks of banknotes. The device uses the first banknote fed as reference for the counting procedure. If a banknote different than that used as reference is found in the stack, the machine stops automatically.
- Seite 21 Paper thickness (DDL) Adjust the thickness of the paper to the paper to be counted: 0 - 2 For other currencies. For currencies with thickness similar to Euro banknotes. For currencies with thickness similar to US Dollar banknotes. 5 - 7 For heavily worn or old banknotes.
- Seite 22 Printing the counting summary: Connect a receipt printer to the back of the machine. Press and hold the MODE key and select the Printer Settings option with the SET key. Adjust the Baud Rate to 9600 bps with the SET key. Exit the menu with START / RESET.
- Seite 23 Detection of UV, IR and Magnetic features Detection of UV features Detection of MG features Detection of IR features UV+MG Detection of UV and MG features UV+IR Detection of UV and MG features MG+IR Detection of MG and IR features No counterfeit detection For security purposes, the modification of the counterfeit detection is by default locked.
- Seite 24 Further possibilities are available through the “Add State” menu. Press and hold the START/RESET key to open it. Navigate with the MODE and BATCH keys to the desired option and confirm with SET. [1. Save Add > Memory]: The total value and total amount will remain available after turning off the machine, so you can add more counting procedures to the total sum.
- Seite 25 [1. Save Add > Memory]: The total value and total amount will remain available after turning off the machine, so you can add more counting results to the total sum. Note: This option is useful when you have to stop the counting and turn off the machine. When you switch it on again you can continue from the same spot.
- Seite 26 Option Explanation Available possibilities Baud Rate: 2400 bps to Transmission speed between the machine and the printer 115200 bps Paper size: 2 INCH, 3 INCH The printer can be adapted to the paper width Font: 9 x 13, 12 x 24 Set up the font size in inches Blank of tail: 3 to 9 lines, 5 lines...
-
Seite 27: Error Messages
Error messages Should you find an error during the operation with the machine, it will stop and the error will be shown on the display. Dirt can be removed with a pressurized air spray, soft tissue or brush. Have your machine serviced regularly to avoid errors. Error message Cause Measures... - Seite 28 Infrared error 1 IR sensors must be eventually cleaned, contact your distri- Infrared error 2 Error with the IR test butor. Remove the last banknote ejected. Then continue the counting procedure with the START key. Infrared error 3 Colour error 1 Colour sensors must be eventually cleaned, contact your Colour error 2 Error with the colour recognition...
-
Seite 29: Technical Data
Technical Data Funktionen rapidcount M 120 Currency Euro / GBP Size recognition Piece counting Value counting UV test Magnetic test Infrared test Maximum speed banknotes/minute 1300 Feeder capacity Stacker capacity Automatic Start-Stop Batch option Addition option Power requirements 230 V, 50/60 Hz... - Seite 31 Umweltschutz zu unterstützen und dieses Gerät zur Entsorgung an uns zurückzusenden: ratiotec GmbH & Co. KG, Max-Keith-Str. 66, 45136 Essen, Deutschland -GB- This equipment is marked with the above recycling symbol. It means that at the end of the life of the equipment you must dispose of it separately and not place it in the normal domestic unsorted waste stream.
- Seite 32 We support retail ratiotec GmbH & Co.KG Max-Keith-Str. 66 Fon: +49 (0)2 01 / 3 61 49 - 0 www.ratio-tec.de 45136 Essen Fax: +49 (0)2 01 / 3 61 49 - 26 info @ ratio-tec.de ratiotec Italia S.r.l. Piazzale Stazione Centrale 24/25 Fon: +39 0143 1509016 www.ratio-tec.it...
