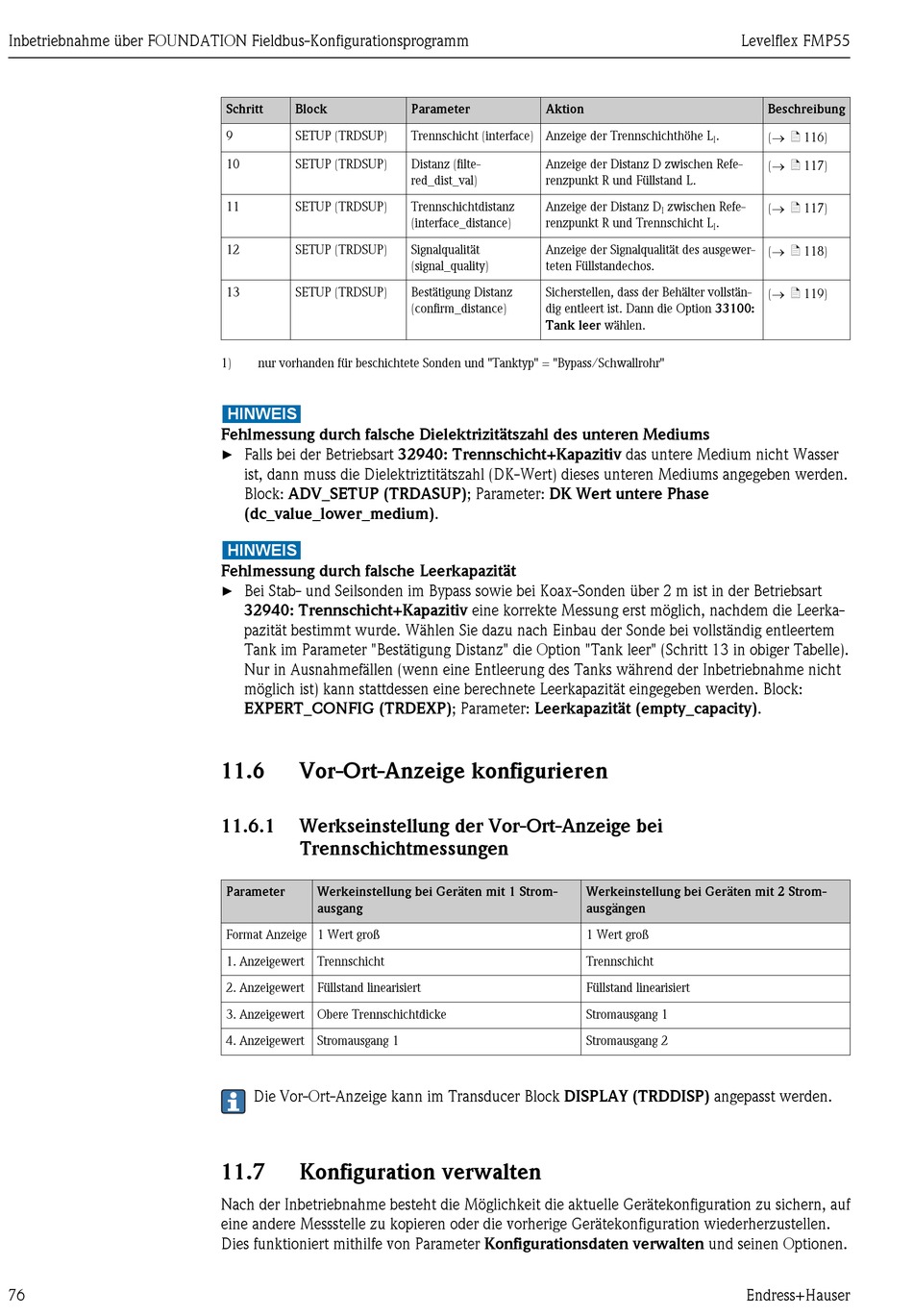

Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm
76
Schritt Block
9 SETUP (TRDSUP)
10 SETUP (TRDSUP)
11 SETUP (TRDSUP)
12 SETUP (TRDSUP)
13 SETUP (TRDSUP)
1) nur vorhanden für beschichtete Sonden und "Tanktyp" = "Bypass/Schwallrohr"
HINWEIS
Fehlmessung durch falsche Dielektrizitätszahl des unteren Mediums
Falls bei der Betriebsart 32940: Trennschicht+Kapazitiv das untere Medium nicht Wasser
►
ist, dann muss die Dielektriztitätszahl (DK-Wert) dieses unteren Mediums angegeben werden.
Block: ADV_SETUP (TRDASUP); Parameter: DK Wert untere Phase
(dc_value_lower_medium).
HINWEIS
Fehlmessung durch falsche Leerkapazität
Bei Stab- und Seilsonden im Bypass sowie bei Koax-Sonden über 2 m ist in der Betriebsart
►
32940: Trennschicht+Kapazitiv eine korrekte Messung erst möglich, nachdem die Leerka-
pazität bestimmt wurde. Wählen Sie dazu nach Einbau der Sonde bei vollständig entleertem
Tank im Parameter "Bestätigung Distanz" die Option "Tank leer" (Schritt 13 in obiger Tabelle).
Nur in Ausnahmefällen (wenn eine Entleerung des Tanks während der Inbetriebnahme nicht
möglich ist) kann stattdessen eine berechnete Leerkapazität eingegeben werden. Block:
EXPERT_CONFIG (TRDEXP); Parameter: Leerkapazität (empty_capacity).
11.6

Vor-Ort-Anzeige konfigurieren

11.6.1 Werkseinstellung der Vor-Ort-Anzeige bei
Trennschichtmessungen
Parameter Werkeinstellung bei Geräten mit 1 Strom-
ausgang
Format Anzeige 1 Wert groß
1. Anzeigewert Trennschicht
2. Anzeigewert Füllstand linearisiert
3. Anzeigewert Obere Trennschichtdicke
4. Anzeigewert Stromausgang 1
Die Vor-Ort-Anzeige kann im Transducer Block DISPLAY (TRDDISP) angepasst werden.
11.7

Konfiguration verwalten

Nach der Inbetriebnahme besteht die Möglichkeit die aktuelle Gerätekonfiguration zu sichern, auf
eine andere Messstelle zu kopieren oder die vorherige Gerätekonfiguration wiederherzustellen.
Dies funktioniert mithilfe von Parameter Konfigurationsdaten verwalten und seinen Optionen.
Parameter Aktion
Trennschicht (interface) Anzeige der Trennschichthöhe L
Distanz (filte- Anzeige der Distanz D zwischen Refe-
red_dist_val) renzpunkt R und Füllstand L.
Trennschichtdistanz Anzeige der Distanz D
(interface_distance) renzpunkt R und Trennschicht L
Signalqualität Anzeige der Signalqualität des ausgewer-
(signal_quality) teten Füllstandechos.
Bestätigung Distanz Sicherstellen, dass der Behälter vollstän-
(confirm_distance) dig entleert ist. Dann die Option 33100:
Tank leer wählen.
Levelflex FMP55
.
I
zwischen Refe-
I
.
I
Werkeinstellung bei Geräten mit 2 Strom-
ausgängen
1 Wert groß
Trennschicht
Füllstand linearisiert
Stromausgang 1
Stromausgang 2
Endress+Hauser
Beschreibung
(® ä 116)
(® ä 117)
(® ä 117)
(® ä 118)
(® ä 119)
