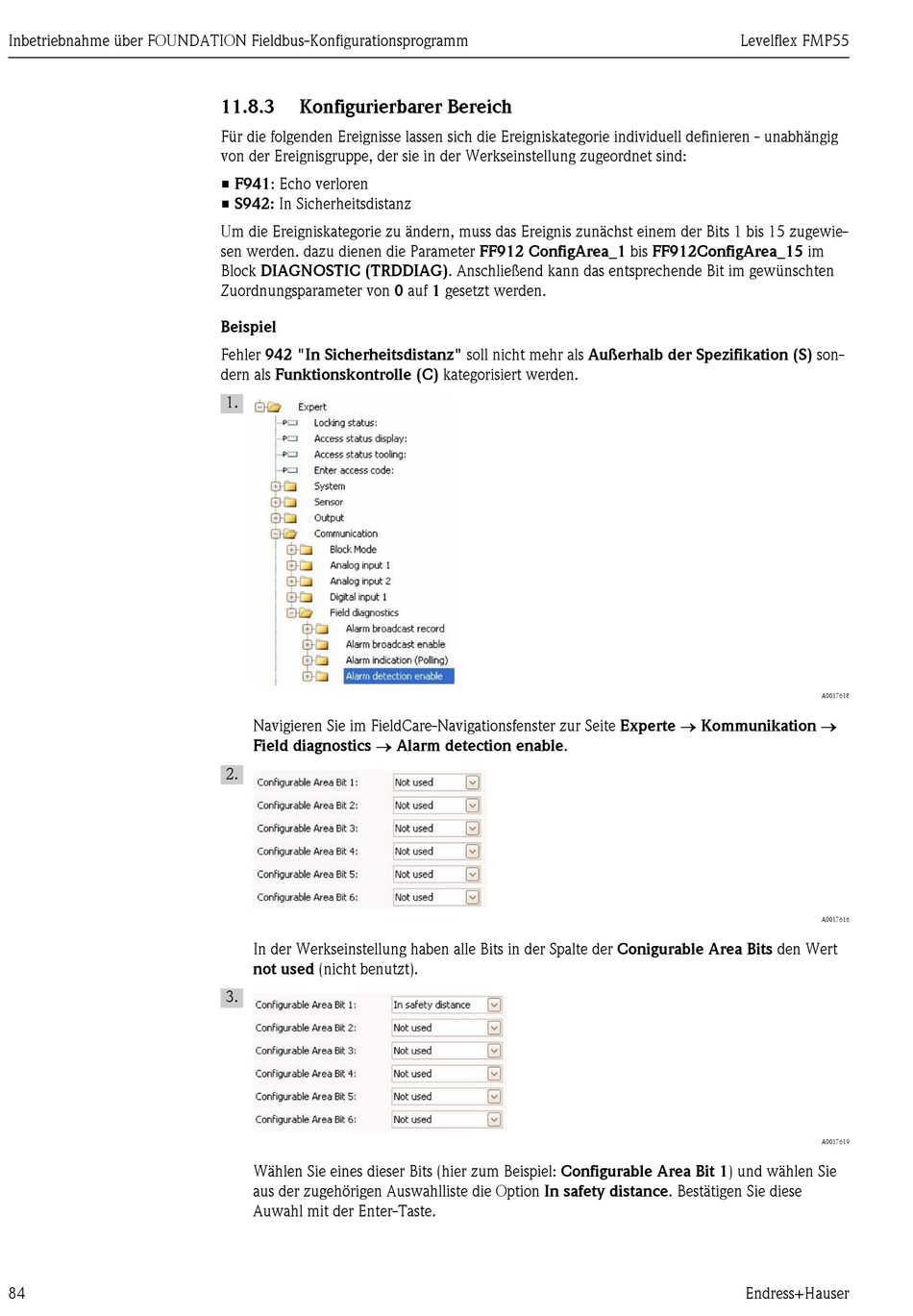

Konfigurierbarer Bereich - Endress+Hauser Levelflex FMP55 Betriebsanleitung

Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm
84
11.8.3

Konfigurierbarer Bereich

Für die folgenden Ereignisse lassen sich die Ereigniskategorie individuell definieren - unabhängig
von der Ereignisgruppe, der sie in der Werkseinstellung zugeordnet sind:
• F941: Echo verloren
• S942: In Sicherheitsdistanz
Um die Ereigniskategorie zu ändern, muss das Ereignis zunächst einem der Bits 1 bis 15 zugewie-
sen werden. dazu dienen die Parameter FF912 ConfigArea_1 bis FF912ConfigArea_15 im
Block DIAGNOSTIC (TRDDIAG). Anschließend kann das entsprechende Bit im gewünschten
Zuordnungsparameter von 0 auf 1 gesetzt werden.
Beispiel
Fehler 942 "In Sicherheitsdistanz" soll nicht mehr als Außerhalb der Spezifikation (S) son-
dern als Funktionskontrolle (C) kategorisiert werden.
1.
Navigieren Sie im FieldCare-Navigationsfenster zur Seite Experte ® Kommunikation ®
Field diagnostics ® Alarm detection enable.
2.
In der Werkseinstellung haben alle Bits in der Spalte der Conigurable Area Bits den Wert
not used (nicht benutzt).
3.
Wählen Sie eines dieser Bits (hier zum Beispiel: Configurable Area Bit 1) und wählen Sie
aus der zugehörigen Auswahlliste die Option In safety distance. Bestätigen Sie diese
Auwahl mit der Enter-Taste.
Levelflex FMP55
A0017618
A0017616
A0017619
Endress+Hauser
