Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm
R
D
L
D
I
UP
LN
L
L
L
I

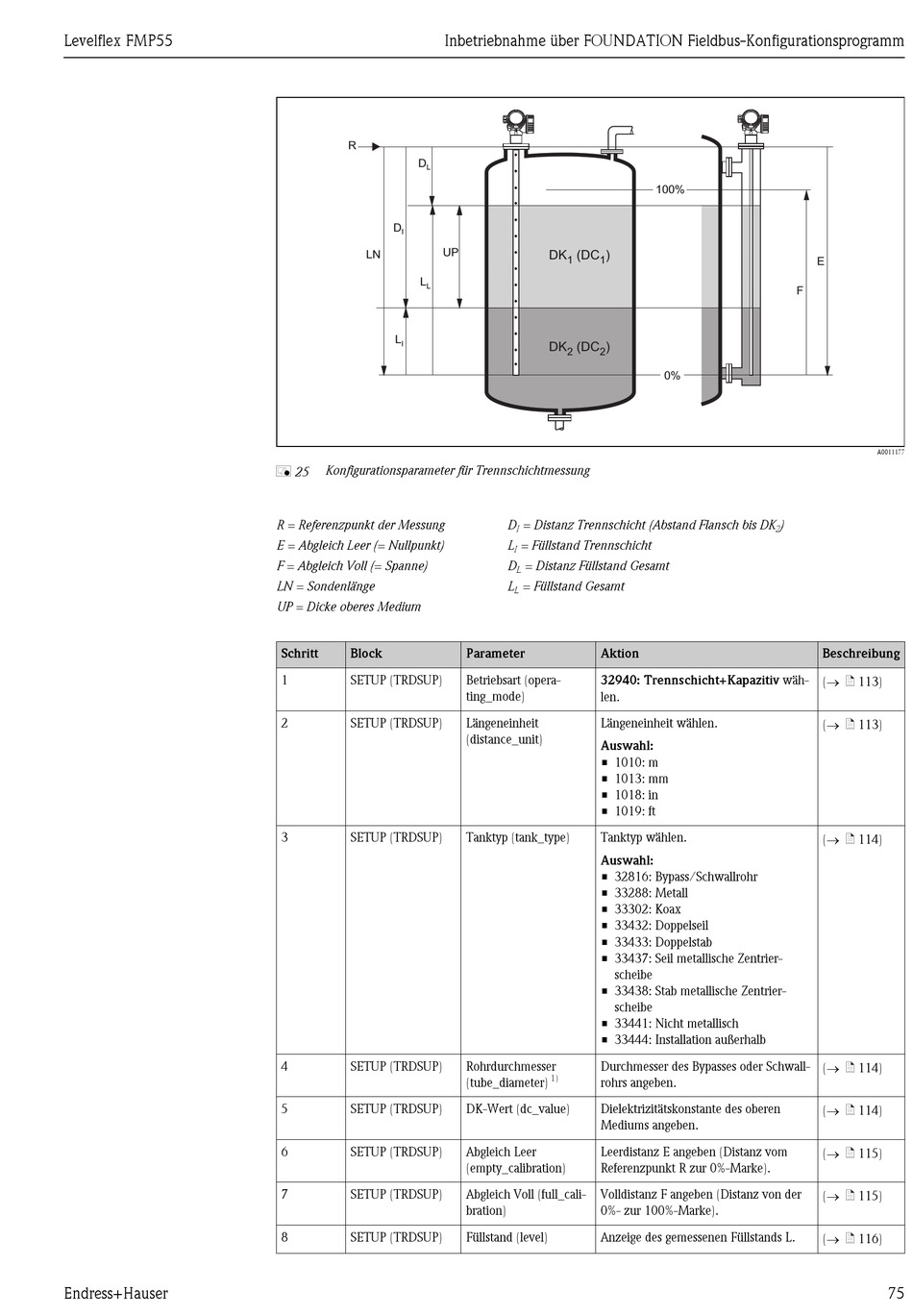

Konfigurationsparameter für Trennschichtmessung
å 25
R = Referenzpunkt der Messung
E = Abgleich Leer (= Nullpunkt)
F = Abgleich Voll (= Spanne)
LN = Sondenlänge
UP = Dicke oberes Medium
Schritt Block
1 SETUP (TRDSUP)
2 SETUP (TRDSUP)
3 SETUP (TRDSUP)
4 SETUP (TRDSUP)
5 SETUP (TRDSUP)
6 SETUP (TRDSUP)
7 SETUP (TRDSUP)
8 SETUP (TRDSUP)
DK ( DC )
1 1
DK (DC )
2 2
D = Distanz Trennschicht (Abstand Flansch bis DK
I
L = Füllstand Trennschicht
I
D = Distanz Füllstand Gesamt
L
L = Füllstand Gesamt
L
Parameter Aktion
Betriebsart (opera- 32940: Trennschicht+Kapazitiv wäh-
ting_mode) len.
Längeneinheit Längeneinheit wählen.
(distance_unit)
Auswahl:
• 1010: m
• 1013: mm
• 1018: in
• 1019: ft
Tanktyp (tank_type) Tanktyp wählen.
Auswahl:
• 32816: Bypass/Schwallrohr
• 33288: Metall
• 33302: Koax
• 33432: Doppelseil
• 33433: Doppelstab
• 33437: Seil metallische Zentrier-
scheibe
• 33438: Stab metallische Zentrier-
scheibe
• 33441: Nicht metallisch
• 33444: Installation außerhalb
Rohrdurchmesser Durchmesser des Bypasses oder Schwall-
1)
(tube_diameter) rohrs angeben.
DK-Wert (dc_value) Dielektrizitätskonstante des oberen
Mediums angeben.
Abgleich Leer Leerdistanz E angeben (Distanz vom
(empty_calibration) Referenzpunkt R zur 0%-Marke).
Abgleich Voll (full_cali- Volldistanz F angeben (Distanz von der
bration) 0%- zur 100%-Marke).
Füllstand (level) Anzeige des gemessenen Füllstands L.
100%
E
F
0%
)
2
Beschreibung
(® ä 113)
(® ä 113)
(® ä 114)
(® ä 114)
(® ä 114)
(® ä 115)
(® ä 115)
(® ä 116)
A0011177
