Technische Information

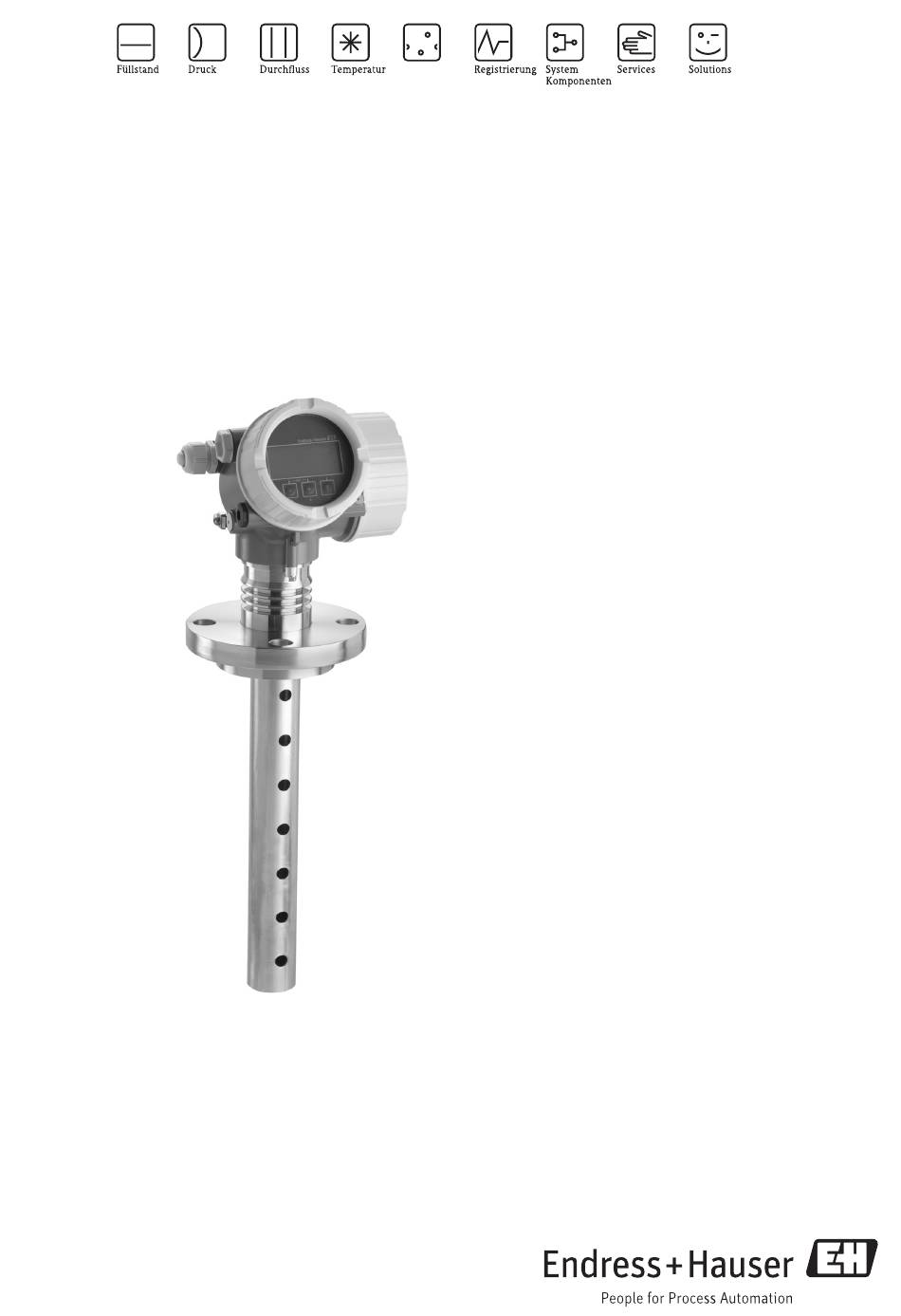

Levelflex FMP55
Geführtes Füllstand-Radar
Trennschicht- und Füllstandmessung in Flüssigkeiten
TI01003F/00/DE/15.12
71206488
Analyse
Anwendungsbereich
• FMP55 - Premiumgerät mit beschichteter Multipara-
metersonde für Trennschichtmessung in den Berei-
chen Öl & Gas, Chemie und Energie.
• Sichere Messwerte, sowohl für die Trennschichtlage
als auch für den Gesamtfüllstand durch redundantes
Messsystem.
• Messbereich bis 10 m (33 ft)
• Prozessanschluss Flansch
• Temperaturbereich: –50...+200 °C (–58...+392 °F)
• Druckbereich: –1...40 bar (–14,5...580 psi)
• Zur Systemintegration stehen folgende Protokolle zur
Verfügung:
– HART mit 4...20 mA analog
– PROFIBUS PA (Profil 3.02)
– FOUNDATION Fieldbus
• Einsatz für Füllstandsüberwachung (MIN, MAX,
Bereich) bis SIL 2 (Einzelgerät) bzw. SIL 3 (Redun-
danz, auch homogen), unabhängig beurteilt durch
TÜV nach IEC 61508
Ihre Vorteile
• Betriebssichere Messung auch:
– bei Trennschicht mit Emulsion
– bei unruhiger Oberfläche und Schaumbildung
– bei wechselnden Produkteigenschaften
• Hohe Verfügbarkeit
• Integrierter Datenspeicher
• Werksabgleich auf Sondenlänge
• Intuitives, menügeführtes Bedienkonzept in Landes-
sprache
• Einfache Integration in Leit- oder Asset-Management
Systeme möglich
• Exakte Geräte- und Prozessdiagnose als schnelle Ent-
scheidungshilfe
• Zulassungen: ATEX, IEC Ex, CSA, FM, NEPSI
