Bedienmöglichkeiten
42
FF-HSE
LD
4
3
BT
PS
1
2

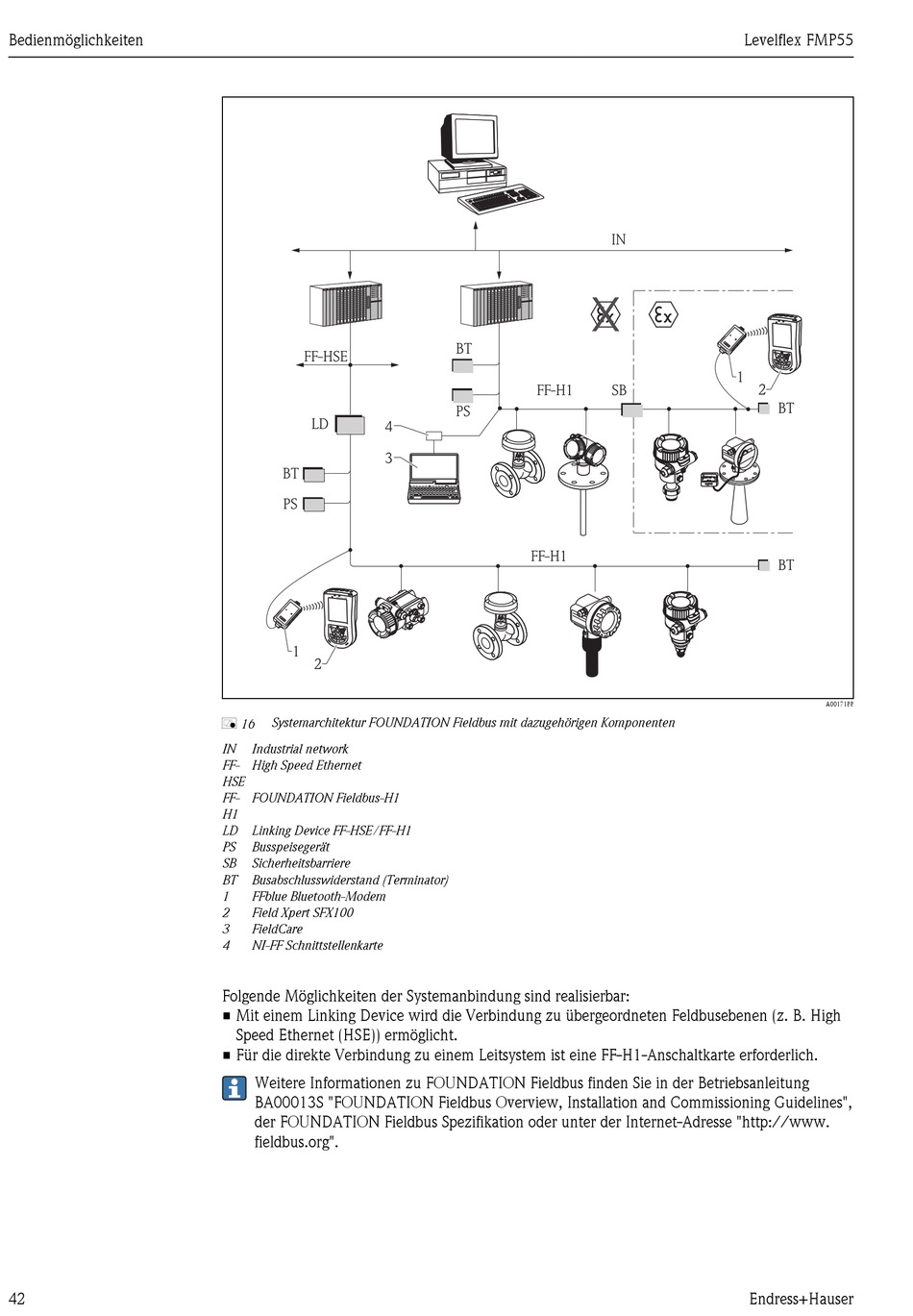

Systemarchitektur FOUNDATION Fieldbus mit dazugehörigen Komponenten
å 16
IN Industrial network
FF- High Speed Ethernet
HSE
FF- FOUNDATION Fieldbus-H1
H1
LD Linking Device FF-HSE/FF-H1
PS Busspeisegerät
SB Sicherheitsbarriere
BT Busabschlusswiderstand (Terminator)
1 FFblue Bluetooth-Modem
2 Field Xpert SFX100
3 FieldCare
4 NI-FF Schnittstellenkarte
Folgende Möglichkeiten der Systemanbindung sind realisierbar:
• Mit einem Linking Device wird die Verbindung zu übergeordneten Feldbusebenen (z. B. High
Speed Ethernet (HSE)) ermöglicht.
• Für die direkte Verbindung zu einem Leitsystem ist eine FF-H1-Anschaltkarte erforderlich.
Weitere Informationen zu FOUNDATION Fieldbus finden Sie in der Betriebsanleitung
BA00013S "FOUNDATION Fieldbus Overview, Installation and Commissioning Guidelines",
der FOUNDATION Fieldbus Spezifikation oder unter der Internet-Adresse "http://www.
fieldbus.org".
IN
BT
FF-H1 SB
PS
FF-H1
Levelflex FMP55
1
2
BT
ENDRESS + HAUSER
%
– + E
BT
A0017188
