RCMB131-01

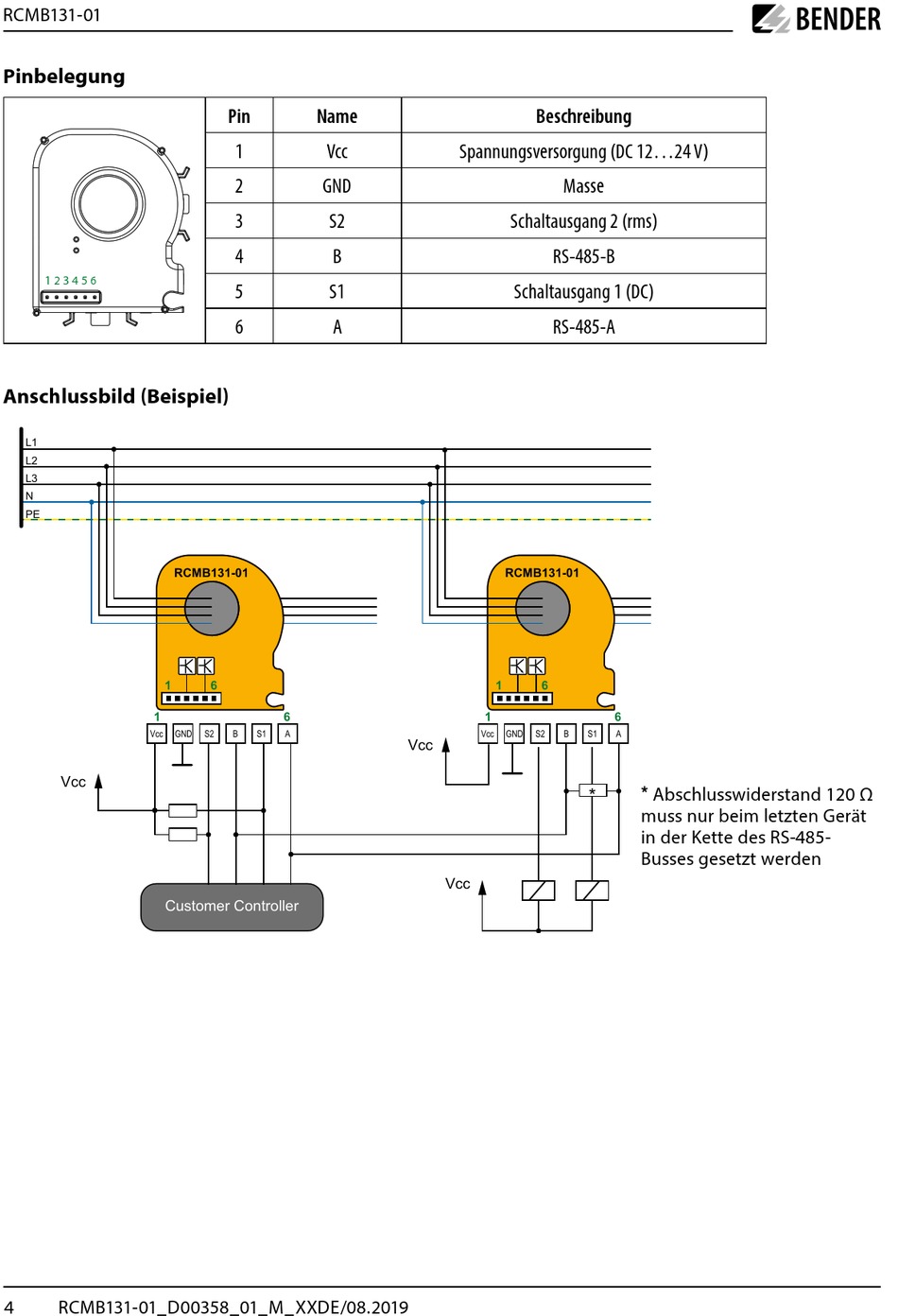

Pinbelegung
1 2 3 4 5 6
Anschlussbild (Beispiel)
L1
L2
L3
N
PE
1
1
Vcc
Vcc
Customer Controller
4
RCMB131-01_D00358_01_M_XXDE/08.2019
Pin
Name
1
Vcc
2
GND
3
S2
4
B
5
S1
6
A
RCMB131-01
6
6
GND
S2
B
S1
A
Beschreibung
Spannungsversorgung (DC 12...24 V)
Masse
Schaltausgang 2 (rms)
RS-485-B
Schaltausgang 1 (DC)
RS-485-A
RCMB131-01
1
6
1
Vcc
GND
S2
B
Vcc
Vcc
6
S1
A
*
* Abschlusswiderstand 120
muss nur beim letzten Gerät
in der Kette des RS-485-
Busses gesetzt werden
