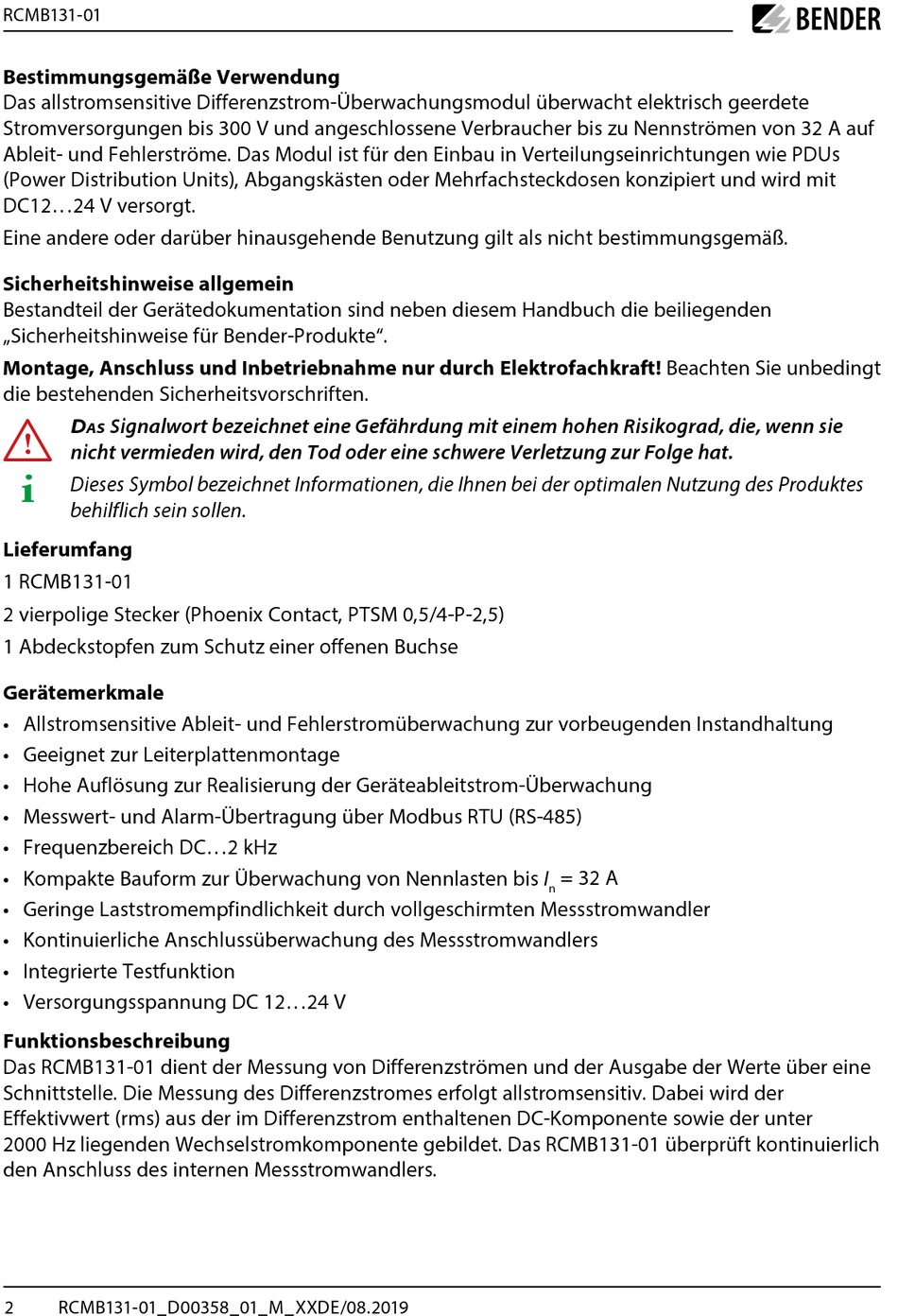

RCMB131-01
Bestimmungsgemäße Verwendung
Das allstromsensitive Differenzstrom-Überwachungsmodul überwacht elektrisch geerdete
Stromversorgungen bis 300 V und angeschlossene Verbraucher bis zu Nennströmen von 32 A auf
Ableit- und Fehlerströme. Das Modul ist für den Einbau in Verteilungseinrichtungen wie PDUs
(Power Distribution Units), Abgangskästen oder Mehrfachsteckdosen konzipiert und wird mit
DC12...24 V versorgt.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Sicherheitshinweise allgemein
Bestandteil der Gerätedokumentation sind neben diesem Handbuch die beiliegenden
„Sicherheitshinweise für Bender-Produkte".
Montage, Anschluss und Inbetriebnahme nur durch Elektrofachkraft! Beachten Sie unbedingt
die bestehenden Sicherheitsvorschriften.
I
Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie
D
AS
nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
i
Dieses Symbol bezeichnet Informationen, die Ihnen bei der optimalen Nutzung des Produktes
behilflich sein sollen.
Lieferumfang
1 RCMB131-01
2 vierpolige Stecker (Phoenix Contact, PTSM 0,5/4-P-2,5)
1 Abdeckstopfen zum Schutz einer offenen Buchse
Gerätemerkmale
• Allstromsensitive Ableit- und Fehlerstromüberwachung zur vorbeugenden Instandhaltung
• Geeignet zur Leiterplattenmontage
• Hohe Auflösung zur Realisierung der Geräteableitstrom-Überwachung
• Messwert- und Alarm-Übertragung über Modbus RTU (RS-485)
• Frequenzbereich DC...2 kHz
• Kompakte Bauform zur Überwachung von Nennlasten bis I
• Geringe Laststromempfindlichkeit durch vollgeschirmten Messstromwandler
• Kontinuierliche Anschlussüberwachung des Messstromwandlers
• Integrierte Testfunktion
• Versorgungsspannung DC 12...24 V
Funktionsbeschreibung
Das RCMB131-01 dient der Messung von Differenzströmen und der Ausgabe der Werte über eine
Schnittstelle. Die Messung des Differenzstromes erfolgt allstromsensitiv. Dabei wird der
Effektivwert (rms) aus der im Differenzstrom enthaltenen DC-Komponente sowie der unter
2000 Hz liegenden Wechselstromkomponente gebildet. Das RCMB131-01 überprüft kontinuierlich
den Anschluss des internen Messstromwandlers.
2
RCMB131-01_D00358_01_M_XXDE/08.2019
= 32 A
n
