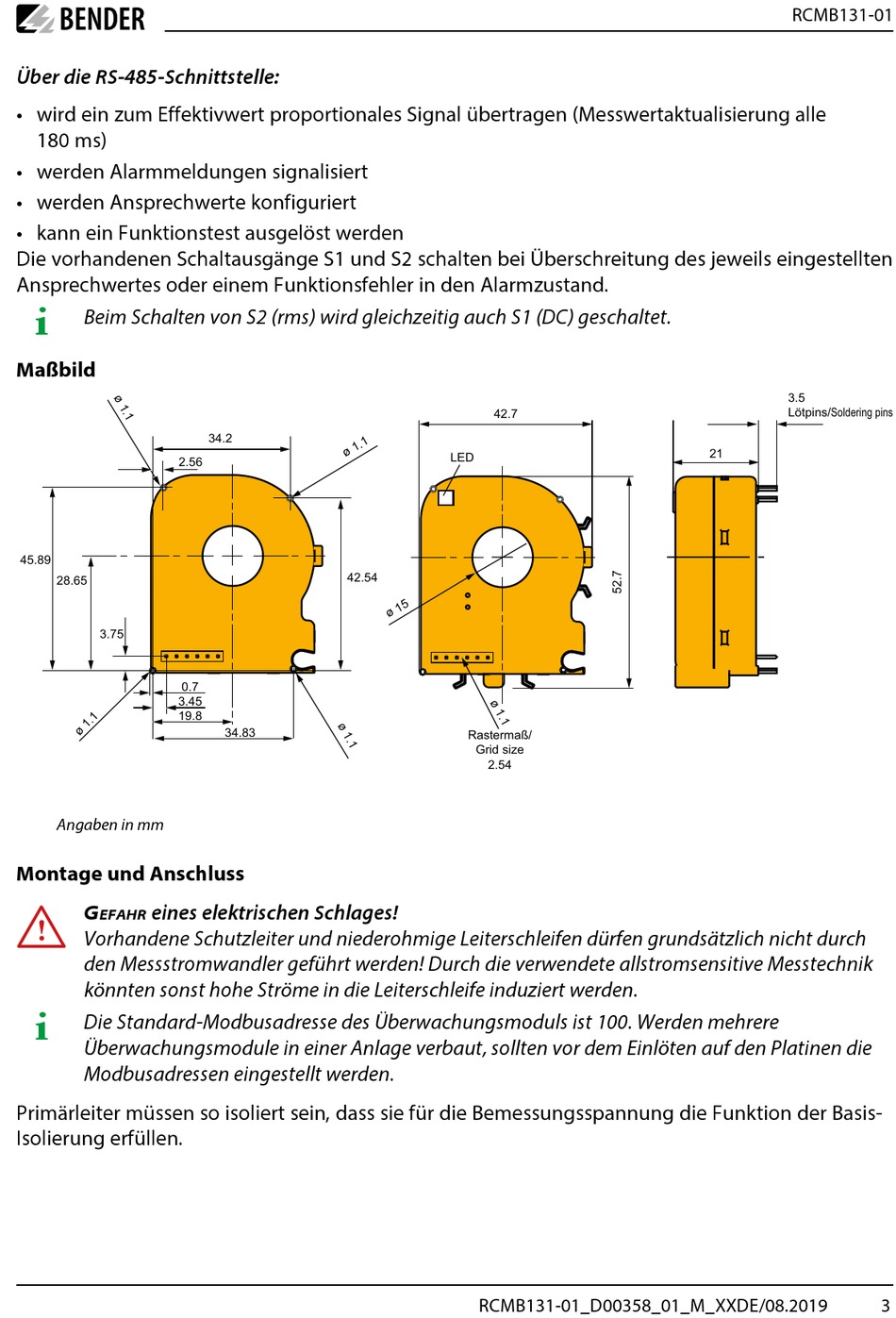

Über die RS-485-Schnittstelle:
• wird ein zum Effektivwert proportionales Signal übertragen (Messwertaktualisierung alle
180 ms)
• werden Alarmmeldungen signalisiert
• werden Ansprechwerte konfiguriert
• kann ein Funktionstest ausgelöst werden
Die vorhandenen Schaltausgänge S1 und S2 schalten bei Überschreitung des jeweils eingestellten
Ansprechwertes oder einem Funktionsfehler in den Alarmzustand.
i
Beim Schalten von S2 (rms) wird gleichzeitig auch S1 (DC) geschaltet.
Maßbild
2.56
45.89
28.65
3.75
0.7
3.45
19.8
Angaben in mm
Montage und Anschluss
I
eines elektrischen Schlages!
G
EFAHR
Vorhandene Schutzleiter und niederohmige Leiterschleifen dürfen grundsätzlich nicht durch
den Messstromwandler geführt werden! Durch die verwendete allstromsensitive Messtechnik
könnten sonst hohe Ströme in die Leiterschleife induziert werden.
i
Die Standard-Modbusadresse des Überwachungsmoduls ist 100. Werden mehrere
Überwachungsmodule in einer Anlage verbaut, sollten vor dem Einlöten auf den Platinen die
Modbusadressen eingestellt werden.
Primärleiter müssen so isoliert sein, dass sie für die Bemessungsspannung die Funktion der Basis-
Isolierung erfüllen.
34.2
42.54
34.83
42.7
LED
Rastermaß/
Grid size
2.54
RCMB131-01_D00358_01_M_XXDE/08.2019
RCMB131-01
3.5
Lötpins/Soldering pins
21
3
