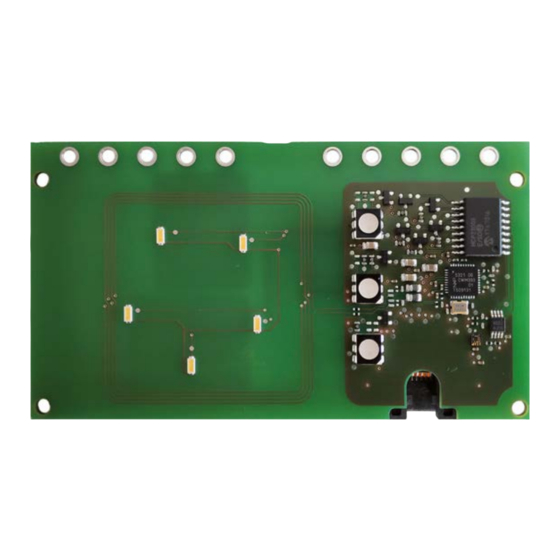

- Seite 1 RFID105-L1 Zur Nutzung in Kombination mit Ladereglern für Elektro- fahrzeuge, Wallboxen oder für Ladepunkte an Straßen- leuchten Abbildung ähnlich RFID105-L1_D00453_00_M / 06.2021 Handbuch DE...
-
Seite 2: Service Und Support Für Bender-Produkte
Service und Support für Bender-Produkte Kundenservice Technische Unterstützung Carl-Benz-Strasse 8 • 35305 Grünberg • Germany Telefon: +49 6401 807-760 0700BenderHelp * Fax: +49 6401 807-629 E-Mail: support@bender-service.de 365 Tage von 07:00 - 20:00 Uhr (MEZ/UTC +1) * Festnetz dt. Telekom: Mo-Fr von 9-18 Uhr: 6,3 Cent / 30 Sek.; übrige Zeit: 6,3 Cent / Min. -
Seite 3: Inhaltsverzeichnis
Schulungen und Seminare ........................5 Lieferbedingungen ........................... 5 Kontrolle, Transport und Lagerung ....................5 Gewährleistung und Haftung ....................... 6 Entsorgung von Bender Geräten ......................6 Sicherheit ..............................6 RFID-Modul ........................ 7 Bestimmungsgemäße Verwendung ....................7 Maße und Montage ..........................7 2.2.1... - Seite 4 RFID105-L1_D00453_00_M / 06.2021...
-
Seite 5: Allgemeine Hinweise
Schulungen und Seminare www.bender.de -> Fachwissen -> Seminare. Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender. Sie sind gedruckt oder als Datei bei Bender er- hältlich. Für Softwareprodukte gilt: „Softwareklausel zur Überlassung von Standard-Software als Teil von Lieferungen, Ergänzung und Änderung der Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie“... -
Seite 6: Gewährleistung Und Haftung
• Eigenmächtigen baulichen Veränderungen am Gerät. • Nichtbeachten der technischen Daten. • Unsachgemäß durchgeführten Reparaturen • Verwendung von Zubehör und Ersatzteilen, die Bender nicht empfiehlt • Katastrophenfällen durch Fremdkörpereinwirkung und höhere Gewalt. • Montage und Installation mit nicht empfohlenen Gerätekombinationen. -
Seite 7: Rfid-Modul
RFID-Modul Bestimmungsgemäße Verwendung Dieses Handbuch beschreibt ein RFID-Modul, das nur in Verbindung mit Ladereglern von Bender verwendet wer- den kann. Der Laderegler wurde für die Verwendung in Ladestationen für Elektrofahrzeuge (EV), Wallboxen und Ladepunkte in Straßenleuchten entwickelt. Dieses Dokument ist zusammen mit den Handbüchern der Laderegler zu verwenden, welche unter folgender URL heruntergeladen werden können:... -
Seite 8: Led Status
RFID-Modul ! Geräteschaden durch elektrostatische Entladung! Elektrostatische Entladung (ESD) kann zu orsicht Schäden an elektronischen Komponenten führen. Beachten Sie die Vorsichtsmaßnahmen für den Umgang mit elektrostatisch gefährdeten Komponenten gemäß DIN EN 61340-5-1 und DIN EN 61340-5-2. Das mitgelieferte RJ45-Kabel hat eine Länge von 50 cm. Maximale Kabellänge: < 3 m. LED Status Abb. -
Seite 9: Betrieb
RFID105-L1 Betrieb Der Ladevorgang wird gestartet, indem eine gültige RFID-Karte an das Lesegerät des Moduls gehalten wird. Der Status der LEDs verändert sich. Der Ladevorgang wird abgeschlossen, indem die RFID-Karte erneut an das Ladesystem gehalten wird. 2.4.1 Belegung RJ45-Stecker Pin-Nummer Beschreibung I2C (nicht für RFID-Funktionalität verwendet) -
Seite 10: Technische Daten
• EN 61851-22: 2002 • EN 50581: 2012 • ETSI EN 301 489-1 V2.1.1: 2017 • ETSI EN 301 489-3 V2.1.1 Final Draft: 2017 • EN 300 330 V2.1.1: 2017 Bestellangaben Art.-Nr. RFID105-L1 (RJ45-Kabel (Länge 500 mm) enthalten) B 94060105 RFID105-L1_D00453_00_M / 06.2021... -
Seite 11: Konformitätserklärung
RFID105-L1 Konformitätserklärung Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg/Germany Londorfer Straße 65 • 35305 Grünberg/Germany Phone: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de EU - K o n f o r m i t ä t s e r k l ä r u n g... - Seite 12 Nachdruck und Vervielfältigung Reprinting and duplicating nur mit Genehmigung des Herausgebers. only with permission of the publisher. Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Deutschland PO Box 1161 • 35301 Grünberg • Germany Londorfer Str.
