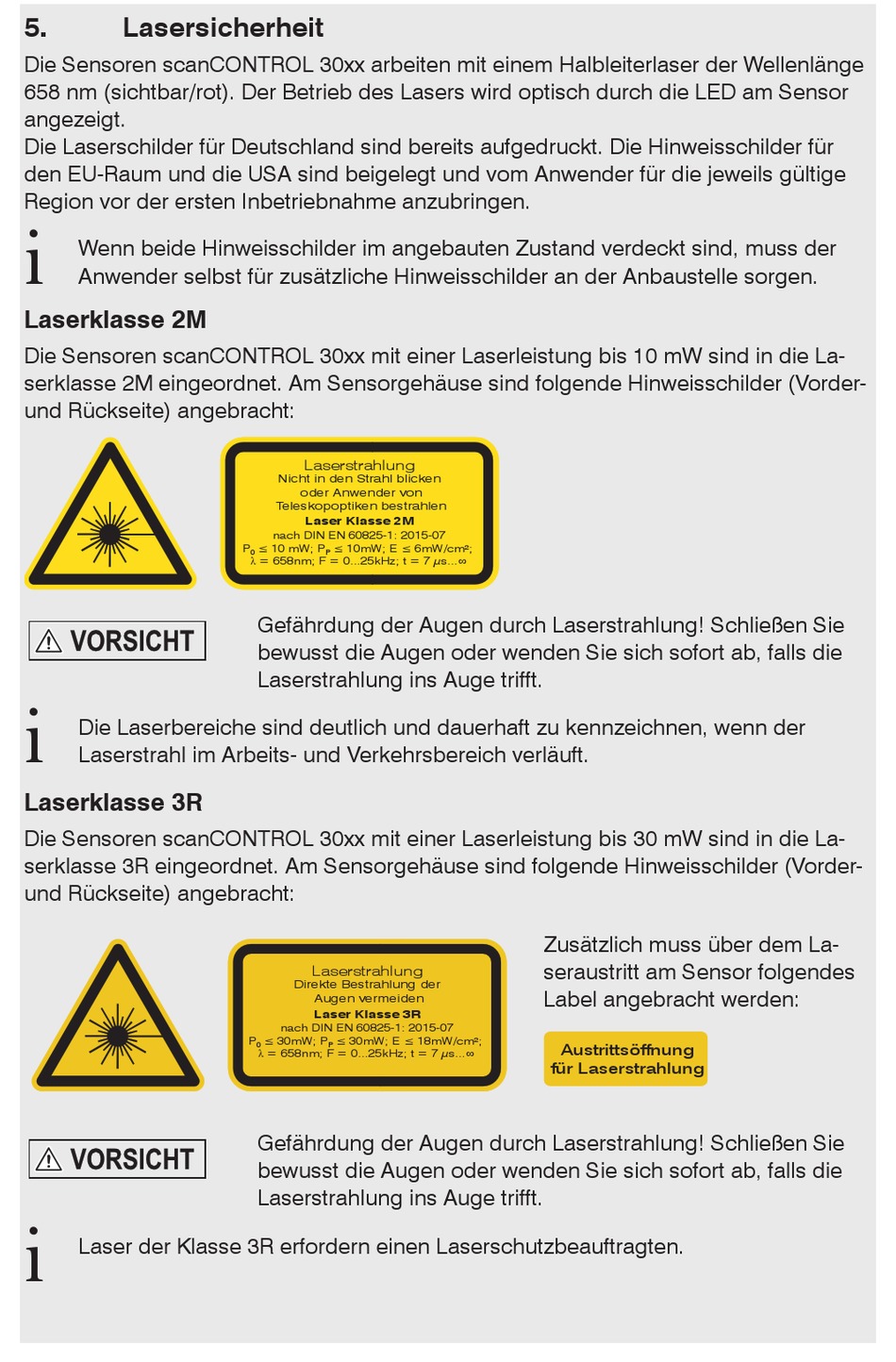

5.

Lasersicherheit

Die Sensoren scanCONTROL 30xx arbeiten mit einem Halbleiterlaser der Wellenlänge
658 nm (sichtbar/rot). Der Betrieb des Lasers wird optisch durch die LED am Sensor
angezeigt.
Die Laserschilder für Deutschland sind bereits aufgedruckt. Die Hinweisschilder für
den EU-Raum und die USA sind beigelegt und vom Anwender für die jeweils gültige
Region vor der ersten Inbetriebnahme anzubringen.
i
Wenn beide Hinweisschilder im angebauten Zustand verdeckt sind, muss der
Anwender selbst für zusätzliche Hinweisschilder an der Anbaustelle sorgen.
Laserklasse 2M
Die Sensoren scanCONTROL 30xx mit einer Laserleistung bis 10 mW sind in die La-
serklasse 2M eingeordnet. Am Sensorgehäuse sind folgende Hinweisschilder (Vorder-
und Rückseite) angebracht:
i
Die Laserbereiche sind deutlich und dauerhaft zu kennzeichnen, wenn der
Laserstrahl im Arbeits- und Verkehrsbereich verläuft.
Laserklasse 3R
Die Sensoren scanCONTROL 30xx mit einer Laserleistung bis 30 mW sind in die La-
serklasse 3R eingeordnet. Am Sensorgehäuse sind folgende Hinweisschilder (Vorder-
und Rückseite) angebracht:
i
Laser der Klasse 3R erfordern einen Laserschutzbeauftragten.
Laserstrahlung
Nicht in den Strahl blicken
oder Anwender von
Teleskopoptiken bestrahlen
Laser Klasse 2M
nach DIN EN 60825-1: 2015-07
P ≤ 10 mW; P ≤ 10mW; E ≤ 6mW/cm²;
0 P
 = 658nm; F = 0...25kHz; t = 7 µs...∞
Gefährdung der Augen durch Laserstrahlung! Schließen Sie
bewusst die Augen oder wenden Sie sich sofort ab, falls die
Laserstrahlung ins Auge trifft.
Laserstrahlung
Direkte Bestrahlung der
Augen vermeiden
Laser Klasse 3R
nach DIN EN 60825-1: 2015-07
P ≤ 30mW; P ≤ 30mW; E ≤ 18mW/cm²;
0 P
 = 658nm; F = 0...25kHz; t = 7 µs...∞
Gefährdung der Augen durch Laserstrahlung! Schließen Sie
bewusst die Augen oder wenden Sie sich sofort ab, falls die
Laserstrahlung ins Auge trifft.
Zusätzlich muss über dem La-
seraustritt am Sensor folgendes
Label angebracht werden:
Austrittsöffnung
für Laserstrahlung
