- Es kann eine feste IP-Adresse vergeben werden.
Verwenden Sie das auf der CD mitgelieferte Programm „SensorFinder", um die
oben beschriebenen Sensor-Einstellungen vorzunehmen.

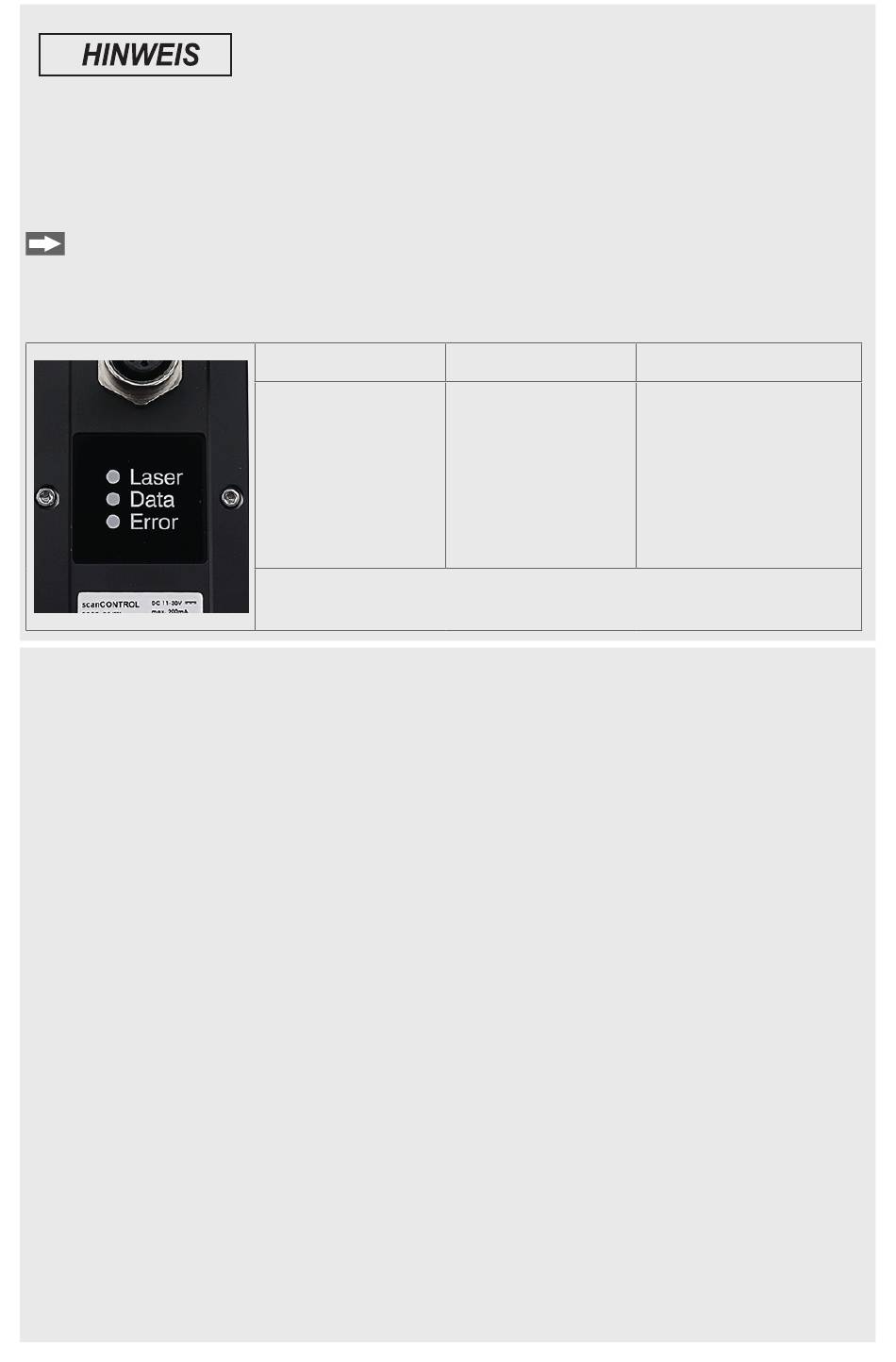

LED-Anzeigen

7. Systemvoraussetzungen
scanCONTROL Configuration Tools
Folgende Mindest-Systemvoraussetzungen sind notwendig:
- Windows 7 (32 Bit und 64 Bit), Windows 8 oder 8.1 (32 Bit und 64 Bit), Windows 10
(32 Bit und 64 Bit)
- 1-GHz-Prozessor (32 bit und 64 bit) oder höher / 1 GB RAM
- Bildschirm-Auflösung: 1024x76
scanCONTROL 3D-View
Folgende Mindest-Systemvoraussetzungen sind notwendig:
- Windows 7 (64 Bit), Windows 8 oder 8.1 (64 Bit), Windows 10 (64 Bit)
- 1-GHz-Prozessor (64 bit) oder höher
- 1 GB RAM
- Bildschirm-Auflösung: 1024x768
- Grafikkarte / GPU mit OpenGL 3.1 oder höher
Wird der Sensor an einem POE-fähigen Netzwerkanschluss/
Switch betrieben, und wird zusätzlich die Spannungsver-
sorgung über die Multifunktionsbuchse verwendet, müssen
diese beiden Spannungsversorgungen galvanisch voneinan-
der getrennt sein.
> Beschädigung des Sensors und/oder der Ethernet-Karte!
Laser
LED
Gelb: Laser an
Data
Die LED blinkt grün, lange während einer aktiven
Datenübertragung und kurz für Steuerzugriffe.
Data
LED
Grün: Messen
Grün, blinken:
Datenübertra-
gung
Error
LED
Rot, blinken: Fehler-
code, siehe Betriebs-
anleitung Kap. 11.
