CARDIOSTRONG TX40e Montage- Und Bedienungsanleitung Seite 16

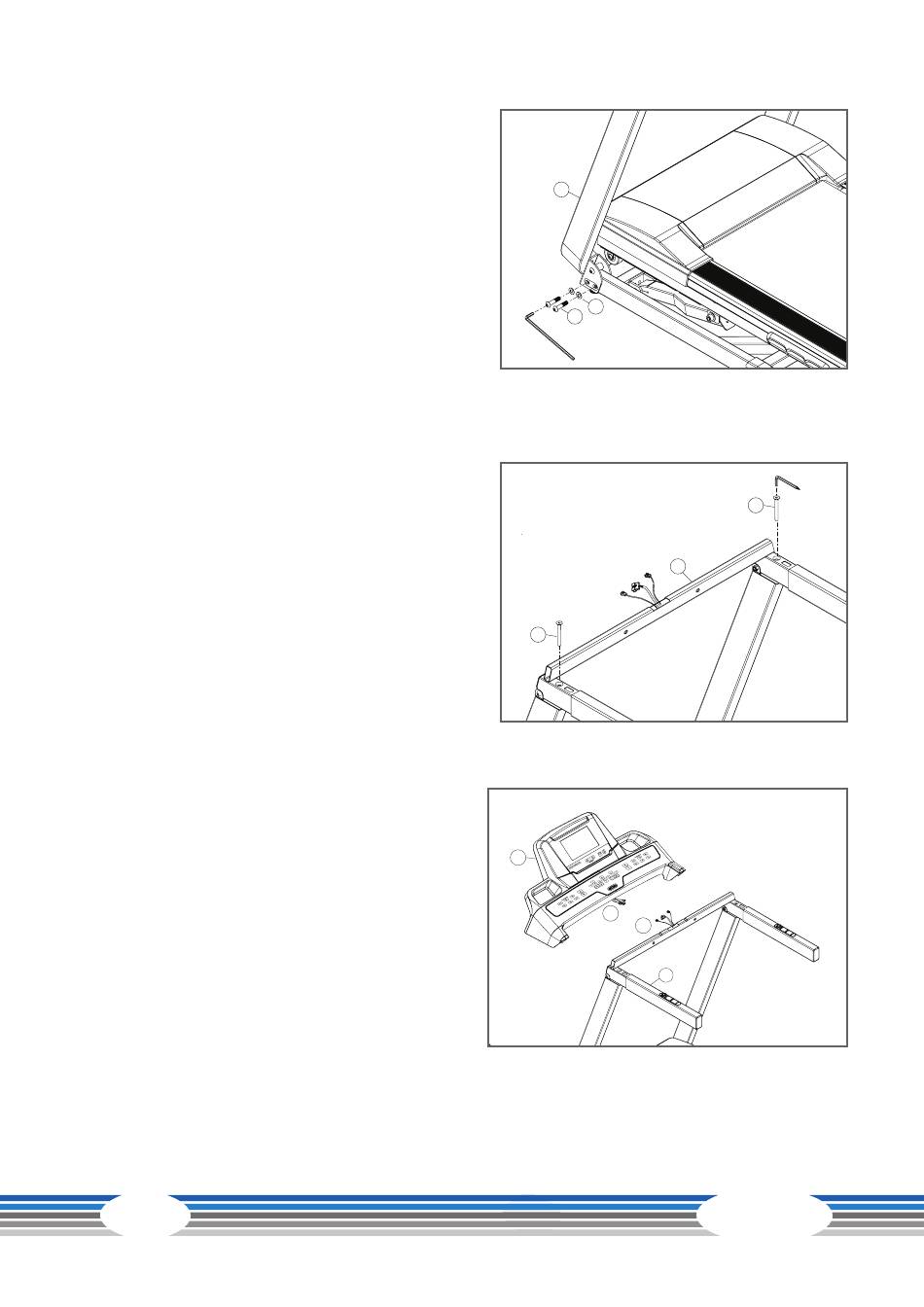

Schritt 4: Montage des Stützrahmens und der Handgriffe
1. Montieren Sie zwei Schrauben (6) und zwei
Unterlegscheiben (7) mit dem M6 Schlüssel am
Stützrahmen (3).
2. Entnehmen Sie zwei Schrauben (9) und den M5
Schlüssel aus der Packung.
3. Montieren Sie die Schrauben (9) am Aufbau der
Handgriffe (5).
Schritt 5: Montage der Konsole
1. Verbinden Sie die Konsole mit den Pulskabeln
(8a und 8b).
2. Legen Sie den Aufbau der Konsolen (4) auf den
Aufbau der Handgriffe (5).
16
3
3
7
6
7
6
5
5
9
9
4
8a
8b
5
4
8a
9
9
TX40e
