7 Inbetriebnahme
Beispiel
28
26
24
22
20
18
16
14
12
10
8
6
2
4
100 125 150
1
83319701 1/2020-10 Et
Montage- und Betriebsanleitung
Ölbrenner WL40/1-A Z-1LN-A

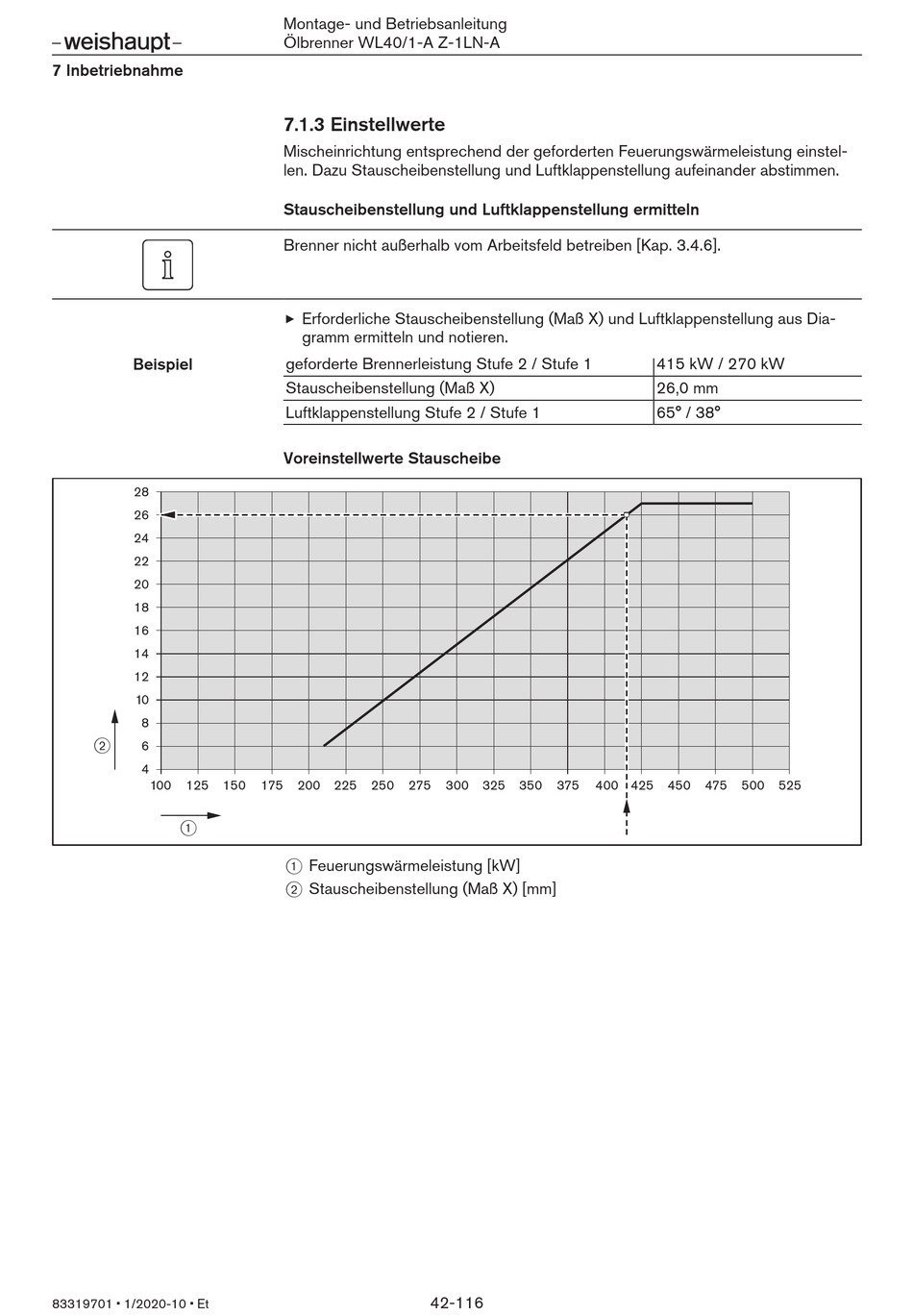

7.1.3 Einstellwerte

Mischeinrichtung entsprechend der geforderten Feuerungswärmeleistung einstel-
len. Dazu Stauscheibenstellung und Luftklappenstellung aufeinander abstimmen.
Stauscheibenstellung und Luftklappenstellung ermitteln
Brenner nicht außerhalb vom Arbeitsfeld betreiben [Kap. 3.4.6].
Erforderliche Stauscheibenstellung (Maß X) und Luftklappenstellung aus Dia-
gramm ermitteln und notieren.
geforderte Brennerleistung Stufe 2 / Stufe 1
Stauscheibenstellung (Maß X)
Luftklappenstellung Stufe 2 / Stufe 1
Voreinstellwerte Stauscheibe
175 200 225 250 275
1 Feuerungswärmeleistung [kW]
2 Stauscheibenstellung (Maß X) [mm]
42-116
300 325 350 375 400
415 kW / 270 kW
26,0 mm
65° / 38°
425 450 475 500 525
