Montage- und Betriebsanleitung
Ölbrenner WL5-PB-H purflam®
83242001 1/2019-03

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WL5-PB-H purflam

Inhaltszusammenfassung für Weishaupt WL5-PB-H purflam

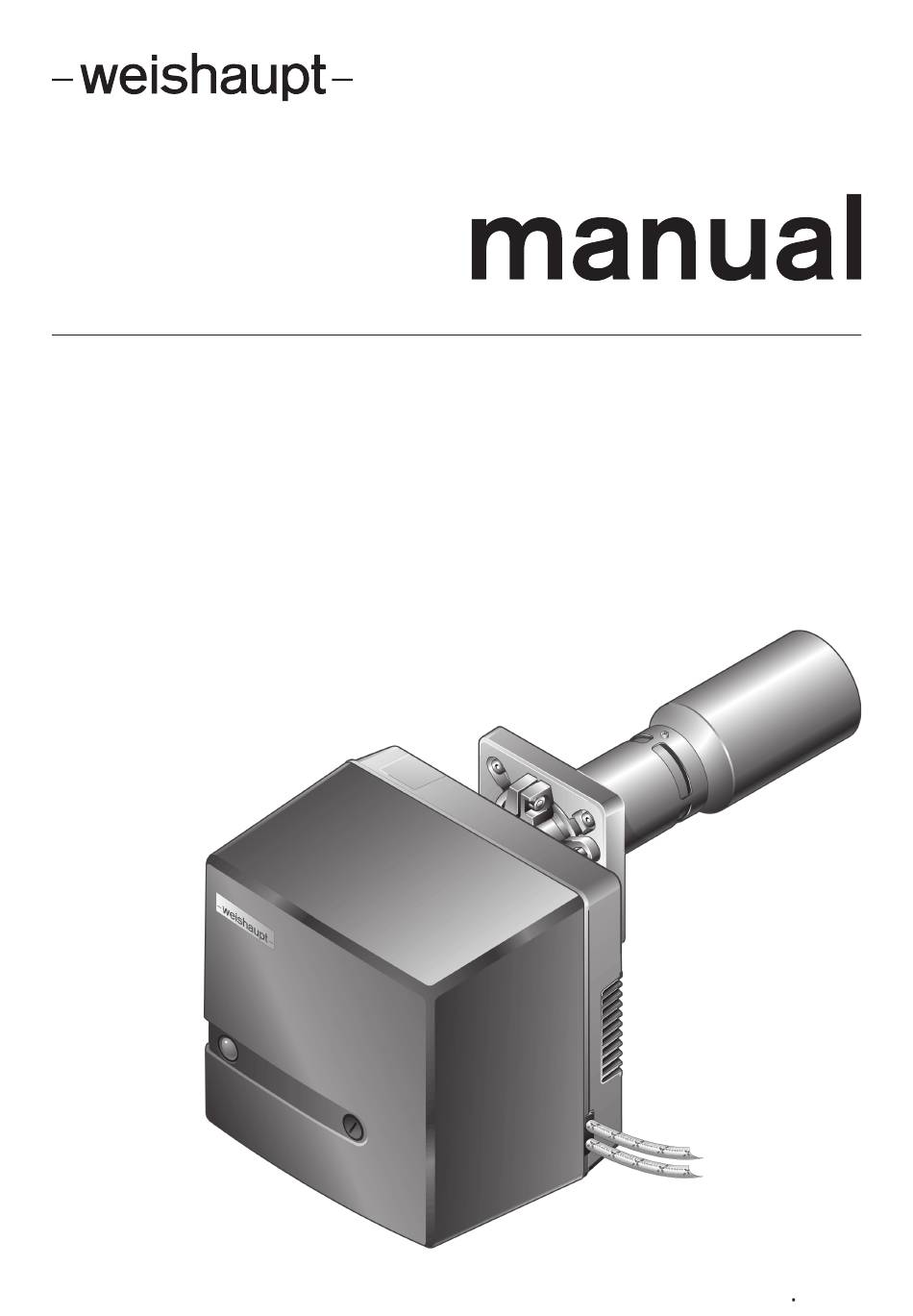

  • Seite 1 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 83242001 1/2019-03...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® Benutzerhinweise ...................... 4 1.1   Zielgruppe ........................ 4 1.2   Symbole  .........................  4 1.3   Gewährleistung und Haftung  .................. 5 Sicherheit .......................... 6 2.1   Bestimmungsgemäße Verwendung .................  6 2.2   Sicherheitsmaßnahmen  .................... 6 2.2.1   Normalbetrieb  ...................... 6 2.2.2  ...
  • Seite 3 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 7.2   Brenner einregulieren .................... 30 7.3   Abschließende Arbeiten  ................... 32 7.4   Verbrennung prüfen .................... 32 Außerbetriebnahme .....................  33 Wartung .......................... 34 9.1   Hinweise zur Wartung  .................... 34 9.2   Wartungsplan  ...................... 35 9.3   Serviceposition  ...................... 36 9.4   Düse austauschen  ..................... 37 9.5  ...

  • Seite 4: Benutzerhinweise

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten.

  • Seite 5: Gewährleistung Und Haftung

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: nicht bestimmungsgemäße Verwendung, Nichtbeachten der Anleitung, Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten,...

  • Seite 6: Sicherheit

    Werkzeuge nach EN 60900 verwenden. 2.3 Elektrische Arbeiten 2.4 Bauliche Veränderungen Umbaumaßnahmen sind nur mit schriftlicher Zustimmung der Max Weishaupt GmbH zulässig. Nur Zusatzkomponenten einbauen, die gemeinsam mit dem Gerät geprüft wur- den. Keine Brennraumeinsätze verwenden, die den Ausbrand der Flamme behindern.

  • Seite 7: Schallemission

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 2 Sicherheit 2.5 Schallemission Die Schallemission wird durch das akustische Verhalten aller am Verbrennungssys- tem beteiligten Komponenten bestimmt. Ein hoher Schalldruckpegel kann bei längerer Einwirkung Schwerhörigkeit verursa- chen. Bedienpersonal mit persönlicher Schutzausrüstung ausstatten. Die Schallemission kann mit einer Schalldämmhaube weiter reduziert werden.

  • Seite 8: Produktbeschreibung

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WL5-PB-H 1.19 Baureihe: W-Brenner Brennstoff: Heizöl EL Baugröße Brennertyp: purflam (Blaubrenner) Konstruktionsstand Ausführung: Düsenstock mit Ölvorwärmung Mischeinrichtungsgröße Luftdüsengröße 8-76 83242001 1/2019-03 Et...

  • Seite 9: Serialnummer

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 3 Produktbeschreibung 3.2 Serialnummer Die Serialnummer auf dem Typenschild identifiziert das Produkt eindeutig. Sie ist für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Ser. Nr.: 9-76 83242001 1/2019-03 Et...

  • Seite 10: Funktion

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 3 Produktbeschreibung 3.3 Funktion 3.3.1 Luftzufuhr Gebläse mit Drehzahlsteuerung Das Gebläse fördert die Luft vom Lufteinlass über den Ansaugstutzen in den Mischkopf. Die Gebläsedrehzahl wird über ein Potentiometer eingestellt. Dadurch wird die Luftmenge und der Mischdruck für die Verbrennung angepasst.

  • Seite 11: Elektrische Teile

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 3 Produktbeschreibung 3.3.3 Elektrische Teile Feuerungsmanager Der Feuerungsmanager W-FM ist die Steuerungseinheit vom Brenner. Er steuert den Funktionsablauf und überwacht die Flamme. Pumpenmotor Der Pumpenmotor treibt die Ölpumpe an. Zündgerät Das elektronische Zündgerät erzeugt an der Elektrode einen Funken, der das Brennstoff-Luft-Gemisch entzündet.

  • Seite 12: Programmablauf

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 3 Produktbeschreibung 3.3.4 Programmablauf Ölvorwärmung Bei Wärmeanforderung und nach der Initialisierungszeit (T ) erwärmt der Wärme- tauscher das Öl im Düsenstock (T Erreicht die Temperatur ca. 45 °C schließt der Temperaturschalter. Vorbelüftung Der Pumpenmotor und das Gebläse starten. Das Gebläse läuft mit 95 % der Be- triebsdrehzahl (T ).
  • Seite 13 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 3 Produktbeschreibung W-FM 05 T1 T2 Flammenfühler Heizzeit Wärmetauscher Luftdruckwächter Initialisierungszeit: 1 s Temperatur- oder Druckregler Nachbelüftungszeit: 1,2 s Wärmetauscher Nachzündzeit: 15 s Temperatur- oder Druckbegrenzer Sicherheitszeit: 4,6 s Magnetventil Vorbelüftungszeit: 16 s Gebläse Vorzündzeit: ca.

  • Seite 14: Technische Daten

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten DIN CERTCO 5G936 Grundlegende Normen EN 267:2011 Weitere Normen, siehe EU-Konformitätserklärung. 3.4.2 Elektrische Daten Netzspannung / Netzfrequenz 230 V / 50 Hz Leistungsaufnahme Start max 231 W Leistungsaufnahme Betrieb max 181 W...

  • Seite 15: Emissionen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 3 Produktbeschreibung 3.4.5 Emissionen Abgas Der Brenner entspricht nach EN 267 der Emissionsklasse 3. Die NO -Werte werden beeinflusst durch: Feuerraumabmessung, Abgasführung, Brennstoff, Verbrennungsluft (Temperatur und Feuchte), Mediumtemperatur. Schall Zweizahl-Schallemissionswerte WL5-PB-H WL5-PB-H WL5-PB-H WL5-PB-H WL5-PB-H 1.19...

  • Seite 16: Leistung

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 3 Produktbeschreibung 3.4.6 Leistung Feuerungswärmeleistung Der Leistungsbereich ist abhängig von: Baugröße der Mischeinrichtung (1. oder 2.), Durchmesser der Luftdüse (19 … 25 mm) Mischeinrichtung Feuerungswärmeleis- Öldurchsatz [kg/h] tung [kW] ME 1.19 16,5 … 20,0 1,4 … 1,7 ME 1.21...

  • Seite 17: Abmessungen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 3 Produktbeschreibung 3.4.7 Abmessungen Brenner - weishaupt - 286 mm 0 ... 90 mm 240 mm ME 1.10 … 1.24 80 mm 100 mm 200 … 290 mm 338 mm ME 2.24/2.25 90 mm 105 mm 240 …...

  • Seite 18: Montage

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 4 Montage 4 Montage 4.1 Montagebedingungen Brennertyp und Arbeitsfeld Brenner und Wärmeerzeuger müssen aufeinander abgestimmt sein. Brennertyp und Brennerleistung prüfen. Aufstellraum Vor der Montage sicherstellen, dass: der Platz für die Normal- und Serviceposition ausreicht [Kap. 3.4.7], die Verbrennungsluftzufuhr ausreicht, ggf.

  • Seite 19: Leistung Prüfen

    31,1 0,60 27,3 28,8 29,7 30,9 32,0 33,2 34,4 0,65 – – – 33,1 34,3 35,5 36,7 0,75 – – 37,2 38,6 39,7 40,7 42,1 Die Leistungswerte wurden am Prüfstand ermittelt, sie entsprechen nicht dem Weishaupt-Rechenschieber. 19-76 83242001 1/2019-03 Et...

  • Seite 20: Brenner Montieren

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 4 Montage 4.3 Brenner montieren Brennerflansch 1 vom Brennergehäuse entfernen. Flanschdichtung 2 und Brennerflansch 1 mit Schrauben 3 an den Wärmeer- zeuger montieren. Ringspalt zwischen Flammkopf und Ausmauerung mit nicht brennbarem, elasti- schem Isolationsmaterial ausfüllen (nicht ausmauern).
  • Seite 21 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 4 Montage Brenner in den Brennerflansch 3 einführen. Schiebeflansch 4 im Bajonett-Prinzip mit den Schrauben 2 befestigen. Ggf. Klemmschraube 1 am Schiebeflansch öffnen und die Einbautiefe durch Verschieben vom Brenner anpassen [Kap. 4.1]. 21-76 83242001 1/2019-03 Et...

  • Seite 22: Installation

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 5 Installation 5 Installation 5.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Bedingungen für Ölpumpe prüfen Saugwiderstand max 0,4 bar Vorlaufdruck max 2 bar Vorlauftemperatur max 60 °C An der Pumpe gemessen.
  • Seite 23 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 5 Installation Ölversorgung anschließen, dabei: Ölschläuche nicht verdrehen, mechanische Spannung vermeiden, erforderliche Schlauchlänge für die Serviceposition beachten, Ölschläuche nicht knicken (Biegeradius 1 von 50 mm nicht unterschreiten). Wenn ein Anschluss unter diesen Bedingungen nicht möglich ist: Ölversorgung installationsseitig anpassen.

  • Seite 24: Elektroanschluss

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 5 Installation 5.2 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden.

  • Seite 25: Bedienung

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 6 Bedienung 6 Bedienung 6.1 Bedienfeld Schaden am Feuerungsmanager durch falsche Bedienung Gewaltsames Drücken der Leuchttaste kann den Feuerungsmanager beschädigen. Leuchttaste nur leicht drücken. VORSICHT Die Leuchttaste am Feuerungsmanager hat folgende Funktionen: Betriebszustand anzeigen [Kap. 6.2], Fehlercode anzeigen [Kap. 10.1.2],...

  • Seite 26: Inbetriebnahme

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine richtig durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind, die Verbrennungsluftzufuhr ausreicht, ggf. Fremdluftansaugung installieren, der Ringspalt zwischen Flammrohr und Wärmeerzeuger ausgefüllt ist,...

  • Seite 27: Messgeräte Anschließen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 7 Inbetriebnahme 7.1.1 Messgeräte anschließen Druckmessgerät und Strommessgerät Druckmessgerät für Mischdruck. Strommessgerät für Flammensignal. Druckmessgerät 2 anschließen. Prüfadapter Nr. 13 erforderlich (Bestell-Nr. 240 050 12 052). Stecker Nr. 13 ausstecken. Prüfadapter Nr. 13 einsetzen. Strommessgerät 1 anschließen.
  • Seite 28 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 7 Inbetriebnahme Öldruckmessgeräte an Ölpumpe Vakuummeter für Saugwiderstand/Vorlaufdruck. Manometer für Pumpendruck. Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schaden führen. Öldruckmessgeräte nach der Inbetriebnahme entfernen. WARNUNG Brennstoff-Absperreinrichtungen schließen.

  • Seite 29: Einstellwerte

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 7 Inbetriebnahme 7.1.2 Einstellwerte Mischdruck ermitteln Nach vorgegebener Feuerungswärmeleistung den Mischdruck aus Diagramm er- mitteln und notieren. 11,0 10,5 10,0 Feuerungswärmeleistung [kW] Mischdruck [mbar] Richtwerte, die je nach Feuerraumwiderstand abweichen können. 7.1.3 Luftdruckwächter voreinstellen Die Voreinstellung vom Luftdruckwächter gilt nur für den erstmaligen Brennerstart.

  • Seite 30: Brenner Einregulieren

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 7 Inbetriebnahme 7.2 Brenner einregulieren Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Während der Inbetriebnahme prüfen: Flammensignal [Kap. 7.1.1], Saugwiderstand oder Vorlaufdruck Ölpumpe [Kap. 5.1], Mischdruck [Kap. 7.1.2].
  • Seite 31 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 7 Inbetriebnahme 4. Luftdruckwächter einstellen Um den Berührungsschutz zu den elektrischen Anschlüssen sicherzustellen, muss die Abdeckung mit Schraube 1 befestigt sein. Schraube 3 lösen. Einstellscheibe 2 langsam drehen, bis der Brenner abschaltet. Der Luftdruckwächter ist eingestellt. Abschaltgrenze vom Luftdruckwächter entspricht der Verbrennungsgrenze.

  • Seite 32: Abschließende Arbeiten

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 7 Inbetriebnahme 7.3 Abschließende Arbeiten Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schaden führen. WARNUNG Öldruckmessgeräte nach der Inbetriebnahme entfernen. Regel- und Sicherheitseinrichtungen prüfen. Ölführende Bauteile auf Dichtheit prüfen.

  • Seite 33: Außerbetriebnahme

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Brenner ausschalten. Brennstoff-Absperreinrichtungen schließen. 33-76 83242001 1/2019-03 Et...

  • Seite 34: Wartung

    überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden. Die Auslegungslebensdauer der Komponenten ist im Wartungsplan aufgeführt [Kap. 9.2]. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Folgende Bauteile dürfen nur ausgetauscht und nicht anderweitig instandgesetzt werden: Feuerungsmanager, Flammenfühler,...

  • Seite 35: Wartungsplan

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.2 Wartungsplan Komponente Kriterium / Auslegungslebensdauer Wartungsmaßnahme Luftführung Verschmutzung Reinigen. Luftklappe (optional) Verschmutzung Reinigen. Luftdruckwächter Schaltpunkt Prüfen. 250 000 Brennerstarts oder 10 Jahre Austauschen. Zündleitung Beschädigung Austauschen. Zündelektrode Verschmutzung Reinigen. Beschädigung/Abnutzung Austauschen. Feuerungsmanager 250 000 Brennerstarts oder 10 Jahre...

  • Seite 36: Serviceposition

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.3 Serviceposition Hinweise zur Wartung beachten [Kap. 9.1]. Schnellverschlüsse 1 öffnen. Serviceposition A und B Brenner in gewünschte Serviceposition einhängen. 36-76 83242001 1/2019-03 Et...

  • Seite 37: Düse Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.4 Düse austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Düsen nicht reinigen, stets neue Düsen verwenden. Brenner in Serviceposition A einhängen [Kap. 9.3]. Zündleitung 4 ausstecken. Schrauben 1 lösen und Mischkopf entfernen. Am Düsenhalter 3 mit Gabelschlüssel gegenhalten und Düse 2 entfernen.

  • Seite 38: Luftdüse Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.5 Luftdüse aus- und einbauen 9.5.1 Mischeinrichtung 1.19 … 1.24 Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brenner in Serviceposition A einhängen [Kap. 9.3]. Schrauben 1 entfernen und Luftdüse abnehmen. Einbau Luftdüse in umgekehrter Reihenfolge einbauen.

  • Seite 39: Mischeinrichtung 2.24

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.5.2 Mischeinrichtung 2.24 … 2.25 Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brenner in Serviceposition A einhängen [Kap. 9.3]. Dosierring 5 mit Hilfe der Einstelllehre auseinander drücken und abnehmen. Klammer für Dosierring 6 entfernen. Zündelektroden entfernen [Kap. 9.8].

  • Seite 40: Düsenabschluss Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.6 Düsenabschluss aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Düse entfernen [Kap. 9.4]. Am Düsenstock 4 mit Gabelschlüssel gegenhalten und Düsenhalter 1 entfer- nen. Ventilkolben 2 und Druckfeder 3 mit geeignetem Werkzeug (z. B. Zange) her- ausnehmen, dabei Ventilkolben und O-Ring nicht beschädigen.

  • Seite 41: Zündelektroden Einstellen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.7 Zündelektroden einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Brenner in Serviceposition B einhängen [Kap. 9.3]. Zündelektroden mit Hilfe der Einstelllehre einstellen. 41-76 83242001 1/2019-03 Et...

  • Seite 42: Zündelektroden Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.8 Zündelektroden aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brenner in Serviceposition B einhängen [Kap. 9.3]. Zündleitung ausstecken. Schrauben 1 entfernen und Zündelektroden aus Mischkopf herausnehmen. Einbau Zündelektroden in umgekehrter Reihenfolge einbauen.

  • Seite 43: Wärmetauscher Und Temperaturschalter Ausbauen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.9 Wärmetauscher und Temperaturschalter ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Brenner in Serviceposition B einhängen [Kap. 9.3]. Düse entfernen [Kap. 9.4]. Stecker Nummer 6 und 12 ausstecken. Ölleitungen 5 lösen. Schraube 3 entfernen und Düsenstock 2 herausziehen. Schraube 1 und Temperaturschalter 6 entfernen.

  • Seite 44: Mischeinrichtung Einstellen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.10 Mischeinrichtung einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Düsenabstand einstellen Brenner in Serviceposition B einhängen [Kap. 9.3]. Einstelllehre ansetzen und Maß A (2,5 mm) prüfen. Wenn der gemessene Wert von Maß A abweicht: Schraube 1 am Führungsrohr und Schraube 2 am Mischkopf lösen.

  • Seite 45: Rezirkulationsspalt Einstellen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.11 Rezirkulationsspalt einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Einstellschraube 1 drehen, bis Skala am Anzeigebolzen 2 dem Tabellenwert entspricht. Der Anzeigebolzen ist werkseitig so eingestellt, dass er den Abstand vom Rezirku- lationsspalt 3 in mm anzeigt.

  • Seite 46: Gebläse Ausbauen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.12 Gebläse ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Brenner in Serviceposition B einhängen [Kap. 9.3]. Stecker Nr. 3 ausstecken. Schrauben 2 vom Gebläse und Schrauben 3 vom Ansaugstutzen entfernen. Gebläse abnehmen. Schrauben 1 entfernen, Ansaugstutzen und Dichtung abnehmen.

  • Seite 47: Ölpumpe Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.13 Ölpumpe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brenner in Serviceposition B einhängen [Kap. 9.3]. Brennstoff-Absperreinrichtungen schließen. Stecker 1 ausstecken. Ölschläuche 5 und Verschraubung 6 entfernen. Ölleitung 4 entfernen. Schrauben 2 lösen und Ölpumpe herausziehen.

  • Seite 48: Pumpenmotor Ausbauen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.14 Pumpenmotor ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ölpumpe ausbauen [Kap. 9.13]. Stecker Nr. 2 ausstecken. Schrauben 1 entfernen und Motor abnehmen. 48-76 83242001 1/2019-03 Et...

  • Seite 49: Ölpumpenfilter Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.15 Ölpumpenfilter aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brennstoff-Absperreinrichtungen schließen. Schrauben 1 entfernen. Pumpendeckel abnehmen. Filter 3 und Dichtung 2 austauschen. Einbau Filter in umgekehrter Reihenfolge einbauen, dabei auf saubere Dichtflächen ach- ten.

  • Seite 50: Sicherung Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.16 Sicherung austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Alle Stecker am Feuerungsmanager ausstecken. Schrauben am Feuerungsmanager entfernen. Feuerungsmanager abnehmen. Sicherung (T6,3H, IEC 127-2/5) austauschen. 50-76 83242001 1/2019-03 Et...

  • Seite 51: Startverhalten Optimieren (Optional)

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 9 Wartung 9.17 Startverhalten optimieren (optional) Hinweise zur Wartung beachten [Kap. 9.1]. Das Startverhalten kann durch Erhöhen der Gebläsedrehzahl optimiert werden. Brenner mit eingebauter Luftklappe vorhanden. Gebläsedrehzahl über Potentiometer erhöhen, bis 10 an der Skala erreicht ist.

  • Seite 52: Fehlersuche

    Temperaturregler oder Druckregler am Temperaturregler oder Druckregler Wärmeerzeuger nicht richtig eingestellt am Wärmeerzeuger einstellen. Kessel- oder Heizkreisregelung ohne Funktion und Einstellung der Kessel- Funktion oder nicht richtig eingestellt oder Heizkreisregelung prüfen. Bei wiederholtem Auftreten Heizungsfachbetrieb oder Weishaupt-Kundendienst benachrichtigen. 52-76 83242001 1/2019-03 Et...

  • Seite 53: Leuchttaste Rot

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 10 Fehlersuche 10.1.2 Leuchttaste rot Eine Brennerstörung liegt vor. Der Brenner ist verriegelt. Vor dem Entriegeln kann der Fehlercode abgelesen werden, damit lässt sich die Fehlerursache einschrän- ken. Fehlercode ablesen Erst 5 Sekunden nach Eintritt eines Fehlers ist der Fehler analysiert und kann abge- lesen werden.
  • Seite 54 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 10 Fehlersuche Fehlercode mit Verriegelung Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Fehler Ursache Behebung 2 x blinken Ölpumpe fördert kein Öl Ölversorgung undicht Ölversorgung prüfen. Antiheberventil öffnet nicht Ventil prüfen, ggf. austau- keine Flamme, schen.
  • Seite 55 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Fehler Ursache Behebung 4 x blinken Flammensignal vor oder Fremdlichtquelle vorhanden Fremdlichterkennung ab nach Betrieb 13 μA. Flammenvortäuschung/ Fremdlicht Fremdlichtquelle suchen und beseitigen.

  • Seite 56: Leuchttaste Blinkt

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 10 Fehlersuche 10.1.3 Leuchttaste blinkt Eine Unregelmäßigkeit liegt vor. Der Brenner ist nicht verriegelt. Ist die Fehlerursa- che behoben, erlischt der Fehlercode. Fehlercode ohne Verriegelung Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden:...

  • Seite 57: Betriebsprobleme

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 10 Fehlersuche 10.2 Betriebsprobleme Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung Ölpumpe macht starke me- Ölpumpe saugt Luft Ölversorgung auf Dichtheit prüfen. chanische Geräusche hoher Saugwiderstand in der Ölleitung Filter reinigen.

  • Seite 58: Technische Unterlagen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Schaltplan Ggf. bei Sonderausführung beiliegenden Schaltplan beachten. W-FM 05 X3:2 X3:3 X3:6 X3:12 L PE N T1 T2 S3 B4 L PE N Temperatur- oder Druckregler Motorkondensator Wärmetauscher...
  • Seite 59 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 11 Technische Unterlagen X3:11 X3:4 X3:5 X3:13 P11.1 Flammenfühler Luftdruckwächter P11.1 Zeitzähler (optional) Zündgerät Magnetventil 59-76 83242001 1/2019-03 Et...

  • Seite 60: Umrechnungstabelle Druckeinheit

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 11 Technische Unterlagen 11.2 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000 1 000 10 bar 1 000 000...
  • Seite 61 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 11 Technische Unterlagen 61-76 83242001 1/2019-03 Et...

  • Seite 62: Projektierung

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 12 Projektierung 12 Projektierung 12.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Allgemeine Hinweise zur Ölversorgung Bei Stahltanks kein Kathodenschutzsystem einsetzen. Bei Öltemperaturen < 5 °C können durch Paraffinausscheidungen Leitungen, Ölfilter und Düsen verstopfen.
  • Seite 63 Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen. VORSICHT Im Einstrangbetrieb muss ein automatischer Entlüfter vor der Ölpumpe installiert werden. Zweistrangbetrieb Die Ölpumpe entlüftet im Zweistrangbetrieb automatisch. Ringleitungsbetrieb Bei mehreren Brennern empfiehlt Weishaupt eine Ringleitung. 63-76 83242001 1/2019-03 Et...

  • Seite 64: Ersatzteile

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 13 Ersatzteile 13 Ersatzteile 1.05 1.04 1.07 1.01 1.09 1.06 1.11 1.10 1.08 1.02 1.03 1.18 1.17 1.16 1.15 1.14 1.13 1.12 64-76 83242001 1/2019-03 Et...
  • Seite 65 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Abdeckhaube komplett 245 050 01 092 1.02 Schraube M8 x 15 142 013 01 157 1.03 Scheibe 7 + 0,2 x 18 x 0,6 430 016 1.04 Brennergehäuse 245 050 01 012 1.05...
  • Seite 66 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 13 Ersatzteile 2.01 2.07 2.05 2.06 2.12 2.08 2.10 2.11 2.09 2.16 2.04 2.13 2.03 2.02 2.18 2.14 2.17 2.19 2.15 2.22 2.21 2.20 2.30 2.29 2.23 2.28 2.31 2.25 2.35 2.24 2.27 2.34 2.33...
  • Seite 67 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Gehäusedeckel 245 050 01 032 mit Schnellverschluss komplett – Sicherungsscheibe für Schnellverschluss 499 311 – Zapfen für Schnellverschluss 499 312 2.02 Halter für Ölschläuche 241 400 01 367 2.03...
  • Seite 68 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 13 Ersatzteile 3.17 3.16 3.18 3.19 3.20 3.12 3.13 3.07 3.09 3.14 3.08 3.10 3.11 3.15 3.03 3.02 3.05 3.01 3.06 3.04 68-76 83242001 1/2019-03 Et...
  • Seite 69 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Düsenkörper mit Ölleitung 245 050 10 162 – Ring 21,1 x 25,4 x 3,8 245 050 10 117 3.02 Düsenabschluss-Set 240 050 10 012 3.03 Düse – 0,35 gph 80°SF Fluidics 602 747 –...
  • Seite 70 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 13 Ersatzteile 3.17 3.16 3.18 3.19 3.20 3.12 3.13 3.07 3.09 3.14 3.08 3.10 3.11 3.15 3.03 3.02 3.05 3.01 3.06 3.04 70-76 83242001 1/2019-03 Et...
  • Seite 71 Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.20 Luftdüse – D19 MB 819 (ME 1.19) 245 050 14 022 – D21 MB 821 (ME 1.21) 245 050 14 032 – D22 MB 822 (ME 1.22) 245 050 14 042 –...

  • Seite 72: Notizen

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 14 Notizen 14 Notizen 72-76 83242001 1/2019-03 Et...

  • Seite 73: Stichwortverzeichnis

    Montage- und Betriebsanleitung Ölbrenner WL5-PB-H purflam® 15 Stichwortverzeichnis 15 Stichwortverzeichnis Fehlerspeicher .............. 53 Fernentriegelung .............. 24 Abgastemperatur .............. 32 Feuerraumdruck .............. 16 Abgasverlust ................ 32 Feuerungsmanager.............  11, 25 Ablaufdiagramm .............. 12 Feuerungswärmeleistung .......... 16 Abmessungen.............. 17 Filter ................ 49, 62 Amperemeter ............... 27 Flammenfühler .............. 11 Antiheberventil .............. 62 Flammensignal.............  11, 27 Anzeige.................. 25...
