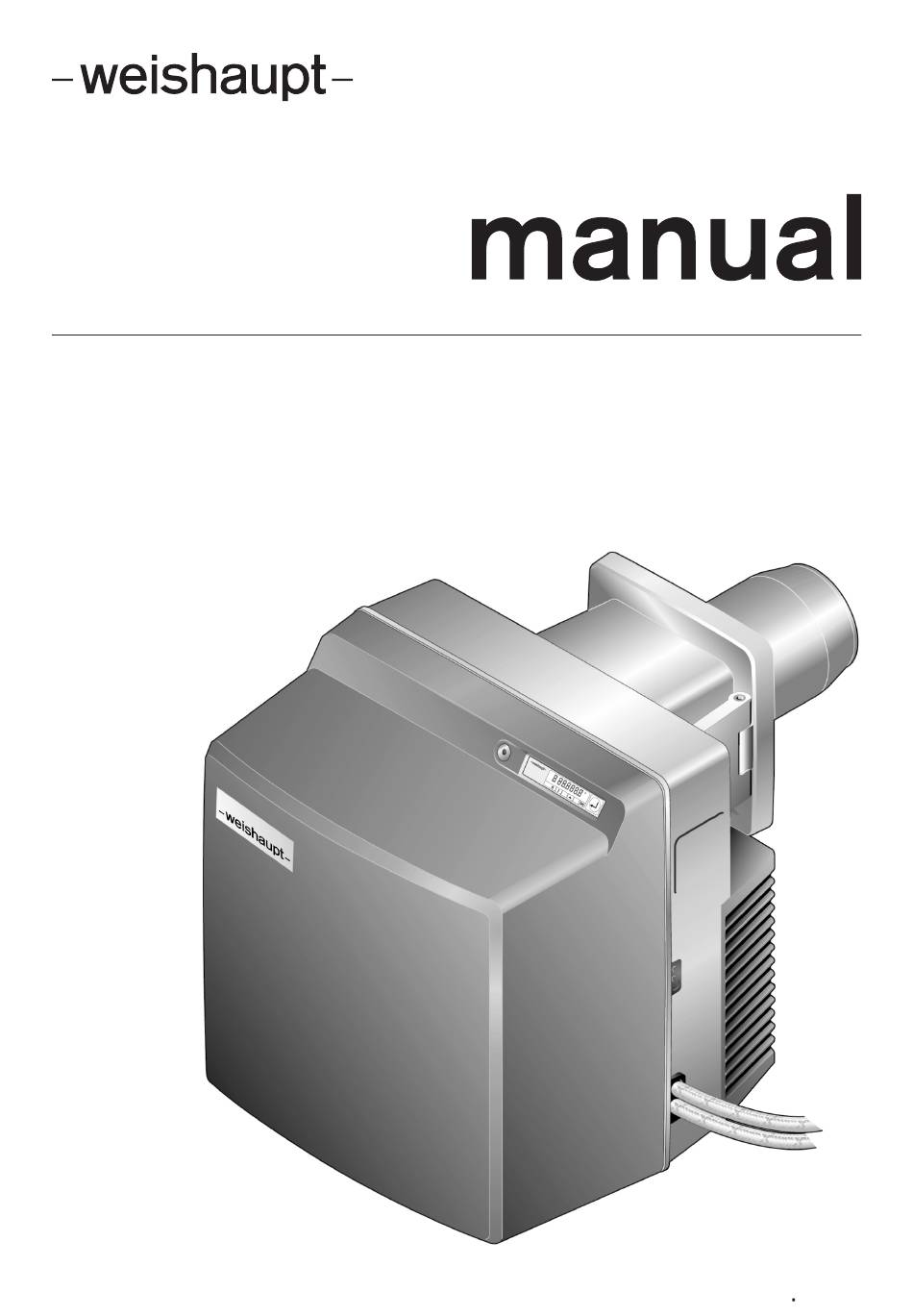

Montage- und Betriebsanleitung

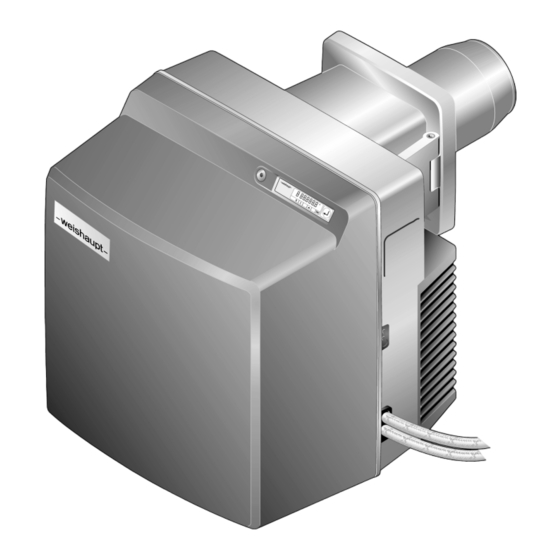

Ölbrenner WL40/1-A Z-1LN-A
83319701 1/2020-10

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WL40/1-A Z-1LN-A

Inhaltszusammenfassung für Weishaupt WL40/1-A Z-1LN-A

  • Seite 1 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 83319701 1/2020-10...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A Benutzerhinweise ...................... 5 1.1   Zielgruppe ........................ 5 1.2   Symbole  .........................  5 1.3   Gewährleistung und Haftung  .................. 6 Sicherheit .......................... 7 2.1   Bestimmungsgemäße Verwendung .................  7 2.2   Sicherheitsmaßnahmen  .................... 7 2.2.1   Persönliche Schutzausrüstung (PSA)  ..............  7 2.2.2  ...
  • Seite 3 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 6.2.4   Zugriffs-Ebene  .................... 37 Inbetriebnahme ...................... 38 7.1   Voraussetzungen ...................... 38 7.1.1   Messgeräte anschließen ...................  39 7.1.2   Öldruckwächter-min einstellen (optional) .............  41 7.1.3   Einstellwerte  ...................... 42 7.2   Brenner einregulieren .................... 44 7.2.1   Brenner ohne Drehzahlregelung .............. 44 7.2.2  ...
  • Seite 4 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A Projektierung ........................ 94 12.1   Ölversorgung ...................... 94 12.2   Motordauerlauf oder Nachbelüftung  .............. 96 12.3   Zusätzliche Anforderungen  ................... 97 Ersatzteile  .........................  98 Notizen  .......................... 112 Stichwortverzeichnis .................... 113 4-116 83319701 1/2020-10 Et...

  • Seite 5: Benutzerhinweise

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten.

  • Seite 6: Gewährleistung Und Haftung

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: nicht bestimmungsgemäße Verwendung, Nichtbeachten der Anleitung, Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten,...

  • Seite 7: Sicherheit

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Brenner ist für den Betrieb an Wärmeerzeuger nach EN 303 und EN 267 ge- eignet. Wird der Brenner nicht an Feuerräumen nach EN 303 und EN 267 betrieben, muss eine sicherheitstechnische Beurteilung der Verbrennung und der Flammenstabilität in den verschiedenen Prozesszuständen und an den Abschaltgrenzen der Feue-...

  • Seite 8: Bauliche Veränderungen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 2 Sicherheit 2.3 Bauliche Veränderungen Umbaumaßnahmen sind nur mit schriftlicher Zustimmung der Max Weishaupt GmbH zulässig. Nur Zusatzkomponenten einbauen, die gemeinsam mit dem Gerät geprüft wur- den. Keine Brennraumeinsätze verwenden, die den Ausbrand der Flamme behindern.

  • Seite 9: Produktbeschreibung

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel WL40/1-A Z-1LN-A Baureihe: Kompaktbrenner Brennstoff: Heizöl EL Baugröße Leistungsgröße Konstruktionsstand Ausführung Regelungsart: zweistufig Mischeinrichtung: LowNO Version Mischeinrichtung 9-116 83319701 1/2020-10 Et...

  • Seite 10: Serialnummer

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 3 Produktbeschreibung 3.2 Serialnummer Die Serialnummer auf dem Typenschild identifiziert das Produkt eindeutig. Sie ist für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Ser. Nr.: 10-116 83319701 1/2020-10 Et...

  • Seite 11: Funktion

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 3 Produktbeschreibung 3.3 Funktion 3.3.1 Luftzufuhr Luftklappe Die Luftklappe reguliert die Luftmenge für die Verbrennung. Der Feuerungsmanager steuert über einen Stellantrieb die Luftklappe. Bei Brennerstillstand schließt die Luftklappe automatisch. Dadurch wird die Auskühlung vom Wärmeerzeuger redu- ziert.

  • Seite 12: Ölzufuhr

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 3 Produktbeschreibung 3.3.2 Ölzufuhr Ölpumpe Die Pumpe saugt das Öl über die Versorgungsleitung an und fördert es unter Druck zur Öldüse. Dabei hält das Druckregelventil den Öldruck konstant. Magnetventile Die Magnetventile öffnen und sperren die Ölzufuhr.

  • Seite 13: Elektrische Teile

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 3 Produktbeschreibung 3.3.3 Elektrische Teile Feuerungsmanager Der Feuerungsmanager W-FM ist die Steuerungseinheit vom Brenner. Er steuert den Funktionsablauf und überwacht die Flamme. Bedienfeld Am Bedienfeld lassen sich Werte und Parameter vom Feuerungsmanager anzeigen und ändern.

  • Seite 14: Programmablauf

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 3 Produktbeschreibung 3.3.4 Programmablauf In der Anzeige werden die Betriebsphasen für die Inbetriebsetzung vom Brenner dargestellt. Phase Funktion Nach Einschalten der Spannungsversorgung führt der Feuerungsmanager einen Selbsttest durch. TEST Bei Wärmeanforderung fährt der Stellantrieb-Luftklappe den Referenzpunkt an.
  • Seite 15 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 3 Produktbeschreibung W-FM 25 T1 T2 P11P13 1234 Flammenfühler Betriebspunkt P0 (Zündposition) Temperatur- oder Druckregler Betriebspunkt P1 (Stufe 1) Temperatur- oder Druckregler Stufe 2 Betriebspunkt P2 (Magnetventil Stufe 2) Temperatur- oder Druckbegrenzer Betriebspunkt P9 (Stufe 2) Magnetventil Stufe 1 Betriebsphase Magnetventil Stufe 2...

  • Seite 16: Ein- Und Ausgänge

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 3 Produktbeschreibung 3.3.5 Ein- und Ausgänge Beiliegenden Schaltplan beachten. TWI-Schnittstelle (VisionBox, Zubehör) -Sonde (Zubehör) Drehzahlgeber (Namur) Frequenzumrichter Bedienfeld Stellantrieb-Luftklappe Kodierstecker (schwarz) Steckplatz Analogmodul EM3/3 oder Feldbusmodul EM3/2 Abdeckung W-FM Sicherheitsmagnetventil (K14) Brennermotor oder Frequenzumrichter bei Motordauerlauf / -weishaupt- Spannungsversorgung Flammenwächter LFS1 (Dauerbetrieb)

  • Seite 17: Technische Daten

    80 %, keine Betauung Aufstellhöhe max 2000 m Bei entsprechend geeignetem Heizöl und Ausführung der Ölversorgung. Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 3.4.4 Brennstoffe Heizöl EL nach DIN 51603-1 Heizöl EL A Bio 10 nach DIN 51603-6 Heizöl EL nach ÖNORM-C1109 (Österreich)

  • Seite 18: Emissionen

    Der Brenner entspricht nach EN 267 der Emissionsklasse 3. Die NO -Werte werden beeinflusst durch: Feuerraumabmessung, Abgasführung, Brennstoff, Verbrennungsluft (Temperatur und Feuchte), Mediumtemperatur. Feuerraumabmessungen, siehe Weishaupt Partnerportal / Dokumente und Anwen- dungen / Online-Anwendungen / NO -Berechnung für Brenner. Schall Zweizahl-Schallemissionswerte gemessener Schallleistungspegel L (re 1 pW) dB(A)

  • Seite 19: Leistung

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 3 Produktbeschreibung 3.4.6 Leistung Feuerungswärmeleistung Feuerungswärmeleistung 140 … 500 kW 11,8 … 42 kg/h Flammkopf W40/1LN Die Öldurchsatzangaben beziehen sich auf einen Heizwert von 11,9 kWh/kg bei Heizöl EL. Arbeitsfeld Arbeitsfeld nach EN 267. Die Leistungsangaben beziehen sich auf eine Aufstellhöhe von 500 m über NN. Bei Aufstellhöhen über 500 m ergibt sich eine Leistungsreduzierung von...

  • Seite 20: Abmessungen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 3 Produktbeschreibung 3.4.7 Abmessungen Brenner 72 mm 450 mm 577 mm 615 mm 1 231 mm ohne Flammkopfverlängerung 331 mm bei Flammkopfverlängerung (100 mm) 3.4.8 Gewicht ca. 37 kg 20-116 83319701 1/2020-10 Et...

  • Seite 21: Montage

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 4 Montage 4 Montage 4.1 Montagebedingungen Brennertyp und Arbeitsfeld Brenner und Wärmeerzeuger müssen aufeinander abgestimmt sein. Brennertyp und Brennerleistung prüfen. Aufstellraum Vor der Montage sicherstellen, dass: der Platz für die Normal- und Serviceposition ausreicht [Kap. 3.4.7], die Verbrennungsluftzufuhr ausreicht, ggf.

  • Seite 22: Düse Auswählen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 4 Montage 4.2 Düse auswählen Düsengröße ermitteln. Lastaufteilung Die Leistungsaufteilung vom Brenner erfolgt über eine Druckumschaltung an der Ölpumpe. Üblicherweise übernimmt die Stufe 1 ca. 65 % vom maximalen Öldurchsatz, ggf. ist eine andere Aufteilung erforderlich.
  • Seite 23 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 4 Montage Düsenauswahltabelle Aufgrund von Toleranzen sind abweichende Leistungswerte möglich. Stufe 1 Brennerleistung [kW] bei Pumpendruck Düsengröße [gph] 9 bar 10 bar 11 bar 12 bar 3,00 – – 3,50 4,00 4,50 5,00 5,50...

  • Seite 24: Brenner Montieren

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 4 Montage 4.3 Brenner montieren Arbeitsschutzvorschriften zum Heben und Tragen von Lasten beachten [Kap. 3.4.8]. Schrauben 1 entfernen. Bolzen 4 entfernen. Brennerflansch 3 vom Brennergehäuse abnehmen. Bei Platzmangel kann der Brenner um 180° gedreht montiert werden. Dazu sind Umbaumaßnahmen erforderlich [Kap. 4.3.1].

  • Seite 25: Brenner Um 180° Drehen (Optional)

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 4 Montage 4.3.1 Brenner um 180° drehen (optional) Bedienfeld 1 auf gegenüberliegender Gehäuseseite montieren. Befestigungswinkel 3 auf gegenüberliegender Gehäuseseite montieren. Druckschläuche 6 lösen. Ölpumpe 7 ausbauen und um 180° gedreht montieren [Kap. 9.10]. Mischeinrichtung 4 ausbauen [Kap. 9.7]. Zündleitung 5 inklusive Tülle ausbauen und durch gegenüberliegende Kabel- durchführung im Deckel führen.

  • Seite 26: Installation

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 5 Installation 5 Installation 5.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Bedingungen für Ölpumpe prüfen Saugwiderstand max 0,4 bar Vorlaufdruck max 2 bar Vorlauftemperatur max 60 °C An der Pumpe gemessen.
  • Seite 27 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 5 Installation Ölversorgung anschließen, dabei: Ölschläuche nicht verdrehen, mechanische Spannung vermeiden, erforderliche Schlauchlänge für die Serviceposition beachten, Ölschläuche nicht knicken (Biegeradius 1 von 75 mm nicht unterschreiten). Wenn ein Anschluss unter diesen Bedingungen nicht möglich ist: Ölversorgung installationsseitig anpassen.

  • Seite 28: Elektroanschluss

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 5 Installation 5.2 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Stromschlag durch Frequenzumrichter Nach Trennung der Spannungsversorgung können Bauteile noch spannungsfüh- rend sein und zu Stromschlag führen.
  • Seite 29 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 5 Installation Separate Zuleitung für Brennermotor (nicht bei Drehzahlregelung) Beiliegenden Schaltplan beachten. Zuleitung für Brennermotor am Anschlussstecker 1 vom Leistungsschütz ein- stecken. Externe Sicherung der separaten Zuleitung: min 10 AT max 16 AT 29-116 83319701 1/2020-10 Et...

  • Seite 30: Bedienung

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 6 Bedienung 6 Bedienung 6.1 Bedienfeld [–] Werte ändern [L/A] Luft Stellantrieb-Luftklappe wählen [Enter] Brenner entriegeln; Informationen abrufen ca. 0,5 Sekunden drücken: Info-Ebene ca. 2 Sekunden drücken: Service-Ebene 2 und 4 [+] und [Enter] ca.
  • Seite 31 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 6 Bedienung Betriebsstatus Der genaue Betriebsstatus vom Feuerungsmanager kann zusätzlich angezeigt wer- den. Dadurch kann bei einer Fehlersuche die Fehlerursache eingeschränkt werden [Kap. 11.1]. Taste [–] und [+] gleichzeitig ca. 3 Sekunden gedrückt halten. Feuerungsmanager wechselt die Betriebsanzeige. In der Anzeige wird der aktu- elle Betriebsstatus mit einer Nummer dargestellt.

  • Seite 32: Anzeige

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 6 Bedienung 6.2 Anzeige Die Anzeige zeigt aktuelle Betriebszustände und Betriebsdaten an. 1 Einstell-Ebene aktiviert 2 Startphase aktiv 3 Info-Ebene aktiviert 4 Stellantrieb läuft ZU 5 Stellantrieb läuft AUF 6 Brenner in Betrieb 7 Störung 8 Service-Ebene aktiviert Feuerungsmanager führt Selbsttest durch [Kap. 3.3.4]...

  • Seite 33: Info-Ebene

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 6 Bedienung 6.2.1 Info-Ebene In der Info-Ebene können Brennerdaten abgefragt werden. Taste [Enter] ca. 0,5 Sekunden drücken. Die Info-Ebene ist aktiviert. Taste [Enter] drücken um zur nächsten Information zu gelangen. l,m³ Information Ölverbrauch gesamt in Liter (über X3:8) Wert zurücksetzen:...

  • Seite 34: Service-Ebene

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 6 Bedienung 6.2.2 Service-Ebene Die Service-Ebene informiert über: Stellantriebsposition der einzelnen Betriebspunkte, zuletzt aufgetretene Fehler, Flammensignal während Brennerbetrieb. Taste [Enter] ca. 2 Sekunden drücken. Die Service-Ebene ist aktiviert. Taste [Enter] drücken um zur nächsten Information zu gelangen.

  • Seite 35: Parameter-Ebene

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 6 Bedienung 6.2.3 Parameter-Ebene Die Parameter-Ebene kann nur im Standby (OFF) aufgerufen werden. Taste [+] und [Enter] gleichzeitig ca. 2 Sekunden drücken. Die Parameter-Ebene ist aktiviert. Taste [+] drücken. Taste [Enter] drücken um zum nächsten Parameter zu gelangen.
  • Seite 36 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 6 Bedienung Pnr. Parameter Einstellbereich Werks- einstellung Anzeige Modus 0: E-Parameter in der Zugriffs-Ebene nicht aktiv 1: E-Parameter in der Zugriffs-Ebene aktiv Die Einstellungen 2 und 3 werden für die O -Regelung be- nötigt, siehe Zusatzblatt O -Regelung W-Brenner (Druck-Nr. 835587xx).

  • Seite 37: Zugriffs-Ebene

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 6 Bedienung 6.2.4 Zugriffs-Ebene In der Zugriffs-Ebene kann die Konfiguration je nach Brennertyp und/oder Ausfüh- rung angepasst werden. In der Parameter-Ebene muss der Anzeige Modus auf 1 parametriert sein, damit auf die Parameter E0 … E4 zugegriffen werden kann.

  • Seite 38: Inbetriebnahme

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine richtig durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit. Brenner nicht außerhalb vom Arbeitsfeld betreiben [Kap. 3.4.6]. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind, die Verbrennungsluftzufuhr ausreicht, ggf.

  • Seite 39: Messgeräte Anschließen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme 7.1.1 Messgeräte anschließen Druckmessgerät für Mischdruck Messstelle für den Mischdruck 1 öffnen und Druckmessgerät anschließen. Öldruckmessgeräte an Ölpumpe Vakuummeter für Saugwiderstand/Vorlaufdruck. Manometer für Pumpendruck. Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schaden führen.
  • Seite 40 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme Messgerät für Fühlerstrom (nur bei Dauerbetrieb) Steckerkupplung am Flammenwächter LFS1 trennen. Strommessgerät 1 in Reihe schalten. Flammensignal Flammenwächter LFS1/RAR9 Fremdlichterkennung ab 6,5 μA minimales Flammensignal 12 μA 40-116 83319701 1/2020-10 Et...

  • Seite 41: Öldruckwächter-Min Einstellen (Optional)

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme 7.1.2 Öldruckwächter-min einstellen (optional) Abhängig von der Brenneranwendung ist der optionale Ausrüstungsgegenstand erforderlich [Kap. 12.3]. Verschlusskappe entfernen. Öldruckwächter-min über Einstellschraube auf 8 bar einstellen. Verschlusskappe wieder befestigen. 41-116 83319701 1/2020-10 Et...

  • Seite 42: Einstellwerte

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme 7.1.3 Einstellwerte Mischeinrichtung entsprechend der geforderten Feuerungswärmeleistung einstel- len. Dazu Stauscheibenstellung und Luftklappenstellung aufeinander abstimmen. Stauscheibenstellung und Luftklappenstellung ermitteln Brenner nicht außerhalb vom Arbeitsfeld betreiben [Kap. 3.4.6]. Erforderliche Stauscheibenstellung (Maß X) und Luftklappenstellung aus Dia- gramm ermitteln und notieren.
  • Seite 43 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme Voreinstellwerte Luftklappe 1 Feuerungswärmeleistung [kW] 3 Stufe 1 2 Luftklappenstellung [°] 4 Stufe 2 Stauscheibe einstellen Bei Maß X = 0 mm ist der Anzeigebolzen bündig mit dem Düsenstock-Deckel. Einstellschraube 1 drehen, bis Maß X dem ermittelten Wert entspricht.

  • Seite 44: Brenner Einregulieren

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme 7.2 Brenner einregulieren 7.2.1 Brenner ohne Drehzahlregelung Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Während der Inbetriebnahme prüfen: Saugwiderstand oder Vorlaufdruck Ölpumpe [Kap. 5.1], Mischdruck [Kap. 7.1.1].
  • Seite 45 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme P1 voreinstellen Taste [+] drücken. Werkseinstellung Betriebspunkt P1 (Stufe 1) erscheint. Taste [L/A] gedrückt halten und mit Taste [–] oder [+] ermittelte Luftklappenstel- lung einstellen [Kap. 7.1.3]. P0 voreinstellen Taste [+] drücken. Werkseinstellung Betriebspunkt P0 (Zündposition) erscheint. Taste [L/A] gedrückt halten und mit Taste [–] oder [+] gleichen Wert wie P1 ein- stellen.
  • Seite 46 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme 2. Betriebspunkte einregulieren Öl-Absperreinrichtungen öffnen. Wenn bei der Einregulierung eine Regelabschaltung oder Störung eintritt: Taste [G] und [L/A] gleichzeitig kurz drücken. Taste [+] drücken. Feuerungsmanager wechselt in die Einstell-Ebene. Brückenstecker Nr. 7 am Feuerungsmanager einstecken.
  • Seite 47 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme Pumpendruck für Stufe 2 einstellen Der Pumpendruck muss entsprechend der Düsenauswahl eingestellt werden [Kap. 4.2]. Pumpendruck am Manometer prüfen. Druck über Druckregulierschraube 1 einstellen: Druck erhöhen: rechts drehen, Druck reduzieren: links drehen. P9 einregulieren Verbrennungswerte prüfen.
  • Seite 48 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme P0 einregulieren Taste [-] drücken. Brenner fährt Betriebspunkt P0 (Zündposition) an. Taste [L/A] gedrückt halten und mit Taste [–] oder [+] P0 auf gleichen Wert wie P1 einstellen. Mischdruck prüfen. Der Mischdruck in Zündposition muss zwischen 3,0 … 5,0 mbar liegen.
  • Seite 49 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme P2 und P3 einregulieren Taste [+] drücken. Abschaltpunkt Stufe 2 beim Zufahren (P2) erscheint. Abschaltpunkt Stufe 2 beim Zufahren (P2) auf ca. 1/3 vom Stellweg zwischen P1 und P9 einstellen. Formel P2 = (P9 - P1) 0,33 + P1 Taste [L/A] gedrückt halten und mit Taste [–] oder [+] P2 einstellen.

  • Seite 50: Brenner Mit Drehzahlregelung (Optional)

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme 7.2.2 Brenner mit Drehzahlregelung (optional) Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Während der Inbetriebnahme prüfen: Saugwiderstand oder Vorlaufdruck Ölpumpe [Kap. 5.1], Mischdruck [Kap. 7.1.1].
  • Seite 51 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme P1 voreinstellen Taste [+] drücken. Werkseinstellung Betriebspunkt P1 (Stufe 1) erscheint. Taste [L/A] gedrückt halten und mit Taste [–] oder [+] ermittelte Luftklappenstel- lung einstellen [Kap. 7.1.3]. Taste [Enter] und [L/A] gleichzeitig drücken. Werkseinstellung Gebläsedrehzahl (100 %) erscheint. P0 voreinstellen Taste [+] drücken.
  • Seite 52 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme P2 und P3 voreinstellen Taste [+] drücken. Werkseinstellung Betriebspunkt P2 (Abschaltpunkt Stufe 2 beim Zufahren) er- scheint. Taste [L/A] gedrückt halten und mit Taste [–] oder [+] P2 ca. 3 … 8° über P1 einstellen. Taste [Enter] und [L/A] gleichzeitig drücken.
  • Seite 53 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme 2. Betriebspunkte einregulieren Öl-Absperreinrichtungen öffnen. Wenn bei der Einregulierung eine Regelabschaltung oder Störung eintritt: Taste [G] und [L/A] gleichzeitig kurz drücken. Taste [+] drücken. Feuerungsmanager wechselt in die Einstell-Ebene. Brückenstecker Nr. 7 am Feuerungsmanager einstecken.
  • Seite 54 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme Pumpendruck für Stufe 1 einstellen Der Pumpendruck muss entsprechend der Düsenauswahl eingestellt werden [Kap. 4.2]. Pumpendruck am Manometer prüfen. Druck über Druckregulierschraube 1 einstellen: Druck erhöhen: rechts drehen, Druck reduzieren: links drehen. Taste [+] drücken.
  • Seite 55 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme P9 einregulieren Drehzahl in Großlast so gering wie möglich wählen, jedoch 80 % nicht unterschrei- ten. Dabei: - Flammenstabilität beachten, - erforderlichen Mischdruck nicht unterschreiten [Kap. 7.1.3]. Verbrennungswerte prüfen. Verbrennungsgrenze ermitteln [Kap. 7.5]. Luftüberschuss über Luftklappenstellung und Drehzahl einstellen.
  • Seite 56 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme P0 einregulieren Die Zünddrehzahl muss 100 % betragen. Taste [-] drücken. Brenner fährt Betriebspunkt P0 (Zündposition) an. Mischdruck prüfen. Der Mischdruck in Zündposition muss zwischen 3,0 … 5,0 mbar liegen. Mischdruck ggf. über Luftklappenstellung [L/A] anpassen.
  • Seite 57 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme P2 und P3 einregulieren Beim Abschalt- und Zuschaltpunkt Stufe 2 wird die Drehzahl von 100 % oder Stu- fe 2 empfohlen. Taste [+] drücken. Abschaltpunkt Stufe 2 beim Zufahren (P2) erscheint. Abschaltpunkt Stufe 2 beim Zufahren (P2) auf ca. 1/3 vom Stellweg zwischen P1 und P9 einstellen.
  • Seite 58 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme 3. Startverhalten, Zu- und Abschaltpunkt prüfen Brenner ausschalten und neu starten. Startverhalten prüfen Zu- und Abschaltpunkt Stufe 2 prüfen: Luftüberschussphase (CO-Gehalt) vor dem Umschalten darf nicht zu groß sein, Flamme darf nicht abreißen.

  • Seite 59: Luftdruckwächter Einstellen (Optional)

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme 7.3 Luftdruckwächter einstellen (optional) Abhängig von der Brenneranwendung ist der optionale Ausrüstungsgegenstand erforderlich [Kap. 12.3]. Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden. Druckmessgerät zur Differenzdruckmessung anschließen. Brenner starten. Über den gesamten Leistungsbereich vom Brenner eine Differenzdruckmessung durchführen und niedrigsten Differenzdruck ermitteln.

  • Seite 60: Abschließende Arbeiten

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme 7.4 Abschließende Arbeiten Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schaden führen. HINWEIS Öldruckmessgeräte nach der Inbetriebnahme entfernen. Regel- und Sicherheitseinrichtungen prüfen. Ölführende Bauteile auf Dichtheit prüfen.

  • Seite 61: Verbrennung Prüfen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme 7.5 Verbrennung prüfen Luftüberschuss ermitteln Luftklappe(n) im entsprechenden Betriebspunkt langsam schließen, bis Verbren- nungsgrenze erreicht wird (Rußzahl ca. 1). -Gehalt messen und dokumentieren. Luftzahl (λ) ablesen. Für einen sicheren Luftüberschuss Luftzahl erhöhen: um 0,15 …...

  • Seite 62: Nachträglich Betriebspunkte Optimieren

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 7 Inbetriebnahme 7.6 Nachträglich Betriebspunkte optimieren Falls erforderlich, können die Verbrennungswerte nachträglich korrigiert werden. Brückenstecker Nr. 7 am Feuerungsmanager ausstecken. Feuerungsmanager läuft auf Standby. [–] und [+] gleichzeitig kurz drücken. Feuerungsmanager wechselt in die Zugriffs-Ebene.

  • Seite 63: Außerbetriebnahme

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Brenner ausschalten. Brennstoff-Absperreinrichtungen schließen. 63-116 83319701 1/2020-10 Et...

  • Seite 64: Wartung

    überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden. Die Auslegungslebensdauer der Komponenten ist im Wartungsplan aufgeführt [Kap. 9.2]. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Folgende Bauteile dürfen nur ausgetauscht und nicht anderweitig instandgesetzt werden: Feuerungsmanager, Flammenfühler,...
  • Seite 65 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung Nach jeder Wartung Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Ölführende Bauteile auf Dichtheit prüfen. Funktion prüfen: Zündung, Flammenüberwachung, Ölpumpe (Pumpendruck und Saugwiderstand), Druckwächter,...

  • Seite 66: Wartungsplan

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.2 Wartungsplan Komponente Kriterium / Auslegungslebensdauer Wartungsmaßnahme Gebläserad Verschmutzung Reinigen. Beschädigung Austauschen. Luftführung Verschmutzung Reinigen. Luftklappe Verschmutzung Reinigen. Luftdruckwächter Schaltpunkt Prüfen. 250 000 Brennerstarts oder 10 Jahre Austauschen. Zündleitung Beschädigung Austauschen. Zündelektrode Verschmutzung Reinigen.

  • Seite 67: Brenner Aufschwenken

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.3 Brenner aufschwenken Hinweise zur Wartung beachten [Kap. 9.1]. Schrauben 1 entfernen. Brenner aufschwenken. 67-116 83319701 1/2020-10 Et...

  • Seite 68: Düse Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.4 Düse austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Düsen nicht reinigen, stets neue Düsen verwenden. Brenner aufschwenken [Kap. 9.3]. Zündleitung 4 ausstecken. Schraube 1 lösen und Stauscheibe entfernen. Schraube 5 lösen und Zündelektrodenhalter entfernen.

  • Seite 69: Düsenabschluss Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.5 Düsenabschluss aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Düse entfernen [Kap. 9.4]. Am Düsenstock 4 mit Gabelschlüssel gegenhalten und Düsenhalter 1 entfer- nen. Ventilkolben 2 und Druckfeder 3 mit geeignetem Werkzeug (z. B. Zange) her- ausnehmen, dabei Ventilkolben und O-Ring nicht beschädigen.

  • Seite 70: Zündelektroden Einstellen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.6 Zündelektroden einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Die Zündelektroden dürfen nicht im Zerstäubungskegel der Düse liegen. Brenner aufschwenken [Kap. 9.3]. Abstände der Zündelektroden prüfen. Ggf. Zündelektroden nachbiegen. 2,5 ... 3,0 mm 3,0 mm...

  • Seite 71: Mischeinrichtung Ausbauen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.7 Mischeinrichtung ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Flammenfühler QRB4 5 oder Flammenfühler RAR9 (optional) herausnehmen. Magnetventilstecker 1 ausstecken. Zündleitung 2 ausstecken. Druckschläuche 4 entfernen. Schrauben 3 lösen. Mischeinrichtung bis zur Aussparung nach links drehen und herausnehmen. 71-116 83319701 1/2020-10 Et...

  • Seite 72: Mischeinrichtung Einstellen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.8 Mischeinrichtung einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Düsenabstand einstellen Brenner aufschwenken [Kap. 9.3]. Einstelllehre ansetzen und Maß A (5 … 6 mm) prüfen. Wenn der gemessene Wert von Maß A abweicht: Schraube 1 lösen.

  • Seite 73: Serviceposition

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.9 Serviceposition Hinweise zur Wartung beachten [Kap. 9.1]. Mischeinrichtung ausbauen [Kap. 9.7]. Stecker 4 vom Zündgerät ausstecken. Abdeckung 2 abnehmen und Stecker entfernen. Halter 3 für Ölschläuche entfernen. Gehäusedeckel festhalten und Schrauben 1 entfernen. Gehäusedeckel in Haltevorrichtung 5 einhängen.

  • Seite 74: Ölpumpe Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.10 Ölpumpe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brennstoff-Absperreinrichtungen schließen. Stecker 1 ausstecken. Ölschläuche 5 und Druckschläuche 4 entfernen. Schrauben 2 lösen und Ölpumpe herausziehen. Einbau Ölpumpe in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz der Kupplung 3 achten, auf richtige Zuordnung von Vor- und Rücklauf der Ölschläuche achten.

  • Seite 75: Gebläserad Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.11 Gebläserad aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Gehäusedeckel in Serviceposition einhängen [Kap. 9.9]. Gewindestift 1 entfernen und Gebläserad abziehen. Einbau Gebläserad in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz der Scheibenfeder 2 achten, neuen Gewindestift 1 einschrauben,...

  • Seite 76: Brennermotor Ausbauen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.12 Brennermotor ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ölpumpe ausbauen [Kap. 9.10]. Gebläserad ausbauen [Kap. 9.11]. Stecker 1 ausstecken. Motor festhalten und Schrauben 2 entfernen. Motor abnehmen. Nur in Verbindung mit Drehzahlregelung Der Drehzahlsensor ist am Brennermotor angebaut. Ggf. Drehzahlsensor ausbauen.

  • Seite 77: Ölpumpenfilter Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.13 Ölpumpenfilter aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brennstoff-Absperreinrichtungen schließen. Schrauben 1 entfernen. Pumpendeckel abnehmen. Filter 3 und Dichtung 2 austauschen. Einbau Filter in umgekehrter Reihenfolge einbauen, dabei auf saubere Dichtflächen ach- ten.

  • Seite 78: Stellantrieb-Luftklappe Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.14 Stellantrieb-Luftklappe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantriebstecker 4 am Feuerungsmanager ausstecken. Schrauben 5 entfernen. Stellantrieb mit Befestigungsplatte 3 und Welle 2 abziehen. Einbau Schaden am Stellantrieb durch Bewegen der Nabe Stellantrieb kann beschädigt werden.

  • Seite 79: Winkelgetriebe Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.15 Winkelgetriebe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantrieb-Luftklappe ausbauen [Kap. 9.14]. Schrauben 2 entfernen. Winkelgetriebe abnehmen. Einbau Welle 1 bis Anschlag (Luftklappe Auf) drehen und halten. Winkelgetriebe in Welle einsetzen. Winkelgetriebe befestigen.

  • Seite 80: Feuerungsmanager Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.16 Feuerungsmanager austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Alle Stecker ausstecken. Schrauben 1 lösen. Feuerungsmanager nach oben schieben und austauschen. Alle Stecker wieder einstecken. Feuerungsmanager voreinstellen Brückenstecker Nr. 7 am Feuerungsmanager ausstecken. Spannungsversorgung herstellen.
  • Seite 81 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung [+] drücken. Einstell-Ebene (Parameter E0) erscheint. Wert 0 (Einstoffbrenner) übernehmen, ggf. mit Taste [Enter] und [–] einstellen. [+] drücken. E1 erscheint. Der Wert von Parameter E1 kann nicht geändert werden. 0: intermittierender Betrieb (Standard) 1: Dauerbetrieb [+] drücken.
  • Seite 82 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung Wert 0 (keine Verzögerung der Zündung) übernehmen, ggf. mit Taste [Enter] und [-] einstellen. [+] drücken. Feuerungsmanager wechselt in die Einstell-Ebene der Eckpunkte. Betriebspunkte aus Aufkleber 1 ablesen. Brenner mit diesen Betriebspunkten voreinstellen und einregulieren [Kap. 7.2].

  • Seite 83: Sicherung Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 9 Wartung 9.17 Sicherung austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Anschlussstecker am Feuerungsmanager ausstecken. Sicherung  (T6,3H, IEC 127-2/5) austauschen. 1 Ersatzsicherung 9.18 Flammenfühler RAR9 einstellen (optional) Nur in Verbindung mit Dauerbetrieb. Hinweise zur Wartung beachten [Kap. 9.1].

  • Seite 84: Fehlersuche

    Wassermangelsicherung am Wärmeer- Wasser nachfüllen. zeuger hat ausgelöst Wassermangelsicherung am Wärme- erzeuger entriegeln. Bei wiederholtem Auftreten Heizungsfachbetrieb oder Weishaupt-Kundendienst benachrichtigen. 10.1.2 Anzeige OFF Die folgenden Fehler dürfen vom Betreiber behoben werden: Fehler Ursache Behebung Brenner ohne Funktion Temperaturregler oder Druckregler am Temperaturregler oder Druckregler Wärmeerzeuger nicht richtig eingestellt...

  • Seite 85: Anzeige Blinkt

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 10 Fehlersuche 10.1.3 Anzeige blinkt Eine Brennerstörung liegt vor. Der Brenner ist verriegelt. Der Fehlercode wird blin- kend angezeigt. Fehlercode ablesen, z. B. A7h. Fehlerursache beheben [Kap. 10.2]. Entriegeln Schaden durch unsachgemäße Störungsbehebung Unsachgemäße Störungsbehebung kann zu Sachschaden oder schwerer Körper- verletzung führen.

  • Seite 86: Detailfehlercode

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 10 Fehlersuche 10.1.4 Detailfehlercode Zusatzinformationen, die den Fehler genauer aufschlüsseln, können über Tasten- druck angezeigt werden. Der 1. Detailfehlercode und 2. Detailfehlercode ist nur bei folgenden Fehlern rele- vant: 03h, 18h, 41h, 65h. 1. Detailfehlercode / Betriebsstatus Taste [+] drücken.

  • Seite 87: Fehler Beheben

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 10 Fehlersuche 10.2 Fehler beheben Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung 01h … 02h interner Gerätefehler Spannungsversorgung kurzzeitig unterbrechen. Brenner entriegeln, bei wiederholtem Auftreten 05h … 0bh Feuerungsmanager austauschen [Kap. 9.16].
  • Seite 88 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Abschaltung über PC-Software – 2. Detailfehlercode: A1h Bus-Adresse prüfen. ungültige Bus-Adresse 2. Detailfehlercode: A5h Konfiguration am Ausgang B4 prüfen.
  • Seite 89 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Stellantrieb fährt Referenzpunkt nicht richtig an Luftklappe und/oder Winkelgetriebe auf Freigän- gigkeit prüfen. Stellantrieb austauschen [Kap. 9.14]. Parameter E0 auf 1 und Kodierstecker einge- Parameter E0 prüfen [Kap. 6.2.4].
  • Seite 90 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Schaltkontakt Luftdruckwächter nicht in Ruhe- Luftdruckeinflüsse prüfen. stellung Einstellung Luftdruckwächter prüfen. Luftdruckwächter und Leitung prüfen, ggf. aus- tauschen. Feuerungsmanager austauschen [Kap. 9.16].

  • Seite 91: Betriebsprobleme

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 10 Fehlersuche 10.3 Betriebsprobleme Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung schlechtes Startverhalten vom Mischdruck zu hoch Mischdruck in Zündlast korrigieren, Brenner ggf. P0 abweichend von P1 einstel- len.

  • Seite 92: Technische Unterlagen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Programmablauf Der genaue Betriebsstatus vom Feuerungsmanager kann zusätzlich angezeigt wer- den. Betriebsstatus aktivieren [Kap. 6]. Betriebsphase Betriebsstatus Zustand / Funktion Fehler vorhanden F .. unprogrammierter Zustand oder Programmierung nicht abgeschlossen OFFUPr Standby, keine Wärmeanforderung...

  • Seite 93: Umrechnungstabelle Druckeinheit

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 11 Technische Unterlagen 11.2 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000 1 000 10 bar 1 000 000...

  • Seite 94: Projektierung

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 12 Projektierung 12 Projektierung 12.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Allgemeine Hinweise zur Ölversorgung Bei Stahltanks kein Kathodenschutzsystem einsetzen. Bei Öltemperaturen < 5 °C können durch Paraffinausscheidungen Leitungen, Ölfilter und Düsen verstopfen.
  • Seite 95 Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen. HINWEIS Im Einstrangbetrieb muss ein automatischer Entlüfter vor der Ölpumpe installiert werden. Zweistrangbetrieb Die Ölpumpe entlüftet im Zweistrangbetrieb automatisch. Ringleitungsbetrieb Bei mehreren Brennern empfiehlt Weishaupt eine Ringleitung. 95-116 83319701 1/2020-10 Et...

  • Seite 96: Motordauerlauf Oder Nachbelüftung

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 12 Projektierung 12.2 Motordauerlauf oder Nachbelüftung Brandgefahr durch Ausfall vom Verbrennungsluftgebläse Bei Betrieb mit Motordauerlauf oder verlängerter Nachbelüftung kann ein Ausfall vom Verbrennungsluftgebläse (z. B. durch Spannungsausfall oder defekten Motor) GEFAHR dazu führen, dass Rückwärme oder heiße Abgase in das Brennergehäuse zurück- strömen.

  • Seite 97: Zusätzliche Anforderungen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 12 Projektierung 12.3 Zusätzliche Anforderungen Zusätzliche Anforderungen an Brenner für flüssige Brennstoffe nach EN 267: die Druckgeräte befeuern entsprechend der Druckgeräterichtlinie 2014/68/EU, als Komponente einer Industrielle Thermoprozessanlagen entsprechend EN 746-2, an Dampf- und Heißwasser-Wasserrohrkessel entsprechend EN 12952-8.

  • Seite 98: Ersatzteile

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile 13 Ersatzteile 1.01 1.23 1.22 1.24 1.26** 1.17 1.25 1.19 1.02 1.27** 1.16 1.18 1.19 1.24 1.20 1.21 1.19 1.11 1.12 1.05 1.03 1.10 1.13 1.09 1.07 1.11 1.08 1.14 1.04 1.05 1.06...
  • Seite 99 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Abdeckhaube 241 400 01 112 1.02 Schraube M8 x 16 DIN 7991 404 412 1.03 Brennergehäuse 241 400 01 447 1.04 Ansauggehäuse komplett 241 400 01 082 – Schraube 4 x 22 Torx-Plus Remform 409 307 1.05...
  • Seite 100 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile Brenner ohne Drehzahlregelung 2.09 2.08 2.10 2.07 2.05 2.11 2.15 2.13 2.23* 2.24* 2.12 2.18 2.20* 2.22* 2.17 2.06 2.03 2.16 2.02 2.14 2.21* 2.19* 2.23* 2.01 2.04 100-116 83319701 1/2020-10 Et...
  • Seite 101 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Motor ECK 06/A-2 230 V / 50 Hz 240 400 07 032 2.02 Schraube M8 x 20 DIN 912 402 511 2.03 Scheibenfeder 4 x 5 DIN 6888 490 154 2.04...
  • Seite 102 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile Brenner mit Drehzahlregelung 3.09 3.08 3.10 3.07 3.05 3.11 3.15 3.13 3.12 3.18 3.17 3.06 3.03 3.16 3.02 3.04 3.14 3.01 3.19 3.20 102-116 83319701 1/2020-10 Et...
  • Seite 103 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Motor DK06A-2 3~ 230 V / 50 Hz 230 400 07 032 3.02 Schraube M8 x 20 DIN 912 402 511 3.03 Scheibenfeder 4 x 5 DIN 6888 490 154 3.04...
  • Seite 104 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile 4.16 4.16 4.16 4.14 4.12 4.15 4.13 4.12 4.10 4.11 4.02 4.01 4.08 4.09 4.05 4.07 4.06 4.05 4.03 4.04 4.03 4.17* 4.25* 4.14* 4.18* 4.12* 4.13* 4.26* 4.19* 4.15* 4.12* 4.14* 4.20*...
  • Seite 105 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Pumpe AT2V65CK 9606 4P0700 601 867 – Magnetspule T80 Suntec 220-240 V 50-60 Hz 604 495 – Filtersatz mit Deckeldichtung 601 107 4.02 Steckkupplung 652 135 4.03 Ölschlauch DN 8, 1200 mm 491 128 4.04...
  • Seite 106 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile 5.08 5.06 5.07 5.04 5.05 5.09 5.01 5.10 5.02 5.03 5.12 5.11 5.15 5.17 5.14 5.13 5.16 5.20 5.20 5.18 5.21 5.22 5.26 5.19 5.28 5.25 5.24 5.27 5.30 5.29 5.31 5.23 5.31...
  • Seite 107 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Stauscheibe WL40/1-A 1LN-A 241 400 14 122 5.02 Blende WL40/1-A 1LN-A 241 400 14 137 5.03 Zündelektrodenhalter 241 300 14 092 5.04 Schraube M4 x 6 Torx-Plus 20IP 409 226 5.05...
  • Seite 108 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile 5.08 5.06 5.07 5.04 5.05 5.09 5.01 5.10 5.02 5.03 5.12 5.11 5.15 5.17 5.14 5.13 5.16 5.20 5.20 5.18 5.21 5.22 5.26 5.19 5.28 5.25 5.24 5.27 5.30 5.29 5.31 5.23 5.31...
  • Seite 109 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.16 Düsenstock komplett – Standard 241 403 10 040 – 100 mm verlängert* 240 403 10 050 5.17 Einstell-Lehre 241 110 00 017 5.18 Stellhebel Oberteil 241 400 10 077 5.19...
  • Seite 110 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile 6.19 6.20 6.03 6.01 6.17 6.18 6.08 6.23* 6.07 6.22* 6.02 6.04 6.05 6.21* 6.06 6.09 6.11 6.10 6.12 6.13 6.15 6.14 6.16 6.25*** 6.26*** 6.24** 6.27*** 110-116 83319701 1/2020-10 Et...
  • Seite 111 Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.01 Feuerungsmanager W-FM 25 / 230 V – Intermittierender Betrieb ohne O -Regelung 600 487 – Intermittierender Betrieb mit O2-Regelung 600 491 – Dauerbetrieb / O -Regelung (PO-O2) 600 489 6.02...

  • Seite 112: Notizen

    Montage- und Betriebsanleitung Ölbrenner WL40/1-A Z-1LN-A 14 Notizen 14 Notizen 112-116 83319701 1/2020-10 Et...
