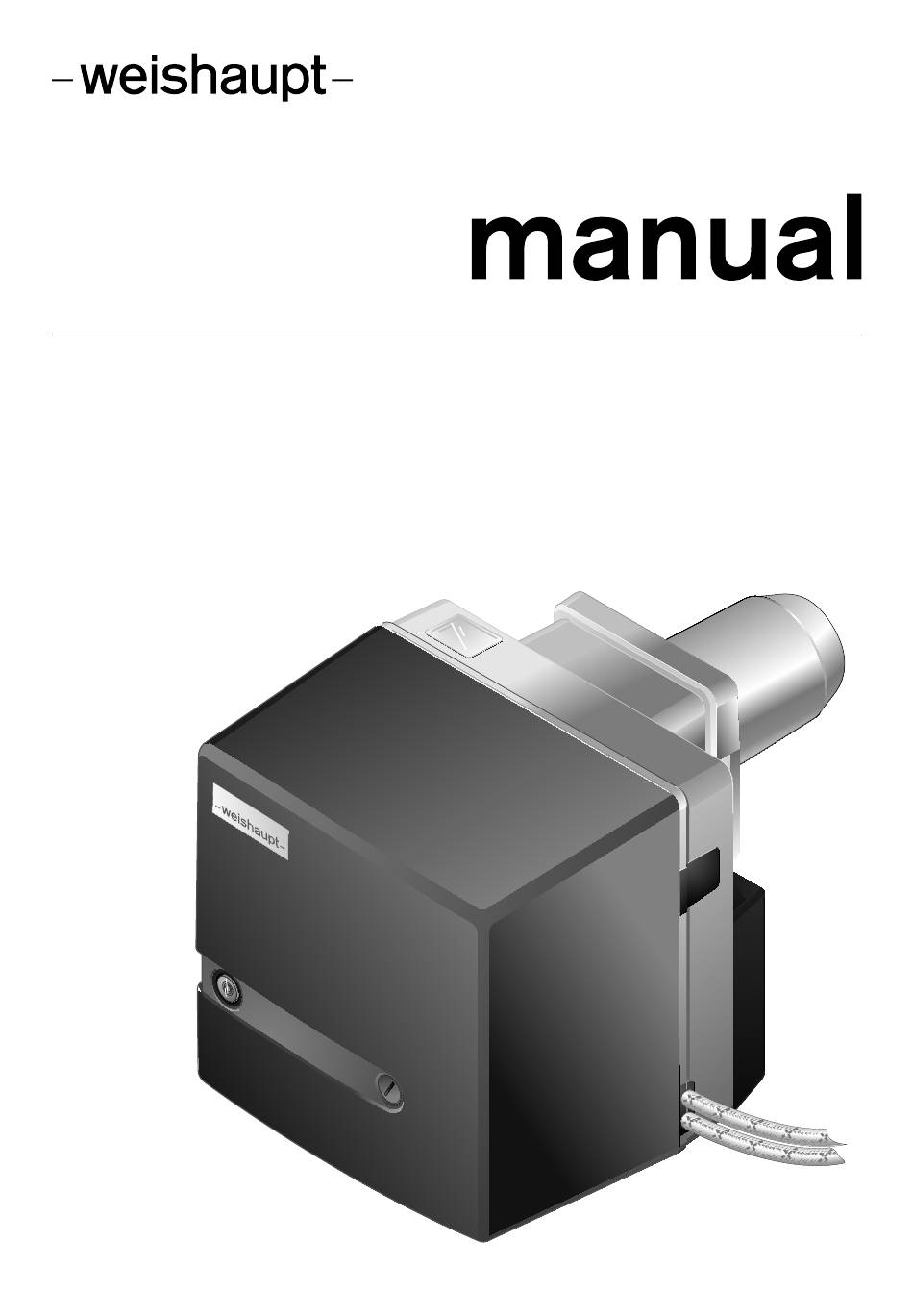

Montage- und Betriebsanleitung

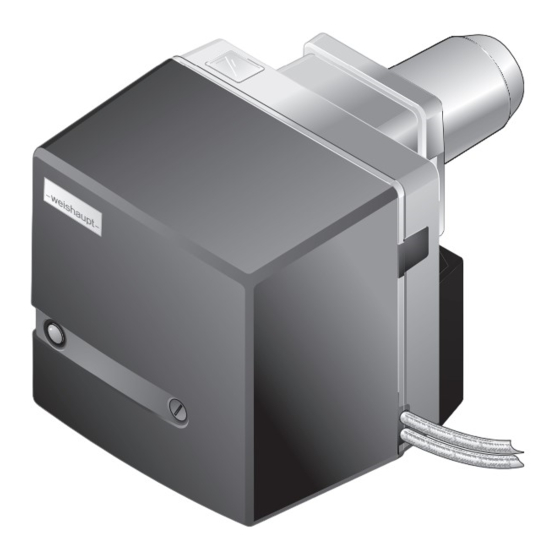

Ölbrenner WL5/2-B
83272201 • 1/2011-04

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Weishaupt WL5/2-B

  • Seite 1 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 83272201 • 1/2011-04...
  • Seite 2: Konformitätserklärung

    Konformitätserklärung Sprachschlüssel 24100000 Max Weishaupt GmbH Anbieter: Max-Weishaupt-Straße Anschrift: D-88475 Schwendi Produkt: Ölbrenner Typ WL 5…-B Das oben beschriebene Produkt ist konform mit den Bestimmungen der Richtlinien: 2006 / 42 / EC 2006 / 95 / EC 2004 / 108 / EC...
  • Seite 3: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B Benutzerhinweise ........................5 Benutzerführung ....................5 1.1.1 Symbole ......................... 5 1.1.2 Zielgruppe ......................5 Gewährleistung und Haftung ................6 Sicherheit ............................ 7 Bestimmungsgemäßer Gebrauch ..............7 Sicherheitsmaßnahmen ..................7 2.2.1 Normalbetrieb ....................... 7 2.2.2 Elektrischer Anschluss ..................7 Bauliche Veränderungen ..................
  • Seite 4 Montage- und Betriebsanleitung Ölbrenner WL5/2-B Abschließende Arbeiten .................. 31 Verbrennung prüfen ..................32 Außerbetriebnahme ......................33 Wartung ............................34 Wartungsplan ....................35 Sicherheitsrelevante Komponenten .............. 35 Servicepositionen ..................... 36 Düse austauschen .................... 37 Zündelektroden einstellen ................38 Mischeinrichtung einstellen ................39 Mischeinrichtung aus- und einbauen ............
  • Seite 5: Benutzerhinweise

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 1 Benutzerhinweise 1 Benutzerhinweise Diese Montage- und Betriebsanleitung ist Bestandteil des Geräts und muss am Ein- Originalbetriebsanleitung satzort aufbewahrt werden. 1.1 Benutzerführung 1.1.1 Symbole Unmittelbare Gefahr mit hohem Risiko. Nichtbeachten führt zu schwerer Körperverletzung oder Tod.
  • Seite 6: Gewährleistung Und Haftung

    Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft wur- den, ▪ Einbau von Brennraumeinsätzen, die die Ausbildung der Flamme verhindern, ▪ unsachgemäß durchgeführte Reparaturen, ▪ keine Verwendung von Weishaupt-Originalteilen, ▪ nicht geeignete Brennstoffe, ▪ Mängel in den Versorgungsleitungen, ▪ höhere Gewalt.
  • Seite 7: Sicherheit

    ▪ Werkzeuge nach EN 60900 verwenden. 2.3 Bauliche Veränderungen Umbaumaßnahmen sind nur mit schriftlicher Zustimmung der Max Weishaupt GmbH zulässig. ▪ Nur Zusatzkomponenten einbauen, die gemeinsam mit dem Gerät geprüft wurden, ▪ keine Brennraumeinsätze verwenden, die die Ausbildung der Flamme behindern, ▪...
  • Seite 8: Schallemission

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 2 Sicherheit 2.4 Schallemission Die Schallemission wird durch das akustische Verhalten aller am Verbrennungssys- tem beteiligten Komponenten bestimmt. Ein hoher Schalldruckpegel kann bei längerer Einwirkung Schwerhörigkeit verursa- chen. Bedienpersonal mit persönlicher Schutzausrüstung ausstatten. Die Schallemission kann mit einer Schalldämmhaube weiter reduziert werden.
  • Seite 9: Produktbeschreibung

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel WL5/2-B Baureihe: W-Brenner Brennstoff: Heizöl EL Baugröße Leistungsgröße Konstruktionsstand 3.2 Funktion 3.2.1 Luftzufuhr Luftklappe Die Luftklappe reguliert die Luftmenge für die Verbrennung. Über eine Einstellschrau- be an der Luftklappe, bzw. am Stellantrieb (optional), wird die erforderliche Luftklap- penposition eingestellt.
  • Seite 10: Ölzufuhr

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 3 Produktbeschreibung 3.2.2 Ölzufuhr Ölpumpe Die Pumpe saugt das Öl über die Versorgungsleitung an und fördert es unter Druck zur Öldüse. Dabei hält das Druckregelventil den Öldruck konstant. Ein Magnetventil öffnet und schließt die Ölzufuhr zur Düse. Druckregelventil und Magnetventil sind in der Pumpe integriert.
  • Seite 11: Elektrische Teile

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 3 Produktbeschreibung 3.2.3 Elektrische Teile Feuerungsmanager Der Feuerungsmanager W-FM ist die zentrale Steuerungseinheit des Brenners. Er steuert den Funktionsablauf und überwacht die Flamme. Brennermotor Der Brennermotor treibt das Gebläserad und die Ölpumpe an. Zündgerät Das elektronische Zündgerät erzeugt an den Elektroden einen Funken, der das Brennstoff-Luft-Gemisch entzündet.
  • Seite 12: Programmablauf

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 3 Produktbeschreibung 3.2.4 Programmablauf Vorbelüftung ohne Stellantrieb Bei Wärmeanforderung startet nach der Initialisierungszeit (T ) der Brennermotor. Der Feuerraum wird vorbelüftet. Vorbelüftung mit Stellantrieb (optional) Bei Wärmeanforderung fährt der Stellantrieb nach der Initialisierungszeit (T ) auf.
  • Seite 13 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 3 Produktbeschreibung W-FM 05 T1 T2 6,3 A H1 H2 Flammenfühler Initialisierungszeit: 1 s Temperatur-/Druckbegrenzer Nachbelüftungszeit: 1,2 s Temperatur-/Druckregler Nachzündzeit: 6,7 s Leuchttaste Störung (optional) Sicherheitszeit: 4,6 s Leuchttaste Betrieb (optional) Vorbelüftungszeit: 16,2 s Brennermotor...
  • Seite 14: Technische Daten

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 3 Produktbeschreibung 3.3 Technische Daten 3.3.1 Zulassungsdaten PIN 92/42/EWG CE 0036 0280/99 DIN CERTCO 5G936/… Grundlegende Normen EN 267: 1999 EN 60335-2-102 und EN 60335-1 EN 61000-6-1 und EN 61000-6-3 3.3.2 Elektrische Daten Netzspannung/Netzfrequenz 230 V / 50 Hz...
  • Seite 15: Emissionen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 3 Produktbeschreibung 3.3.5 Emissionen Abgas Der Brenner entspricht nach EN 267 der Emissionsklasse 2. Die NO -Werte werden beeinflusst durch: ▪ Feuerraumabmessung, ▪ Abgasführung, ▪ Brennstoff, ▪ Verbrennungsluft (Temperatur und Feuchte). Schall Zweizahl-Geräuschemissionswerte nach ISO 4871...
  • Seite 16: Leistung

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 3 Produktbeschreibung 3.3.6 Leistung Feuerungswärmeleistung Feuerungswärmeleistung 25 ... 55 kW 2,1 ... 4,6 kg/h Flammkopf W5/2-B Die Öldurchsatzangaben beziehen sich auf einen Heizwert von 11,9 kWh/kg bei Heizöl EL. Arbeitsfeld Arbeitsfeld nach EN 267. Die Leistungsangaben beziehen sich auf eine Aufstellungshöhe von 500 m über NN.
  • Seite 17: Abmessungen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 3 Produktbeschreibung 3.3.7 Abmessungen Brenner –weishaupt– 31 mm 286 mm 308 mm 132 mm 30 mm 3.3.8 Gewicht Brenner ca. 11,2 kg 17-71 83272201 • 1/2011-04 • Ber...
  • Seite 18: Montage

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 4 Montage 4 Montage 4.1 Montagebedingungen Brennertyp und Arbeitsfeld prüfen Brenner und Wärmeerzeuger müssen aufeinander abgestimmt sein. ▶ Brennertyp und Brennerleistung prüfen. Aufstellraum prüfen ▶ Platzbedarf für Normal- und Serviceposition prüfen (s. Kap. 3.3.7). ▶...
  • Seite 19: Düse Auswählen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 4 Montage 4.2 Düse auswählen ▶ Düsengröße ermitteln. Bei Direktzugfeuerräumen empfiehlt Weishaupt ab einer Feuerungswärmeleistung von 44 kW 60° H-Düsen. Fabrikat Größe Charakteristik Fluidics 0,50 ... 0,85 gph 60° SF, HF Steinen 0,50 ... 0,55 gph 60°...
  • Seite 20: Brenner Montieren

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 4 Montage 4.3 Brenner montieren Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. ▶ Vor Beginn der Arbeiten, Gerät vom Netz trennen. ▶ GEFAHR Gegen unerwartetes Wiedereinschalten sichern. ▶ Brennerflansch 1 vom Brennergehäuse entfernen.
  • Seite 21: Brenner Um 180° Drehen (Optional)

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 4 Montage 4.3.1 Brenner um 180° drehen (optional) Druckschlauch DN 4, 286 mm erforderlich. ▶ Stehbolzen 1 in nebenliegende Gewindebohrungen umsetzen. ▶ Brenner in Serviceposition A einhängen (s. Kap. 9.3). ▶ Schraube 1 an der Stauscheibe lösen und Stauscheibe um 180° drehen.
  • Seite 22: Installation

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 5 Installation 5 Installation 5.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Bedingungen für Ölpumpe prüfen Saugwiderstand max 0,4 bar Vorlaufdruck max 2 bar Vorlauftemperatur max 60 °C jeweils an der Pumpe gemessen Bedingungen für Ölschläuche prüfen...
  • Seite 23 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 5 Installation Ölversorgung anschließen Schaden an der Ölpumpe durch falschen Anschluss Vertauschen von Vor- und Rücklauf kann die Ölpumpe beschädigen. ▶ Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen. VORSICHT ▶ Ölschläuche mit Halter 4 und Tülle 3 am Brenner befestigen.
  • Seite 24: Elektroinstallation

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 5 Installation 5.2 Elektroinstallation Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. ▶ Vor Beginn der Arbeiten, Gerät vom Netz trennen. ▶ GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Die Elektroinstallation darf nur elektrotechnisch ausgebildetes Fachpersonal durch- führen.
  • Seite 25: Bedienung

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 6 Bedienung 6 Bedienung 6.1 Bedienfeld Schaden am Feuerungsmanager durch falsche Bedienung Gewaltsames Drücken der Leuchttaste kann den Feuerungsmanager zerstören. ▶ Leuchttaste nur leicht drücken. VORSICHT Die Leuchttaste am Feuerungsmanager hat die Funktionen: ▪ Betriebszustand anzeigen (s. Kap. 6.2), ▪...
  • Seite 26: Inbetriebnahme

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur dafür qualifiziertes Fachpersonal durchführen. Nur eine korrekt durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit des Brenners. ▶ Vor der Inbetriebnahme prüfen: ▪ Alle Montage- und Installationsarbeiten abgeschlossen und geprüft, ▪...
  • Seite 27: Messgeräte Anschließen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 7 Inbetriebnahme 7.1.1 Messgeräte anschließen Druckmessgerät und Strommessgerät ▪ Druckmessgerät für Druck vor der Mischeinrichtung. ▪ Strommessgerät für Flammensignal. ▶ Druckmessgerät 2 anschließen. Prüfadapter Nr. 13 erforderlich (Bestell-Nr. 240 050 12 04 2). ▶ Stecker Nr. 13 ausstecken.
  • Seite 28: Brenner Voreinstellen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 7 Inbetriebnahme 7.1.2 Brenner voreinstellen Mischeinrichtung entsprechend der geforderten Feuerungswärmeleistung einstellen. Dazu Stauscheibenstellung und Luftklappenstellung aufeinander abstimmen. Stauscheibenstellung und Luftklappenstellung ermitteln Brenner nicht außerhalb des Arbeitsfeldes betreiben. ▶ Erforderliche Stauscheibenstellung (Maß X) und Luftklappenstellung aus Dia- gramm ermitteln und notieren.
  • Seite 29 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 7 Inbetriebnahme Stauscheibe einstellen Bei Maß X = 0 mm ist der Anzeigebolzen bündig mit dem Düsenstock-Deckel. ▶ Einstellschraube 1 drehen, bis Maß X dem ermittelten Wert entspricht. Luftklappe einstellen ▶ Einstellschraube 1 drehen bis die Skala den ermittelten Wert anzeigt.
  • Seite 30: Brenner Einregulieren

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 7 Inbetriebnahme 7.2 Brenner einregulieren 1. Mischdruck ermitteln ▶ Nach vorgegebener Feuerungswärmeleistung den Mischdruck ermitteln. Feuerungswärmeleistung in kW Mischdruck in mbar Richtwerte, die je nach Feuerraumwiderstand abweichen können. 2. Brenner in Betrieb nehmen Wärmeanforderung durch den Kesselregler erforderlich.
  • Seite 31: Abschließende Arbeiten

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 7 Inbetriebnahme 7.3 Abschließende Arbeiten Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, es kann Öl austreten und zu Um- weltschäden führen. ▶ WARNUNG Öldruckmessgeräte nach der Inbetriebnahme entfernen. ▶ Im Betrieb alle Regel-, Steuer- und Sicherheitseinrichtungen der Anlage auf Funk- tion prüfen und einstellen.
  • Seite 32: Verbrennung Prüfen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 7 Inbetriebnahme 7.4 Verbrennung prüfen Abgasmessungen durchführen, damit die Anlage umweltfreundlich, wirtschaftlich und fehlerfrei arbeitet. Luftüberschuss ermitteln ▶ Luftklappe und Stauscheibe gleichmäßig schließen, bis Verbrennungsgrenze er- reicht wird (Rußzahl ca. 1). ▶ -Gehalt messen und dokumentieren.
  • Seite 33: Außerbetriebnahme

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: ▶ Brenner ausschalten. ▶ Brennstoff-Absperreinrichtungen schließen. 33-71 83272201 • 1/2011-04 • Ber...
  • Seite 34: Wartung

    Jahr gewartet werden. Je nach Anlagenbedingungen kann auch eine häufigere Prüfung notwendig sein. Dabei müssen Systemkomponenten mit erhöhtem Verschleiß oder mit einer begrenzten Lebensdauer vorsorglich ersetzt werden. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Instandsetzungsarbeiten an folgenden Bauteilen darf nur der jeweilige Hersteller oder dessen Beauftragter durchführen:...
  • Seite 35: Wartungsplan

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 9 Wartung 9.1 Wartungsplan Komponente Kriterium Wartungsmaßnahme ▶ Öldüse Verschmutzung/Abnutzung Austauschen. ▶ Ölpumpenfilter Verschmutzung Austauschen. ▶ Ölschläuche Abnutzung/Beschädigung Austauschen. ▶ Flammrohr/Stauscheibe Verschmutzung Reinigen. ▶ Beschädigung Austauschen. ▶ Zündelektrode Verschmutzung Reinigen. ▶ Abnutzung/Beschädigung Austauschen. ▶ Zündleitung Beschädigung...
  • Seite 36: Servicepositionen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 9 Wartung 9.3 Servicepositionen Hinweise zur Wartung beachten (s. Kap. 9). ▶ Schrauben 1 entfernen. ▶ Ggf. Ölschläuche entfernen. ▶ Brenner in gewünschte Serviceposition einhängen. Serviceposition A und B Serviceposition C 36-71 83272201 • 1/2011-04 • Ber...
  • Seite 37: Düse Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 9 Wartung 9.4 Düse austauschen Hinweise zur Wartung beachten (s. Kap. 9). Düse nicht reinigen, stets neue Düse verwenden. ▶ Brenner in Serviceposition B einhängen (s. Kap. 9.3). ▶ Zündkabel 2 gerade nach unten abziehen.
  • Seite 38: Zündelektroden Einstellen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 9 Wartung 9.5 Zündelektroden einstellen Hinweise zur Wartung beachten (s. Kap. 9). Die Zündelektroden dürfen nicht direkt im Bereich des Zerstäubungskegels liegen. ▶ Brenner in Serviceposition B einhängen (s. Kap. 9.3). ▶ Abstände der Zündelektroden prüfen.
  • Seite 39: Mischeinrichtung Einstellen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 9 Wartung 9.6 Mischeinrichtung einstellen Hinweise zur Wartung beachten (s. Kap. 9). Düsenabstand einstellen ▶ Brenner in Serviceposition A einhängen (s. Kap. 9.3). ▶ Einstelllehre ansetzen und Maß A (3 mm) prüfen. Wenn der gemessene Wert von Maß A abweicht: ▶...
  • Seite 40: Mischeinrichtung Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 9 Wartung 9.7 Mischeinrichtung aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9). ▶ Zündleitung 1 ausstecken. ▶ Flammenfühler 6 herausziehen. ▶ Ölleitung 4 entfernen. ▶ Schrauben 2 entfernen. ▶ Schrauben 5 lösen. ▶...
  • Seite 41: Luftregler Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 9 Wartung 9.8 Luftregler aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9). ▶ Ggf. Stellantriebstecker ausstecken. ▶ Brenner in Serviceposition A einhängen (s. Kap. 9.3). ▶ Schrauben 1 entfernen. ▶ Ansauggehäuse 3 abnehmen.
  • Seite 42: Ölpumpe Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 9 Wartung 9.9 Ölpumpe aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9). Ausbau ▶ Stecker 1 ausstecken. ▶ Ölschläuche 5 entfernen. ▶ Ölleitung 3 entfernen. ▶ Schrauben 2 lösen und Ölpumpe herausziehen. Einbau ▶...
  • Seite 43: Gebläserad Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 9 Wartung 9.10 Gebläserad aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9). Ausbau ▶ Gehäusedeckel in Serviceposition C einhängen (s. Kap. 9.3). ▶ Gewindestift 1 entfernen und Gebläserad abziehen. Einbau ▶ Neuen Gewindestift 1 am Gebläserad anschrauben.
  • Seite 44: Brennermotor Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 9 Wartung 9.11 Brennermotor aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9). ▶ Ölpumpe ausbauen (s. Kap. 9.9). ▶ Gebläserad ausbauen (s. Kap. 9.10). ▶ Stecker 1 ausstecken. ▶ Schrauben 2 entfernen. ▶...
  • Seite 45: Ölpumpenfilter Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 9 Wartung 9.12 Ölpumpenfilter aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9). Ausbau ▶ Brennstoff-Absperreinrichtung schließen. ▶ Schrauben 1 entfernen. ▶ Pumpendeckel abnehmen. ▶ Filter 3 und Dichtung 2 austauschen. Einbau ▶ Filter in umgekehrter Reihenfolge einbauen, dabei auf saubere Dichtflächen ach- ten.
  • Seite 46: Sicherung Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 9 Wartung 9.13 Sicherung austauschen Hinweise zur Wartung beachten (s. Kap. 9). Schaltplan beachten (s. Kap. 12.1). ▶ Alle Stecker am Feuerungsmanager ausstecken. ▶ Schrauben am Feuerungsmanager entfernen. ▶ Feuerungsmanager abnehmen. ▶ Sicherung (6,3 A) austauschen.
  • Seite 47: Fehlersuche

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Schaden durch unsachgemäße Instandsetzung Die Feuerungsanlage kann beschädigt werden. ▶ Nicht mehr als 2 Entriegelungen hintereinander durchführen. ▶ VORSICHT Qualifiziertes Fachpersonal muss die Störungsursache beseitigen. Der Feuerungsmanager erkennt Unregelmäßigkeiten des Brenners und zeigt diese mit der Leuchttaste an.
  • Seite 48: Fehler Beheben

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 10 Fehlersuche 10.2 Fehler beheben 10.2.1 Fehlercode mit Verriegelung Fehlercode Fehler Ursache Behebung ▶ 2 x blinken keine Brennstoffversorgung Tank leer Tanken. ▶ Absperreinrichtung ge- Absperreinrichtung öff- keine Flamme, schlossen nen. Ende Sicherheitszeit ▶ Ölpumpe fördert kein Öl Ölversorgung undicht...
  • Seite 49 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 10 Fehlersuche Fehlercode Fehler Ursache Behebung ▶ 7 x blinken Flamme reißt ab Ölversorgung undicht Ölversorgung prüfen. Vakuum zu hoch Flammenausfall im Betrieb ▶ Öldüse verschmutzt Öldüse austauschen (s. Kap. 9.4). ▶ Flammensignal zu schwach Brennereinstellung falsch Brennereinstellung prü-...
  • Seite 50: Fehlercode Ohne Verriegelung

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 10 Fehlersuche 10.2.2 Fehlercode ohne Verriegelung Fehlercode Ursache Behebung ▶ grün/rot blinkend Fremdlicht vor Wärmeanforde- Fremdlichtquelle suchen und beseitigen. rung ▶ rot/orange blinkend mit Pause Überspannung Externe Spannungsversorgung prüfen. ▶ orange/rot blinkend Unterspannung Externe Spannungsversorgung prüfen.
  • Seite 51: Betriebsprobleme

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 10 Fehlersuche 10.2.3 Betriebsprobleme Beobachtung Ursache Behebung ▶ Ölpumpe macht starke mechani- Ölpumpe saugt Luft Ölversorgung auf Dichtheit prüfen. sche Geräusche ▶ hohes Vakuum in der Ölleitung Filter reinigen. ▶ Ölversorgung prüfen. ▶ Öldüse zerstäubt ungleichmäßig Öldüse verstopft/verschmutzt...
  • Seite 52: Ersatzteile

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 11 Ersatzteile 11 Ersatzteile 1.20 1.01 1.16 1.19 1.18 1.06 1.15 1.19 1.05 1.03 1.18 1.02 1.17 1.04 1.17 1.10 1.08 1.12 1.11 1.07 1.12 1.09 1.11 1.13 1.14 52-71 83272201 • 1/2011-04 • Ber...
  • Seite 53 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Abdeckhaube 241 050 01 02 2 1.02 Schraube M8 x 15 142 013 01 15 7 1.03 Scheibe 7 + 0,2 x 18 x 0,6 430 016 1.04 Brennergehäuse 241 050 01 01 7 1.05...
  • Seite 54 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 11 Ersatzteile 2.08 2.05 2.09 2.06 2.04 2.07 2.10 2.01 2.02 2.03 54-71 83272201 • 1/2011-04 • Ber...
  • Seite 55 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Motor ECK 02/F-2, 230 V / 50 Hz, 75 W 652 060 2.02 Kondensator MKP 3/420 713 462 2.03 Schutzkappe DN 30 241 100 07 03 7 2.04 Gebläserad TLR-S 50 Hz, 119 x 41,4-L S1 241 050 08 01 2 2.05...
  • Seite 56 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 11 Ersatzteile 3.05 3.03 3.02 3.04 3.01 3.07 3.08 3.06 3.08 56-71 83272201 • 1/2011-04 • Ber...
  • Seite 57 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Pumpe ALEV 30 C 601 737 – Filtersatz mit Dichtung AL30 und ALE 601 107 3.02 Magnetspule 185 ... 254 V / 50/60 Hz 604 429 3.03 Steckkupplung 652 048 3.04...
  • Seite 58 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 11 Ersatzteile 4.23 4.01 4.21 4.20 4.19 4.22 4.02 4.22 4.03 4.15 4.15 4.24 4.14 4.04 4.12 4.13 4.18 4.11 4.17 4.16 4.07 4.05 4.08 4.06 4.10 4.09 58-71 83272201 • 1/2011-04 • Ber...
  • Seite 59 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Düsenstock komplett 241 050 10 07 2 4.02 Stauscheibe 241 200 14 17 2 4.03 Führungsrohr mit Anschlag 241 110 10 01 2 4.04 Düsenkopf komplett 241 110 10 05 2 4.05...
  • Seite 60 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 11 Ersatzteile 4.23 4.01 4.21 4.20 4.19 4.22 4.02 4.22 4.03 4.15 4.15 4.24 4.14 4.04 4.12 4.13 4.18 4.11 4.17 4.16 4.07 4.05 4.08 4.06 4.10 4.09 60-71 83272201 • 1/2011-04 • Ber...
  • Seite 61 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.24 Öldüse – 0,50 gph 60°SF Fluidics 602 743 – 0,55 gph 60°SF Fluidics 602 744 – 0,60 gph 60°SF Fluidics 602 745 – 0,65 gph 60°SF Fluidics 602 746 –...
  • Seite 62 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 11 Ersatzteile 5.06 5.07 5.05 5.03 5.02 5.04 5.01 5.09 5.08 62-71 83272201 • 1/2011-04 • Ber...
  • Seite 63 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Feuerungsmanager W-FM 05, 230 V / 50/60 Hz 600 333 – Feinsicherung 6,3 AT 722 024 5.02 Abdeckclip AGK63 600 312 5.03 Brückenstecker Nr. 12 241 050 12 03 2 5.04...
  • Seite 64: Technische Unterlagen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 12 Technische Unterlagen 12 Technische Unterlagen 12.1 Schaltplan Ggf. bei Sonderausführung beiliegenden Schaltplan beachten. W-FM 05 6,3A X3:2 X3:3 X3:12 X3:11 L PE N T1 T2 S3 B4 max 16A L PE N 230 V / 50 Hz...
  • Seite 65 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 12 Technische Unterlagen X3:4 X3:13 X3:5 X3:6 X5:1 Flammenfühler Betriebstundenzähler intern (optional) Fernentriegelung (optional) Zündgerät Antiheberventil (optional) Magnetventil Busschnittstelle (optional) 65-71 83272201 • 1/2011-04 • Ber...
  • Seite 66: Projektierung

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 13 Projektierung 13 Projektierung 13.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Allgemeine Hinweise zur Ölversorgung ▪ Bei Stahltanks kein Kathodenschutzsystem einsetzen. ▪ Bei Öltemperaturen < 0 °C können durch Paraffinausscheidungen Leitungen, Öl- filter und Düsen verstopfen.
  • Seite 67 Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen. VORSICHT Im Einstrangbetrieb muss ein automatischer Entlüfter vor der Brennerpumpe installiert werden. Zweistrangbetrieb Die Ölpumpe entlüftet im Zweistrangbetrieb automatisch. Ringleitungsbetrieb Bei mehreren Brennern empfiehlt Weishaupt eine Ringleitung. 67-71 83272201 • 1/2011-04 • Ber...
  • Seite 68: Notizen

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 14 Notizen 14 Notizen 68-71 83272201 • 1/2011-04 • Ber...
  • Seite 69 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 14 Notizen 69-71 83272201 • 1/2011-04 • Ber...
  • Seite 70: Stichwortverzeichnis

    Montage- und Betriebsanleitung Ölbrenner WL5/2-B 15 Stichwortverzeichnis Fremdluftansaugung ............. 7, 16 Abgasmessung ..............32 Abgastemperatur ..............32 Abgasverlust ................32 Gebläsedruck ..............27 Amperemeter ...............27 Gebläsemotor ..............44 Ansauggehäuse ..............41 Gebläserad ..............9, 43 Anschlussstecker ..............24 Geräuschemissionswert ............15 Anzeige .................25 Gewährleistung ..............6 Anzeigebolzen ............. 29, 39 Gewicht .................17...
  • Seite 71 Montage- und Betriebsanleitung Ölbrenner WL5/2-B 15 Stichwortverzeichnis Pumpendruck ............... 19, 27 Zulauftemperatur ..............22 Zündelektrode ..............38 Zündgerät ..............11, 48 Zündung ................12 Ringleitung ................67 Zweistrangbetrieb ...............67 Ringspalt ............... 18, 20 Rücklauf ................23 Saugwiderstand ..............66 Schalldruckpegel ..............15 Schallleistungspegel ............15 Schaltplan ................64 Schaltspiele ................35 Serviceposition ..............36...
