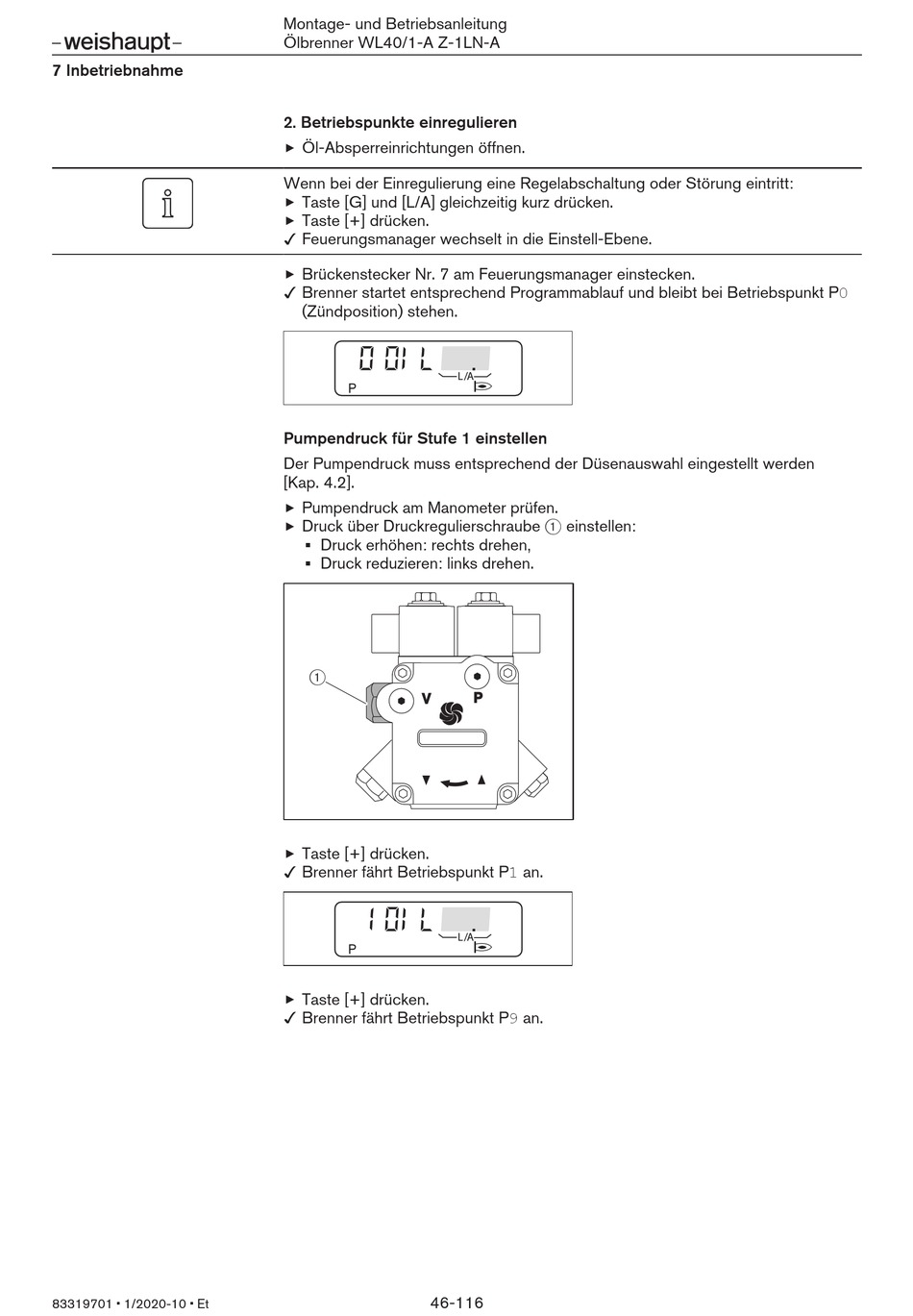

Weishaupt WL40/1-A Z-1LN-A Montage- Und Betriebsanleitung Seite 46

7 Inbetriebnahme
83319701 1/2020-10 Et
Montage- und Betriebsanleitung
Ölbrenner WL40/1-A Z-1LN-A
2. Betriebspunkte einregulieren
Öl-Absperreinrichtungen öffnen.
Wenn bei der Einregulierung eine Regelabschaltung oder Störung eintritt:
Taste [G] und [L/A] gleichzeitig kurz drücken.
Taste [+] drücken.
Feuerungsmanager wechselt in die Einstell-Ebene.
Brückenstecker Nr. 7 am Feuerungsmanager einstecken.
Brenner startet entsprechend Programmablauf und bleibt bei Betriebspunkt P0
(Zündposition) stehen.
Pumpendruck für Stufe 1 einstellen
Der Pumpendruck muss entsprechend der Düsenauswahl eingestellt werden
[Kap. 4.2].
Pumpendruck am Manometer prüfen.
Druck über Druckregulierschraube 1 einstellen:
Druck erhöhen: rechts drehen,
Druck reduzieren: links drehen.
1
Taste [+] drücken.
Brenner fährt Betriebspunkt P1 an.
Taste [+] drücken.
Brenner fährt Betriebspunkt P9 an.
46-116
