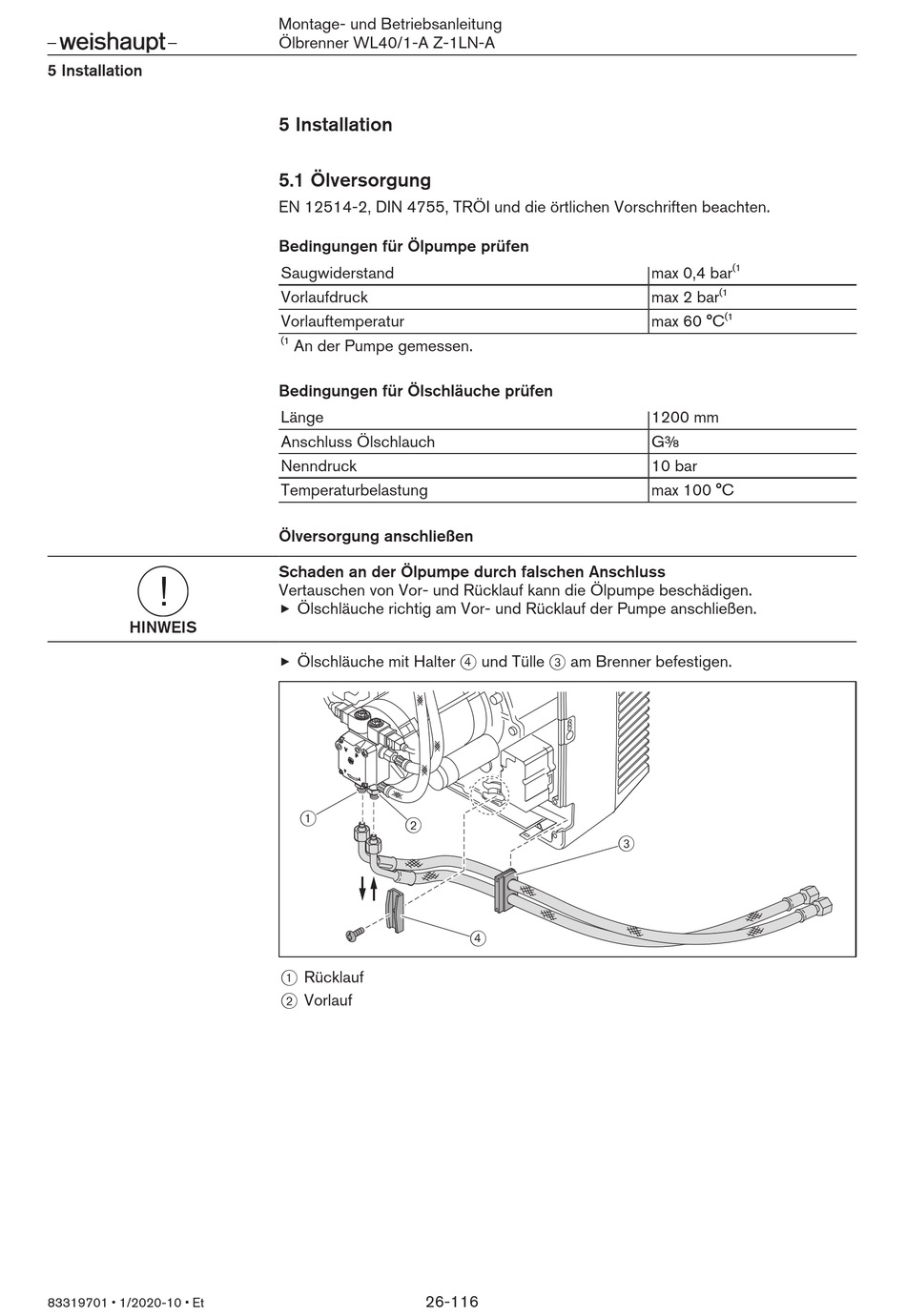

5 Installation

!
HINWEIS
83319701 1/2020-10 Et
Montage- und Betriebsanleitung
Ölbrenner WL40/1-A Z-1LN-A
5 Installation
5.1 Ölversorgung
EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten.
Bedingungen für Ölpumpe prüfen
Saugwiderstand
Vorlaufdruck
Vorlauftemperatur
(1
An der Pumpe gemessen.
Bedingungen für Ölschläuche prüfen
Länge
Anschluss Ölschlauch
Nenndruck
Temperaturbelastung
Ölversorgung anschließen
Schaden an der Ölpumpe durch falschen Anschluss
Vertauschen von Vor- und Rücklauf kann die Ölpumpe beschädigen.
Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen.
Ölschläuche mit Halter 4 und Tülle 3 am Brenner befestigen.
1
2
1 Rücklauf
2 Vorlauf
26-116
3
4
(1
max 0,4 bar
(1
max 2 bar
(1
max 60 °C
1200 mm
G⅜
10 bar
max 100 °C
