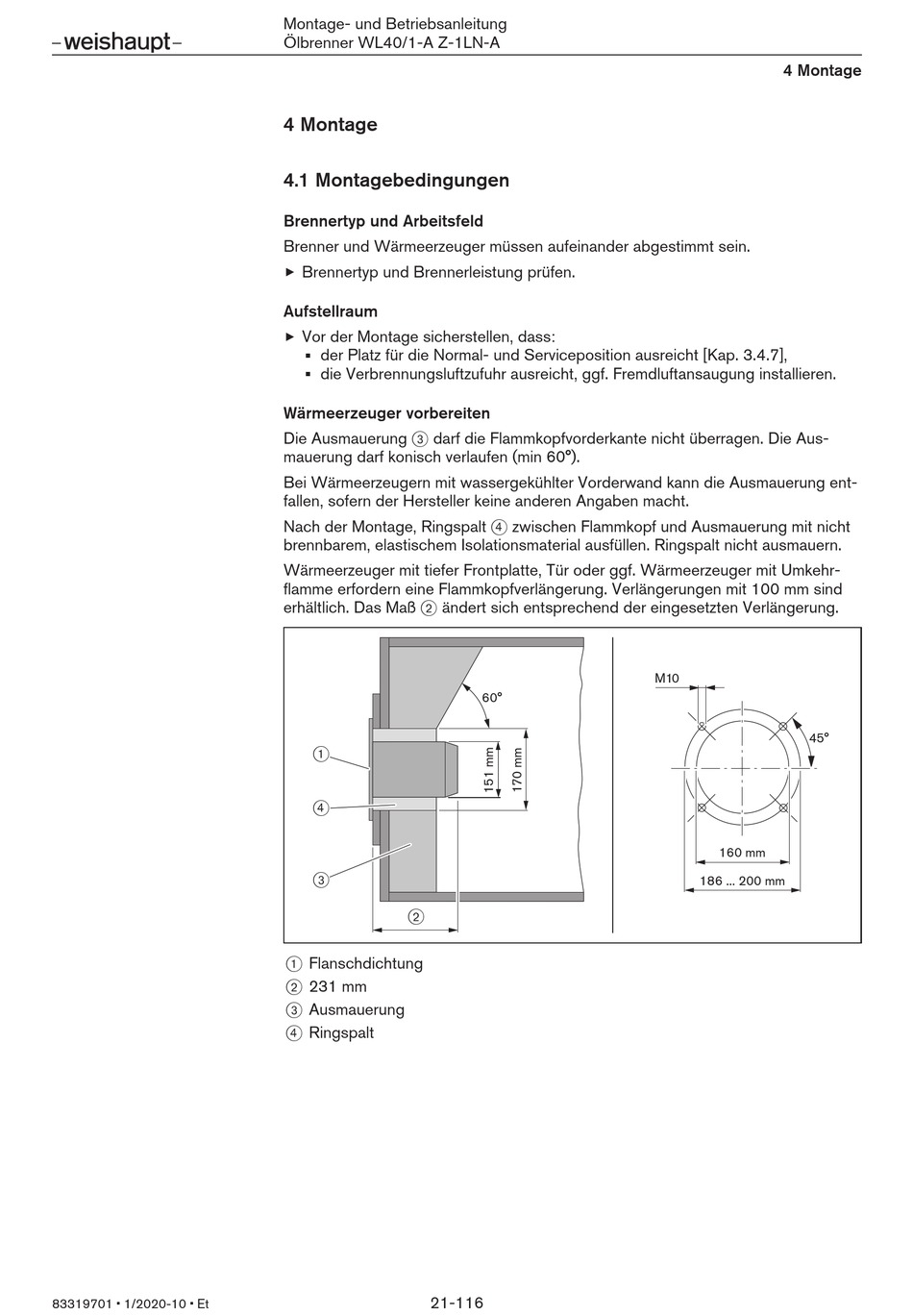

4 Montage
4.1 Montagebedingungen
Brennertyp und Arbeitsfeld
Brenner und Wärmeerzeuger müssen aufeinander abgestimmt sein.
Brennertyp und Brennerleistung prüfen.
Aufstellraum
Vor der Montage sicherstellen, dass:
der Platz für die Normal- und Serviceposition ausreicht [Kap. 3.4.7],
die Verbrennungsluftzufuhr ausreicht, ggf. Fremdluftansaugung installieren.
Wärmeerzeuger vorbereiten
Die Ausmauerung 3 darf die Flammkopfvorderkante nicht überragen. Die Aus-
mauerung darf konisch verlaufen (min 60°).
Bei Wärmeerzeugern mit wassergekühlter Vorderwand kann die Ausmauerung ent-
fallen, sofern der Hersteller keine anderen Angaben macht.
Nach der Montage, Ringspalt 4 zwischen Flammkopf und Ausmauerung mit nicht
brennbarem, elastischem Isolationsmaterial ausfüllen. Ringspalt nicht ausmauern.
Wärmeerzeuger mit tiefer Frontplatte, Tür oder ggf. Wärmeerzeuger mit Umkehr-
flamme erfordern eine Flammkopfverlängerung. Verlängerungen mit 100 mm sind
erhältlich. Das Maß 2 ändert sich entsprechend der eingesetzten Verlängerung.
1
4
3
2
1 Flanschdichtung
2 231 mm
3 Ausmauerung
4 Ringspalt
21-116
60°
4 Montage
M10
45°
160 mm
186 ... 200 mm
