Messgeräte Anschließen - Weishaupt WL40/1-A Z-1LN-A Montage- Und Betriebsanleitung

!
HINWEIS
83319701 1/2020-10 Et
Montage- und Betriebsanleitung
Ölbrenner WL40/1-A Z-1LN-A

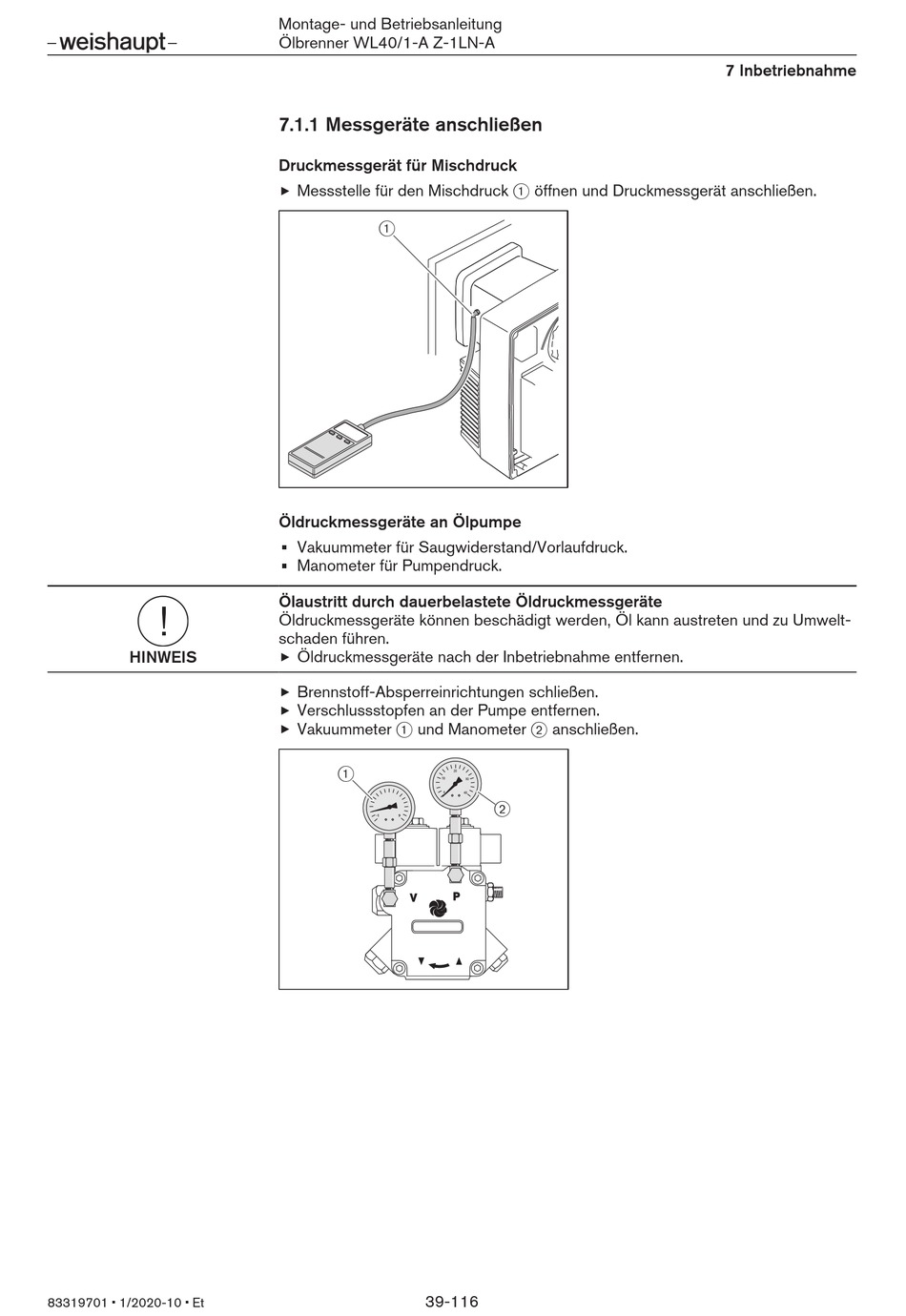

7.1.1 Messgeräte anschließen
Druckmessgerät für Mischdruck
Messstelle für den Mischdruck 1 öffnen und Druckmessgerät anschließen.
1
Öldruckmessgeräte an Ölpumpe
Vakuummeter für Saugwiderstand/Vorlaufdruck.
Manometer für Pumpendruck.
Ölaustritt durch dauerbelastete Öldruckmessgeräte
Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt-
schaden führen.
Öldruckmessgeräte nach der Inbetriebnahme entfernen.
Brennstoff-Absperreinrichtungen schließen.
Verschlussstopfen an der Pumpe entfernen.
Vakuummeter 1 und Manometer 2 anschließen.
1
-1 9
39-116
2
7 Inbetriebnahme
