Montage- und Betriebsanleitung
Ölbrenner WL40/1-A Z-1LN-A

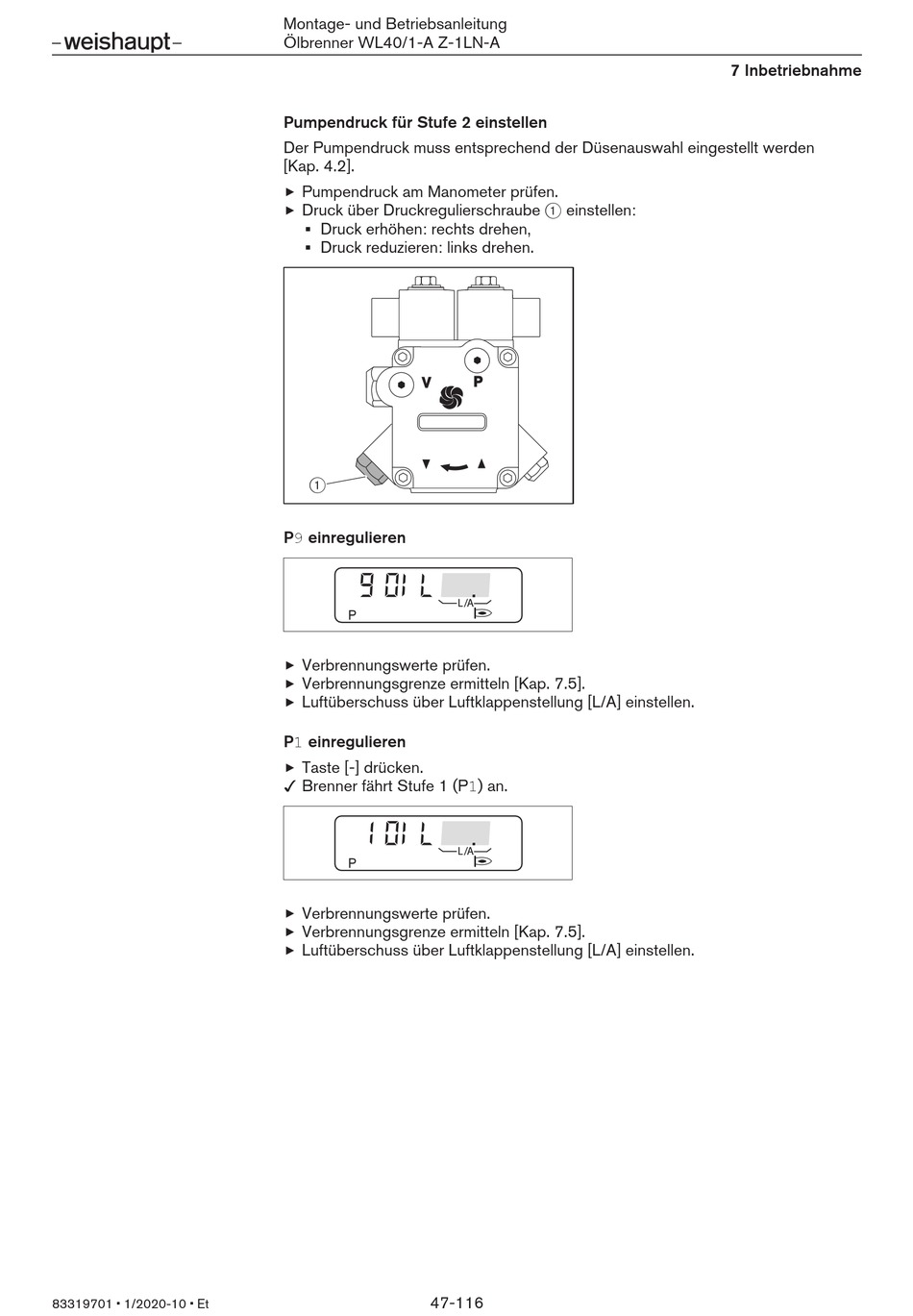

Pumpendruck für Stufe 2 einstellen
Der Pumpendruck muss entsprechend der Düsenauswahl eingestellt werden
[Kap. 4.2].
Pumpendruck am Manometer prüfen.
Druck über Druckregulierschraube 1 einstellen:
Druck erhöhen: rechts drehen,
Druck reduzieren: links drehen.
1
P9 einregulieren
Verbrennungswerte prüfen.
Verbrennungsgrenze ermitteln [Kap. 7.5].
Luftüberschuss über Luftklappenstellung [L/A] einstellen.
P1 einregulieren
Taste [-] drücken.
Brenner fährt Stufe 1 (P1) an.
Verbrennungswerte prüfen.
Verbrennungsgrenze ermitteln [Kap. 7.5].
Luftüberschuss über Luftklappenstellung [L/A] einstellen.
47-116
7 Inbetriebnahme
