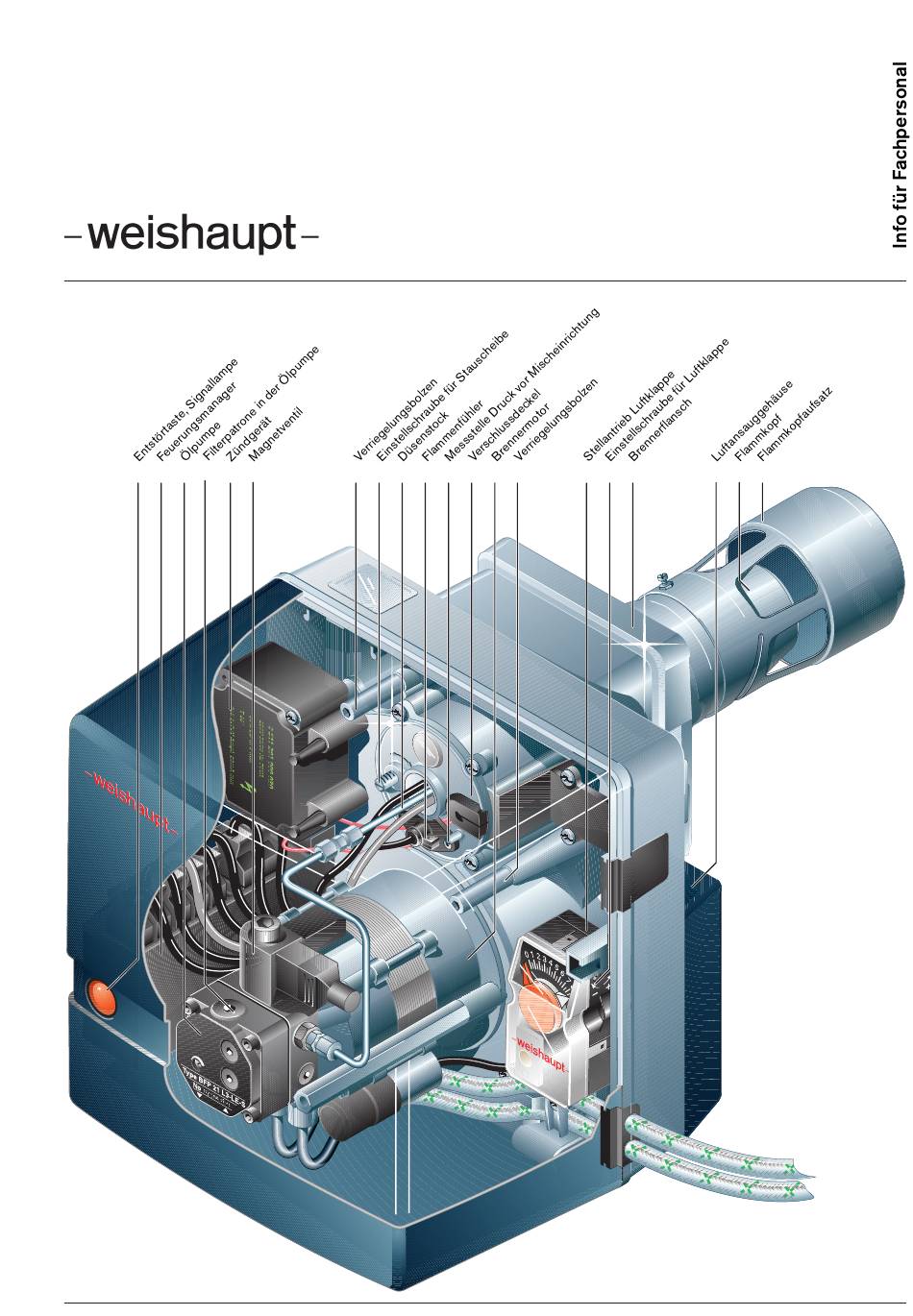

- Seite 1 Montage- und Betriebsanleitung 83052201 - 1/2001 83051101 – 1/99 Weishaupt-Ölbrenner WL5-A-H-1LN (LowNO...
- Seite 2 Konformitätserklärung nach ISO/IEC Guide 22 Anbieter: Max Weishaupt GmbH Anschrift: Max Weishaupt Straße D-88475 Schwendi Produkt: Ölbrenner mit Gebläse Typ: WL5-A Die oben beschriebene Produkte sind konform mit Dokument-Nr.: EN 267 EN 292 EN 50 081-1 EN 50 082-1 EN 60 335 Gemäß...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Grundlegende Hinweise 2 Sicherheitshinweise 3 Technische Beschreibung 3.1 Bestimmungsgemäße Verwendung 3.2 Funktion 4 Montage 4.1 Sicherheitshinweise zur Montage 4.2 Auslieferung, Transport, Lagerung 4.3 Vorbereitungen zur Montage 4.4 Ölversorgung 4.5 Brennermontage 4.6 Elektroanschluss 4.7 Düsenauswahl 5 Inbetriebnahme und Betrieb 5.1 Sicherheitshinweise zur Erstinbetriebnahme 5.2 Maßnahmen vor der Erstinbetriebnahme 5.3 Erstinbetriebnahme und Einregulierung... -
Seite 4: Grundlegende Hinweise
Erstellerfirma oder durch einen anderen Fachkundigen überprüft werden soll. Um eine regelmäßige • ist von allen Personen zu beachten, die am Gerät Überprüfung sicherzustellen, empfiehlt -weishaupt- einen arbeiten. Wartungsvertrag. Symbol- und Hinweiserklärung Der Ersteller soll den Betreiber spätestens anlässlich der Dieses Symbol kennzeichnet Hinweise deren Übergabe mit der Bedienung der Anlage vertraut machen... -
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise Gefahren im Umgang mit dem Gerät Wartung und Störungsbeseitigung Weishaupt Produkte sind entsprechend den gültigen • Vorgeschriebene Einstell-, Wartungs- und Inspektions- Normen und Richtlinien und den anerkannten sicherheits- arbeiten fristgemäß durchführen. technischen Regeln gebaut. Dennoch können bei unsach- •... -
Seite 6: Technische Beschreibung
(Arbeitsfeld siehe Kap. 8.2). Eine darüber hinausgehende Verwendung ist nur mit schrift- • Für eine emissionsarme Verbrennung empfiehlt sich ein licher Zustimmung der Max Weishaupt GmbH zulässig. Wärmeerzeuger mit Abgasführung nach dem Direkt- bzw. Dreizugprinzip sowie Feuerraum-abmessungen •... - Seite 7 Ölpumpe Ölpumpe BFP 21 L3 LE-S • Pumpe für Heizöl EL • eingebautes Druckregelventil ein Magnetventil ➀ mit Überströmventil; stromlos ge- • schlossen ➀ • Umleitstopfen zur Umstellung von Zweistrang- auf Einstrangsystem • Druckentspannung auf die Saugseite der Pumpe Technische Daten: Druckbereich der Pumpe ___________________7…20 bar Förderleistung _______________________________45 l/h ➃...
-
Seite 8: Montage
4 Montage 4.1 Sicherheitshinweise zur Montage Anlage spannungslos schalten Vor Beginn der Montagearbeiten Haupt- und Gefahrenschalter ausschalten. Die Nichtbeachtung kann zu Stromschlägen GEFAHR führen. Schwere Verletzungen oder Tod können die Folge sein. 4.2 Auslieferung, Transport, Lagerung Lieferung prüfen Lagerung Prüfen Sie die Lieferung auf Transportschäden. Ist die Beachten Sie die zulässige Umgebungstemperatur bei Lieferung beschädigt, melden Sie dies dem Lieferant. - Seite 9 Bei Verwendung von Antiheberventilen ist der Druck- verlust über das Ventil nach Herstellerangaben zu berücksichtigen. ➀ ➀ -weishaupt- empfiehlt den Einbau eines Magnetventils ➁ in der Zulaufleitung. Das Magnetventil muss verzögert schließen und eine Druckentlastung in Richtung Öllager- –H –H behälter aufweisen.
-
Seite 10: Brennermontage
4.5 Brennermontage Wärmeerzeuger vorbereiten Ausmauerung und Bohrbild Das Bild zeigt ein Ausmauerungsbeispiel für Wärme- erzeuger ohne gekühlte Vorderwand. Die Stärke der Aus- Ausmauerung mauerung darf die Flammkopfvorderkante nicht überragen. Die Ausmauerung darf jedoch konisch (≥60°) verlaufen. Flanschdichtung Bei Wärmeerzeugern mit wassergekühlter Vorderwand kann die Ausmauerung entfallen, sofern der Kessel- Luftspalt mit nicht hersteller keine anderen Angaben macht. -
Seite 11: Elektroanschluss
Schalter (ohne Mikrokontakte); mit Trennungseigenschaft • Leistungsschutzschalter • Schütze • Schraubsicherungen bei eindeutig erkennbarer Zuordnung. 4.7 Düsenauswahl WL5-A-H-1LN Beispiel einer Düsenauswahl Geforderte Feuerungswärmeleistung Q = 18 kW Düsen- Charakteristik fabrikat ergibt einen Öldurchsatz 18 / 11,9 = 1,5 kg/h Danfoss 60°... -
Seite 12: Inbetriebnahme Und Betrieb
5 Inbetriebnahme und Betrieb 5.1 Sicherheitshinweise zur Erstinbetriebnahme Die Erstinbetriebnahme der Feuerungsanlage darf nur Außerdem müssen die ordnungsgemäße Absicherung der vom Ersteller, Hersteller oder einem anderen von diesen Stromkreise und die Maßnahmen für Berührungsschutz benannten Fachkundigen durchgeführt werden. Dabei von elektrischen Einrichtungen und der gesamten Verdrah- sind alle Regel-, Steuer- und Sicherheitseinrichtungen auf tung geprüft werden. -
Seite 13: Erstinbetriebnahme Und Einregulierung
Feuerungswärmeleistung ist abhängig von der Feuerraumwiderstand angepasst werden. eingesetzten Düse (siehe Kap. 4.7)! Stauscheibe einstellen Grundeinstellwerte Stauscheibe WL5-A-H-1LN 16 18 20 22 24 26 28 30 32 34 36 38 40 42 Bei Maß X = 0 ist die Einstell- schraube bündig mit dem... -
Seite 14: Außerbetriebnahme
Verpuffungsgefahr! Möglichkeiten der Stabilitätsverbesserung CO-Bildung durch falsche Brennereinstellung. • Mischgeschwindigkeit an der Stauscheibe CO-Emission prüfen und Rußmessung durch- reduzieren: führen. Einstellschraube der Stauscheibe nach rechts (+) GEFAHR Bei CO- bzw. Rußbildung Verbrennungswerte drehen. optimieren. CO-Anteil sollte 50 ppm nicht Stauscheibenabstand wird vergrößert. -
Seite 15: Funktionsablauf Und Schaltplan
5.5 Funktionsablauf und Schaltplan Funktionsablauf-Diagramm WL5-A-H-1LN Legende Signallampe W-FM05 A1 Feuerungsmanager W-FM05 T1 T2 B1 Flammenfühler Heizelement ϑ ϑ ϑ Sicherung Temperatur-/Druckbegrenzer Temperatur-/Druckregler H1 Kontrollampe Störung 16 A H2 Kontrollampe Betrieb M1 Brennermotor S1 Hauptschalter 230V 1,N 50Hz S2 Stellantrieb... - Seite 16 Schaltplan WL5-A-H-1LN W-FM05 Bus- Schnitt- stelle...
-
Seite 17: Ursachen Und Beseitigung Von Störungen
6 Ursachen und Beseitigung von Störungen Der Brenner wird entweder außer Betrieb in Störstellung Um Schäden an der Anlage zu vermeiden, verriegelt vorgefunden (Signallampe leuchtet rot) oder der nicht mehr als 2 Entstörungen hintereinander Brennerbetrieb wird verhindert (Signallampe blinkt durchführen. orange/rot bzw. - Seite 18 Beobachtung Ursache Beseitigung Motor läuft nicht Kondensator defekt Kondensator austauschen Freigabethermostat bei beheiztem Düsenkopf schließt nicht: Freigabethermostat Freigabethermostat defekt austauschen Ölvorwärmer defekt (nur Ausf. H) Ölvorwärmer austauschen Ölpumpe blockiert Ölpumpe austauschen Motor defekt Motor austauschen Stellantrieb schaltet nicht durch Stellantrieb austauschen Signallampe: orange/rot blinkend Interne Sicherung F7 hat ausgelöst interne Sicherung austauschen...
- Seite 19 Beobachtung Ursache Beseitigung Düse ungleichmäßige Zerstäubung Bohrung teilweise verstopft Düse austauschen Düsenfilter stark verschmutzt Düse austauschen durch zu langen Gebrauch abgenutzt Düse austauschen kein Öldurchgang Düse verstopft Düse austauschen Ölaustritt sofort bei Anlauf Magnetventil der Ölpumpe Ölpumpe austauschen des Brennermotors undicht Abschlussventil im Düsen- Abschlussventil...
-
Seite 20: Wartung
7 Wartung 7.1 Sicherheitshinweise zur Wartung Unsachgemäß durchgeführte Wartungs- und Nach allen Wartungs- und Instandsetzungsarbeiten: Instandsetzungsarbeiten können schwere 1. Funktionsprüfung, optische Dichtheitskontrolle Unfälle zur Folge haben. Personen können 2. Überprüfung der Abgasverluste sowie der dabei schwer verletzt oder getötet werden. -/ CO-Werte, Rußzahl. -
Seite 21: Düse Aus- Und Einbauen Und Zündelektroden Einstellen
7.3 Düse aus- und einbauen und Zündelektroden einstellen Beachten Sie : Beim Lösen der Düse Düsenstock gegenhalten. Schlüsselweite Düsenstock SW16 Schlüsselweite Düse SW16 Bei Verschmutzung der Düse: • Düse nicht reinigen. • Stets neue Düse verwenden. Abstand Düse – Stauscheibe beachten (siehe Kap. 7.5). Einstellung der Zündelektroden beachten.(siehe Kap. -
Seite 22: Mischeinrichtung Einstellen
2. Maß S1 oder Maß L prüfen. Bei Abweichungen: 1. Einstellschraube auf “0” stellen. 2. Klemmschrauben ➁ lösen. 3. Maß L einstellen durch Verschieben des Düsenstocks ➂. 4. Klemmschrauben anziehen. Grundeinstellung WL5-A-H-1LN ➁ ➂ 266,5 ± 0,5 2…3 ➀ Schraube lösen um Maß... -
Seite 23: Düsenstock Aus- Und Einbauen
7.6 Düsenstock aus- und einbauen 7.7 Heizelement, Freigabetermostat und Abschlussventil aus- und einbauen Abschlussventil mittels Schraube M5 aus dem Düsenstock ziehen Bohrungen müssen bei der Montage nach oben zeigen Abschlussventil soweit in den Düsenstock einbringen, bis der O-Ring an der Dichtfläche eingreift. -
Seite 24: Gehäusedeckel Aus- Und Einbauen Und Serviceposition
7.8 Gehäusedeckel aus- und einbauen und Serviceposition... -
Seite 25: Ölpumpe, Gebläsemotor Und Gebläserad Aus- Und Einbauen
7.9 Ölpumpe, Gebläsemotor und Gebläserad aus- und einbauen Schaube über Bohrung im Laufrad zugänglich. Bei Montage muss die Schraube auf der Aus- sparung der Motorwelle sitzen. 7.10 Luftregelgehäuse und Luftklappe reinigen... -
Seite 26: Ölpumpenfilter Aus- Und Einbauen
7.11 Ölpumpenfilter aus- und einbauen 7.12 Interne Sicherung austauschen (W-FM05) -
Seite 27: Technische Daten
W-ZG01 QRB1C BFP21L3 vorhanden 230V, 50Hz verlängert LE-S 2750 min 0,09kW, 0,72A Kond. 3 µF 8.2 Arbeitsfeld Brennertyp WL5-A-H-1LN Arbeitsfeld nach EN267 Flammkopf W5/1LN Feuerungs- 16,5…37 kW wärmeleistung 1,4…3,1 kg/h * Zulassung für die Schweiz mit eingeschränktem Leistungsbereich -0,1 -0,2... -
Seite 28: Abmessungen
8.6 Abmessungen 130 -150 –weishaupt– Anschlußmaße nach EN 226 206…231 Serviceposition 8.7 Gewichte Brenner ________________________________ca. 11,2 kg... -
Seite 29: Anhang
Anhang Inhalt • Verbrennungskontrolle • Stichwortverzeichnis Verbrennungskontrolle Damit die Anlage umweltfreundlich, wirtschaftlich und Abgasverluste bestimmen störungsfrei arbeitet, sind bei der Einregulierung Abgas- Den Sauerstoffgehalt des Abgases sowie die Differenz messungen notwendig. zwischen Abgas- und Verbrennungslufttemperatur ermit- teln. Dabei Sauerstoffgehalt und Abgastemperatur zeit- Beispiel einer vereinfachten Berechnung für den gleich in einem Punkt messen. -
Seite 30: Notizen
Notizen... -
Seite 31: Stichwortverzeichnis
Stichwortverzeichnis Seite Seite Abgastemperatur Nachbelüftung Abgasverluste Abgaswege Abschlussventil 6, 18, 23 Antiheberventil Ölförderpumpe Ausmauerung Ölpumpe 7, 18, 25, 26 Ölschläuche 7, 10 Checkliste Programmablauf Druckmessgerät Regelabschaltung Druckregelventil Reinigung Druckregler Ringleitungsbetrieb Druckregulierschraube Rohrleitungslänge Düse 11, 12, 13, 19 Düsenstock 6, 21, 23 Sicherheits- Begrenzungs-Einrichtungen Sicherung 16, 26... -
Seite 32: Weishaupt-Produkte Und Dienstleistungen
Kostenersparnisse bei der Projektierung, bei der Installation, beim Service und im Garantiefall. Die Verantwortung liegt in einer Hand. Weishaupt Thermo Unit / Weishaupt Thermo Gas. Weishaupt Thermo Condens In diesen Geräten verbinden sich innovative und millionen- fach bewährte Technik zu überzeugenden Gesamtlösungen: Die Qualitäts-Heizsysteme für Ein- und Mehrfamilienhäuser.
