7 Inbetriebnahme
Beispiel
18
16
14
12
10
8
2
6
40
1
60
50
40
30
2 20
10
40
1
83298801 3/2019-11 Et
Montage- und Betriebsanleitung
Ölbrenner WL30Z-C 4LN

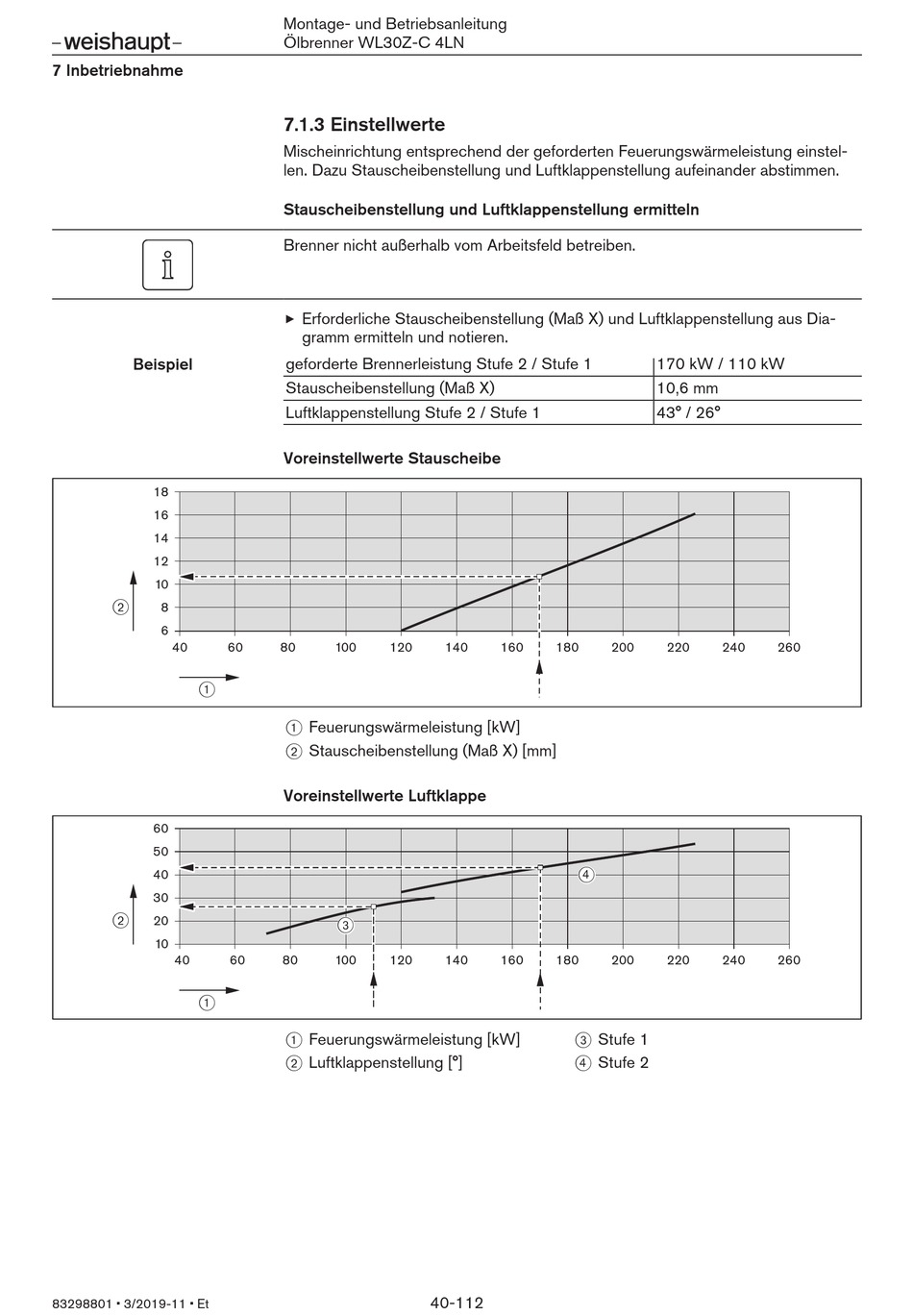

7.1.3 Einstellwerte

Mischeinrichtung entsprechend der geforderten Feuerungswärmeleistung einstel-
len. Dazu Stauscheibenstellung und Luftklappenstellung aufeinander abstimmen.
Stauscheibenstellung und Luftklappenstellung ermitteln
Brenner nicht außerhalb vom Arbeitsfeld betreiben.
Erforderliche Stauscheibenstellung (Maß X) und Luftklappenstellung aus Dia-
gramm ermitteln und notieren.
geforderte Brennerleistung Stufe 2 / Stufe 1
Stauscheibenstellung (Maß X)
Luftklappenstellung Stufe 2 / Stufe 1
Voreinstellwerte Stauscheibe
60 80 100 120
1 Feuerungswärmeleistung [kW]
2 Stauscheibenstellung (Maß X) [mm]
Voreinstellwerte Luftklappe
3
60 80 100 120
1 Feuerungswärmeleistung [kW]
2 Luftklappenstellung [°]
140 160 180
4
140 160 180
3 Stufe 1
4 Stufe 2
40-112
170 kW / 110 kW
10,6 mm
43° / 26°
200 220 240 260
200 220 240 260
