7 Inbetriebnahme
Beispiel
11
10
9
8
7
6
5
4
3
2
55
70
65
60
55
50
45
40
35
30
2
25
45 50
1
83292801 1/2019-04 Et
Montage- und Betriebsanleitung
Ölbrenner WL10/3-D Z

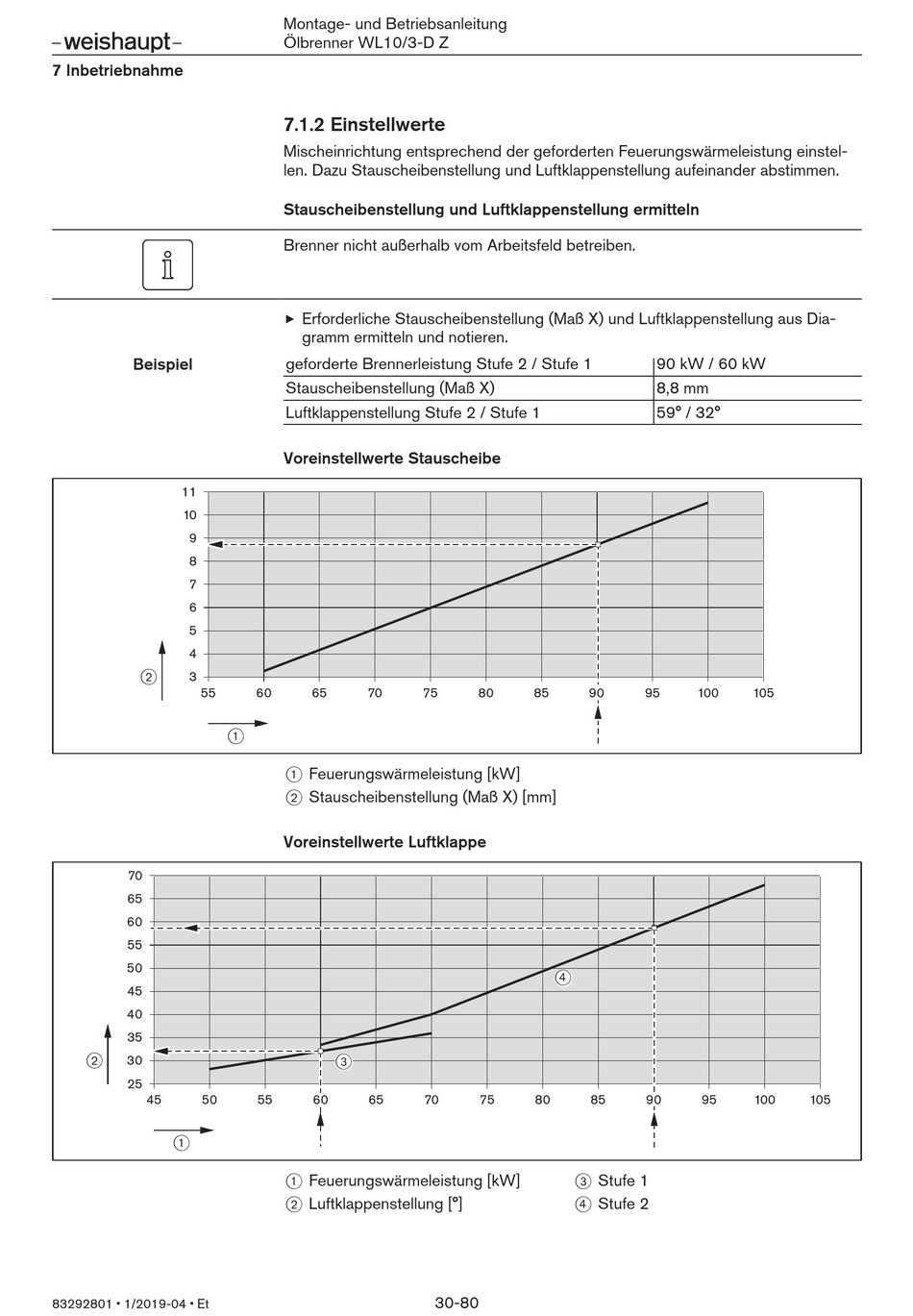

7.1.2 Einstellwerte

Mischeinrichtung entsprechend der geforderten Feuerungswärmeleistung einstel-
len. Dazu Stauscheibenstellung und Luftklappenstellung aufeinander abstimmen.
Stauscheibenstellung und Luftklappenstellung ermitteln
Brenner nicht außerhalb vom Arbeitsfeld betreiben.
Erforderliche Stauscheibenstellung (Maß X) und Luftklappenstellung aus Dia-
gramm ermitteln und notieren.
geforderte Brennerleistung Stufe 2 / Stufe 1
Stauscheibenstellung (Maß X)
Luftklappenstellung Stufe 2 / Stufe 1
Voreinstellwerte Stauscheibe
60 65 70
1
1 Feuerungswärmeleistung [kW]
2 Stauscheibenstellung (Maß X) [mm]
Voreinstellwerte Luftklappe
3
55 60 65
1 Feuerungswärmeleistung [kW]
2 Luftklappenstellung [°]
75 80 85 90
4
70 75 80 85
3 Stufe 1
4 Stufe 2
30-80
90 kW / 60 kW
8,8 mm
59° / 32°
95 100 105
90 95 100 105
