Montage- und Betriebsanleitung
83042601 – 1/98

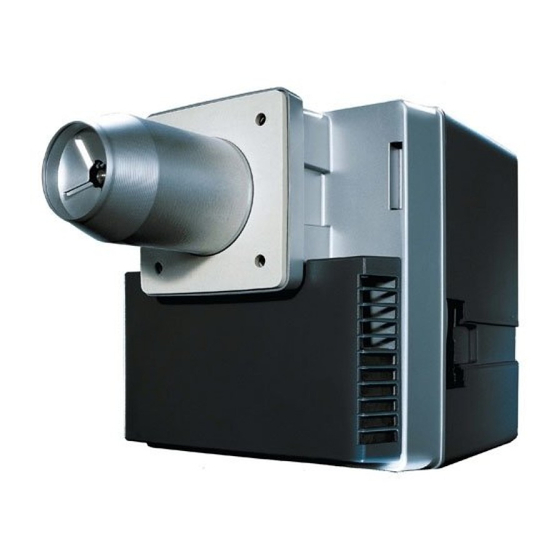

Weishaupt-Ölbrenner
Typen WL10, WL15, WL20 und WL20Z

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WL10

Inhaltszusammenfassung für Weishaupt WL10

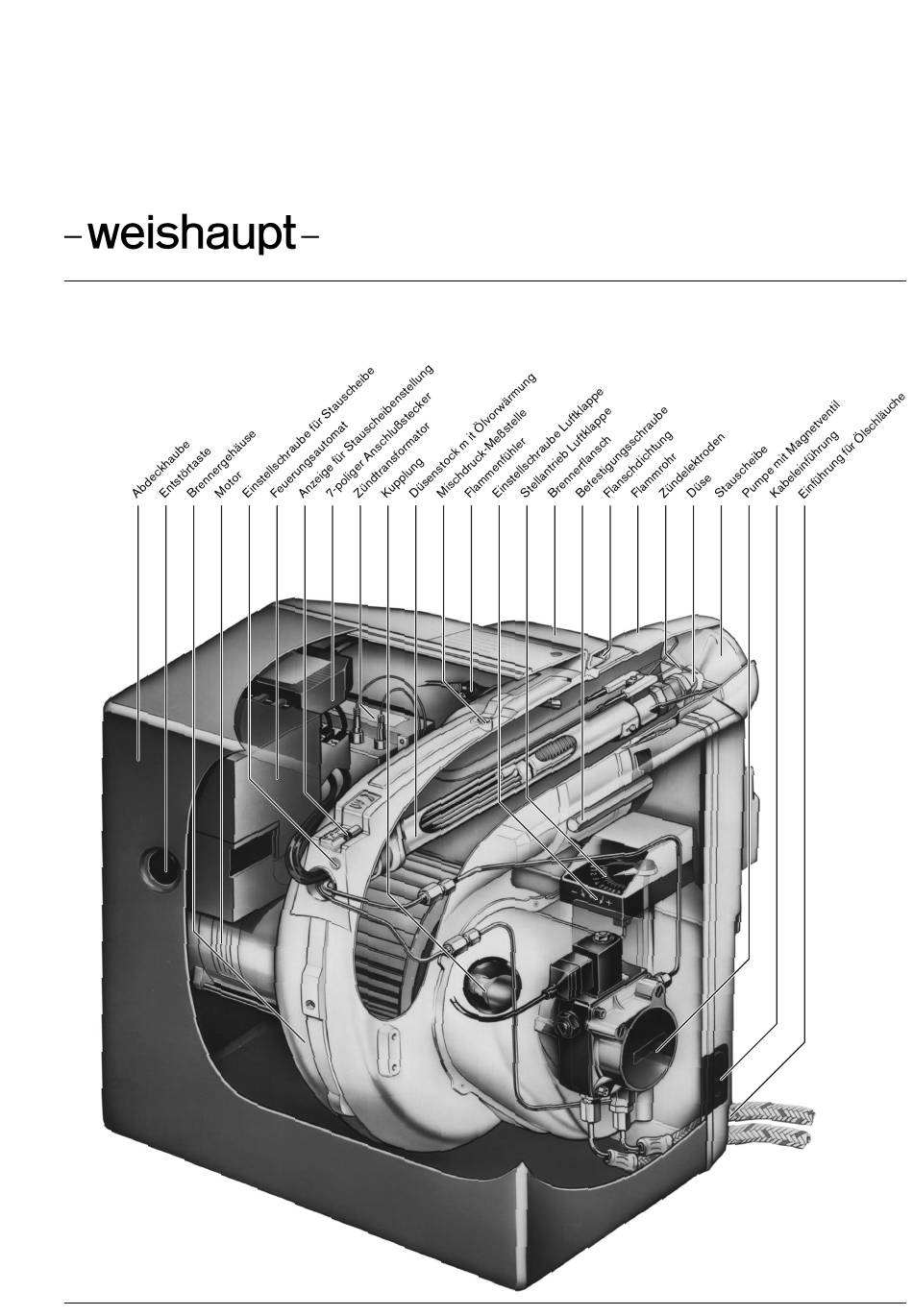

  • Seite 1 Montage- und Betriebsanleitung 83042601 – 1/98 Weishaupt-Ölbrenner Typen WL10, WL15, WL20 und WL20Z...

  • Seite 3: Inhaltsverzeichnis

    1. Allgemeine Hinweise 2. Brennermontage 3. Ölversorgung 4. Ölpumpe und Funktionsschema Konformitätsbescheinigung 5. Öldurchsatz-Arbeitsfelder Wir erklären hiermit, daß der Weishaupt Ölbrenner 6. Düsenauswahl WL10.., WL15.., WL20... 7. Düsenkopf mit Schnellabschlußventil den grundlegenden Anforderungen folgender EG-Richt- linien entspricht: 8. Flammkopf Einstellmaße –...

  • Seite 4: Allgemeine Hinweise

    Die Bedienungsanweisung, die jedem Brenner beiliegt, nach dem Direkt- bzw. Dreizugprinzip unterstützt. muß im Heizraum an sichtbarer Stelle aufgehängt werden. Deswegen empfehlen wir, Weishaupt Ölbrenner nach Wir verweisen in diesem Zusammenhang auf die DIN- Möglichkeit an Kesseln zu betreiben, die für die Stickoxid- Richtlinie 4755, Punkt 5.

  • Seite 5: Brennermontage

    Um bei sehr kurzen Feuerräumen den Ausbrand der elektrischen Anschlußkabels werden vermieden. Flamme zu gewährleisten, muß der Brenner mit einem Der Bajonettverschluß gestattet ein einfaches Abnehmen Zwischenflansch (Weishaupt-Zubehör) montiert werden. des Flammrohres. Der Brenner taucht dadurch ca. 33 mm weniger in den Feuerraum.

  • Seite 6: Ölversorgung

    3. Ölversorgung Die Ölleitungs-Installation muß so weit an den Brenner Bild 1 – Einstrangsystem herangeführt werden, daß die Ölschläuche zugentlastet angeschlossen werden können. In der Saugleitung ist ein Saugventil, Absperrschieber und ein Filter mit Maschenweite max. 0,1 mm einzubauen. In die Rücklaufleitung ist ein Rückschlagventil zu installieren.
  • Seite 7 Bestimmung der Rohrleitungslänge bei: Zweistrang-Installation Pumpen H [m] [mm] 4,0 -0,5 -1,0 -1,5 -2,0 -2,5 -3,0 -3,5 -4,0 AL35 C 9545, – AT2 45 C 9563 10 100 100 100 100 100 100 100 100 100 100 Einstrang-Installation Öldurchsatz H [m] [kg/h] [mm] 4,0 -0,5 -1,0 -1,5 -2,0 -2,5 -3,0 -3,5 -4,0...
  • Seite 8 4. Ölpumpen Die Pumpen sind für die Installation im Zweistrangsystem Suntec-Pumpe Typ AL35 C 9545 vorgesehen (Werkseinstellung). In besonderen Fällen können bei Betrieb mit Heizöl EL die Pumpen im Einstrangsystem betrieben werden. Für Einstrang-Installation muß der Umleitstopfen herausge- schraubt und der Rücklauf verschlossen werden (Verschluß- butzen mit Überwurfmutter im Zubehörbeutel).
  • Seite 9 Anschluß (4) einschrauben. 4 Gewünschten Pumpendruck einstellen: Rechtsdrehung Druckerhöhung Linksdrehung Druckminderung Funktionsschema WL10-B-H, WL20-A-H, einstufig Funktionsschema WL20Z-B-H, zweistufig 1 Pumpe mit angebautem Magnetventil 1 Pumpe mit zwei angebauten Magnetventilen 2 Düsenkopf EL (beheizt, mit Schnellabschlußventil) 2 Düsenkopf EL (beheizt, mit Schnellabschlußventil)

  • Seite 10: Öldurchsatz-Arbeitsfelder

    Höchstwerten nach EN 303 und sind an idealisierten Prüfflammrohren nach EN 267 gemessen. Alle Leistungsangaben sind bezogen auf eine Ansaug- Lufttemperatur von 20°C und eine Aufstellungshöhe von 500 m. Brennertyp WL10-B-H WL15-B Baumuster-Nr. 5G 323/94 5G 324/94 Flammkopf...

  • Seite 11: Düsenauswahl

    Die Ölbrenner WL… sind mit Simplexdüsen ausgerüstet. Brenner Flammkopf Düsen- Sprühwinkel/ fabrikat Charakteristik Die Brenner können sowohl mit Vollstrahl- wie auch mit Hohlstrahldüsen betrieben werden. WL10-B-H Steinen/Fluidics 60°S, 60°H W10/5 WL15-B Steinen/Fluidics 45°S, 45°H Abstimmversuche haben gezeigt, daß mit den in der W20/1 Steinen/Fluidics 60°S, 60°H...

  • Seite 12: Düsenkopf Mit Schnellabschlußventil

    7. Düsenkopf mit Schnellabschlußventil Düsenkopf beheizt, mit Schnellabschlußventil Wärmetauscher Ventilkolben Ventilsitzbuchse Düse Filter Vorlaufleitung Leckölleitung Schnellschlußventil Leckölleitung Vorlaufleitung Freigabethermostat Führungsrohr Schraube M4 Ölführungssystem Hinweise für Service: Das Öl gelangt von der Pumpe zum Wärmetauscher im Ausbau Düsenkopf. Düsenkopf. Beim Durchlauf über die große Tauschfläche –...

  • Seite 13: Flammkopf Einstellmaße

    Maße muß der Anzeigebolzen für die Stau- scheibenstellung auf 0 stehen. Die Einstellung von Maß S1 erfolgt mittels der Einstell- schraube unterhalb der Einstellskala “Düsenkopf mit Stau- scheibe”. Maß in mm Brenner Flammkopf WL10-B-H W10/5 WL15-B W10/5 WL20… W20/1 W20/2 W20/3 1 Halter für Flammrohr...

  • Seite 14: Inbetriebnahme Und Einregulierung

    10 Sek. kein Öl fördern, erfolgt Störabschaltung. Der Brennerstart muß durch Entriegeln des Feuerungs- automaten wiederholt werden. WL10-B-H – einstufig, mit Stellantrieb Während der Sicherheitszeit von < 10 Sek. muß es zur Flammenbildung gekommen sein. Die Zündung (Nachzün- dung) bleibt noch ca.
  • Seite 15 [kW] [kg/h] Öldurchsatz Richtwerte für den Mischdruck Druck vor der Mischeinrichtung WL10-B-H, WL15-B Die Richtwerte geben an, in welchem Bereich der Misch- druck nach der erfolgten Grobeinstellung, mittels der Ein- stellwerte aus den Diagrammen für die Luftklappenstellung und die Stauscheibenstellung, liegt.
  • Seite 16 10.2 Inbetriebnahme und Einregulierung Düsenauswahl und Einstellung Beispiel WL20-A-H, Flammkopf W20/2 WL20-A und WL20-A-H, einstufig Düsenauswahl: Achtung! Brennerleistung 50 kW ____ 50/11,9 = 4,2 kg/h Die Saugleitung ist grundsätzlich vor Inbetriebnahme mit Heizöl zu füllen oder dieses muß mit einem Ölsauger bis Die Düsenauswahl nach der Tabelle im Kap.
  • Seite 17 Skalenwerte für die Grundeinstellung der Stauscheibe Grundeinstellwerte Stauscheibe WL20-A-H, WL20-A und der Luftklappe Mit den Skalenwerte für die Grundeinstellung der Stau- scheibe und der Luftklappe kann der Brenner für die Erstinbetriebnahme voreingestellt werden. Die Einstell- werte basieren auf dem maximalen Feuerraumwiderstand nach DIN EN 303 und müssen zur Verbrennungsoptimie- rung dem jeweiligen Feuerraumwiderstand angepaßt wer- den.
  • Seite 18 10.3 Inbetriebnahme und Einregulierung Düsenauswahl und Einstellung Beispiel WL20Z-B, Flammkopf W20/3 WL20Z-B und WL20Z-B-H, zweistufig Beispiel zur Düsenauswahl und Voreinstellung Achtung! Geforderte Brennerleistung 80 kW Die Saugleitung ist grundsätzlich vor Inbetriebnahme mit Heizöl zu füllen oder dieses muß mit einem Ölsauger bis Düsenauswahl: zur Pumpe gefördert werden (Selbsttätiges Ansaugen Brenner Großlast (Stufe 2):...
  • Seite 19 Verbrennungskontrolle und Einregulierung: Bezeichnung der Schaltnocken Bei der Einregulierung ist der Pumpendruck zu messen I Endschalter Zu (Verschlußschraube 4 an der Ölpumpe, Kapitel 4). Für die Einstellung des korrekten CO -Wertes empfehlen II Endschalter Großlast wir, zuerst die Verbrennungsgrenze (Rußzahl 0,5 bzw. CO ≤...
  • Seite 20 Skalenwerte für die Grundeinstellung der Stauscheibe Grundeinstellwerte Stauscheibe WL20Z-B u. WL20Z-B-H und der Luftklappe Mit den Skalenwerte für die Grundeinstellung der Stau- scheibe und der Luftklappe kann der Brenner für die Erstinbetriebnahme voreingestellt werden. Die Einstell- werte basieren auf dem maximalen Feuerraumwiderstand nach DIN EN 303 und müssen zur Verbrennungsoptimie- rung dem jeweiligen Feuerraumwiderstand angepaßt werden.

  • Seite 21: Hinweise Zur Einregulierung

    Druck vor der Mischeinrichtung WL20Z-B u. WL20Z-B-H Kleinlast W20/1 und W20/2 [kW] [kg/h] Brennerleistung Richtwerte für den Mischdruck Hinweis Die Richtwerte geben an, in welchem Bereich der Misch- Die Abweichung von den Grundeinstellwerten ist umso druck nach der erfolgten Grobeinstellung, mittels der Ein- größer, je mehr der jeweilige Feuerraumdruck von den all- stellwerte aus den Diagrammen für die Luftklappenstellung gemein bekannten Werten der EN 303 abweicht.

  • Seite 22: Elektroanschluß

    11. Elektro-Anschluß Brenner-Verdrahtung WL10-B-H, WL15-B, WL20-A und WL20-A-H mit Stellantrieb W-ST04...
  • Seite 23 Brenner-Verdrahtung WL20Z-B und WL20Z-B-H, zweistufig mit Stellantrieb STA 4.5…B...
  • Seite 24 Technische Daten Elektrischer Anschlußstecker Netzspannung ______________230V - 15%..., 240 + 10% Funktionsgrenze bei Unterspannung _____________165 V Netzfrequenz ________________________50...60 Hz ± 6% Max. Vorsicherung (durch die Anschlußkonsole ohne zusätzliche externe Maßnahmen gewährleistet) ____________________________10 A träge Eigenverbrauch _____________________________ca. 3VA Schutzart_____________________________________IP40 Zulässige Umgebungstemperatur _________– 20.. + 60°C Min.

  • Seite 25: Ursachen Und Beseitigung Von Störungen

    12. Ursachen und Beseitigung von Störungen Bei Störungen müssen zuerst die grundsätzlichen Wird festgestellt, daß die Störungsursache nicht an un- Voraussetzungen zum ordnungsgemäßen Betrieb zulänglichen Voraussetzungen liegt, so müssen die mit den kontrolliert werden. einzelnen Brennerteilen zusammenhängenden Funktionen geprüft werden. 1.
  • Seite 26 Beobachtung Ursache Beseitigung 3. Pumpe fördert kein Öl Getriebe beschädigt austauschen Saugventil undicht reinigen oder austauschen Saugleitung undicht Verschraubungen anziehen Saugleitung nicht entlüftet am Manometeranschluß der Pumpe entlüften Absperrventil geschlossen öffnen Filter durch Schmutz geschlossen reinigen Filter undicht austauschen Pumpe blockiert austauschen Schlechte Verbrennung Zerstäubungsdruck zu niedrig...
  • Seite 27 Beobachtung Ursache Beseitigung 7. Magnetventil öffnet nicht Spule defekt Spule austauschen schließt nicht dicht Schmutzkörper in den Ventil öffnen, Fremdkörper entfernen Dichtflächen 8. Gebläserad Luftmangel Gebläserad verschmutzt reinigen. Reinigung gehört zu den obligatorischen Wartungsarbeiten...

  • Seite 28: Weishaupt-Produkte Und Dienstleistungen

    Kostenersparnisse bei der Projektierung, bei der Installation, beim Service und im Garantiefall. Die Verantwortung liegt in einer Hand. Weishaupt Thermo Unit / Weishaupt Thermo Gas. Weishaupt Thermo Condens In diesen Geräten verbinden sich innovative und millionen- fach bewährte Technik zu überzeugenden Gesamtlösungen: Die Qualitäts-Heizsysteme für Ein- und Mehrfamilienhäuser.
