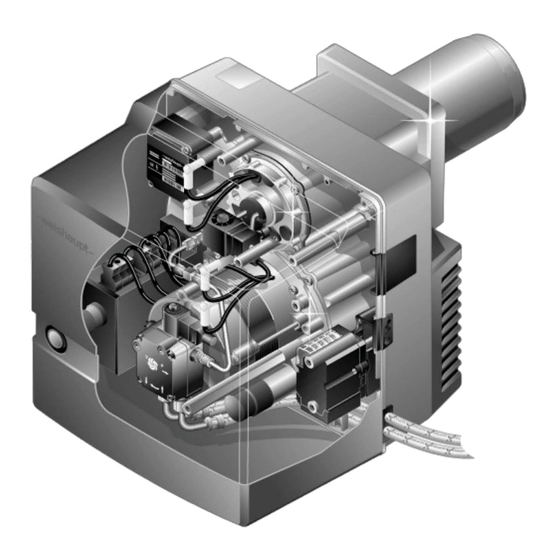

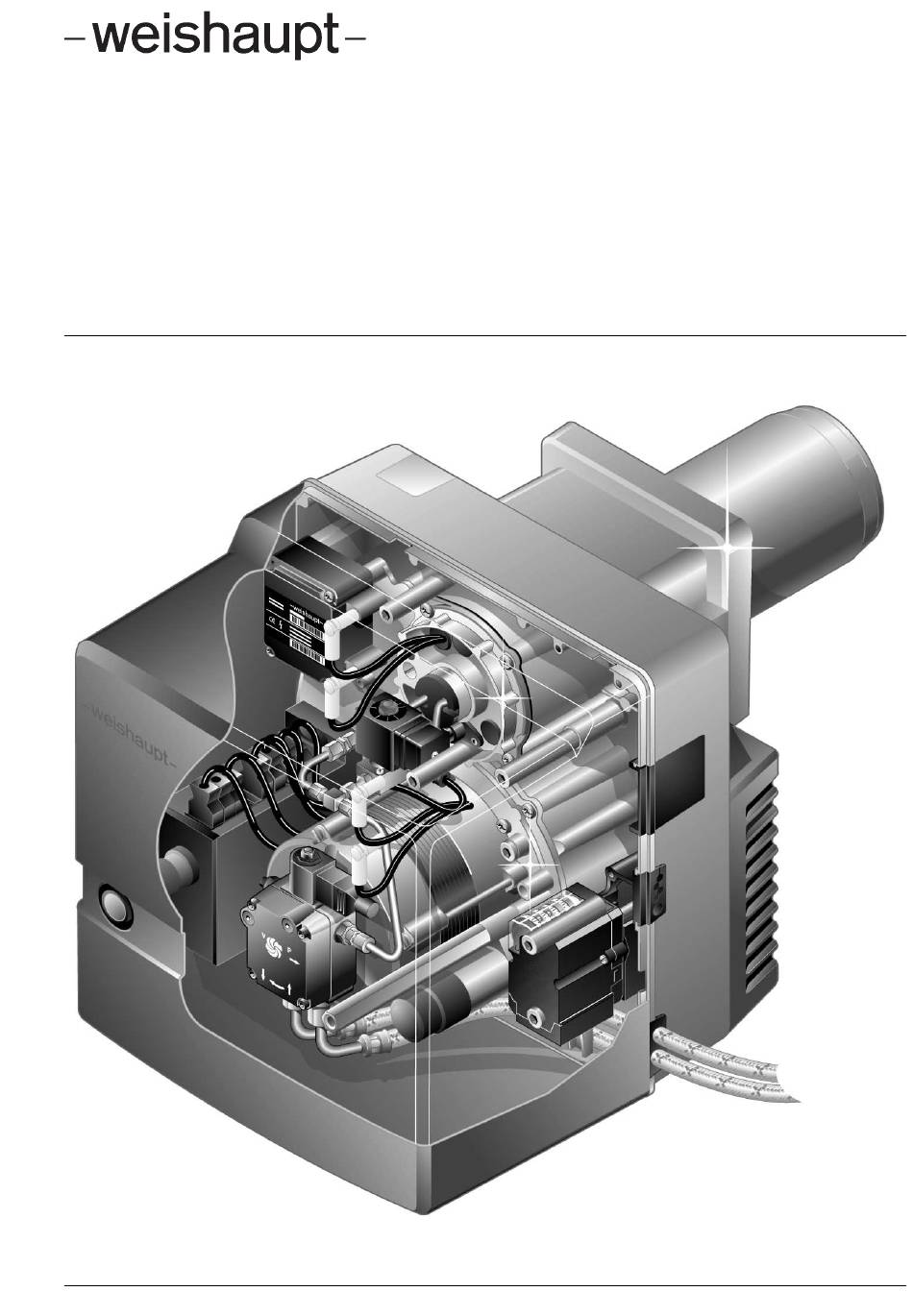

- Seite 1 Montage- und Betriebsanleitung Weishaupt-Ölbrenner WL20/1-C, Ausf. Z und WL20/2-C, Ausf. Z 83054901 - 1/2001...
-
Seite 2: Regelmäßige Wartung Spart Energie Und Schützt Die Umwelt
Anbieter: Max Weishaupt GmbH Anschrift: Max Weishaupt Straße D-88475 Schwendi Produkt: Ölbrenner mit Gebläse Typ: WL20/1-C, Ausf. Z WL20/2-C; Ausf. Z Die oben beschriebene Produkte sind konform mit Dokument-Nr.: EN 267 EN 292 EN 50 081-1 EN 50 082-1 EN 60 335 Gemäß... -
Seite 3: Inhaltsverzeichnis
Inhalt 1 Grundlegende Hinweise 2 Sicherheitshinweise 3 Technische Beschreibung 3.1 Bestimmungsgemäße Verwendung 3.2 Funktion 4 Montage 4.1 Sicherheitshinweise zur Montage 4.2 Auslieferung, Transport, Lagerung 4.3 Vorbereitungen zur Montage 4.4 Ölversorgung 4.5 Brennermontage 4.6 Elektroanschluss 4.7 Düsenauswahl 5 Inbetriebnahme und Betrieb 5.1 Sicherheitshinweise zur Erstinbetriebnahme 5.2 Maßnahmen vor der Erstinbetriebnahme 5.3 Erstinbetriebnahme und Einregulierung... -
Seite 4: Grundlegende Hinweise
Beauftragten der Erstellerfirma oder durch einen anderen Fachkundigen überprüft werden soll. Um eine regelmäßige • ist von allen Personen zu beachten, die am Gerät Überprüfung sicherzustellen, empfiehlt -weishaupt- einen arbeiten. Wartungsvertrag. Symbol- und Hinweiserklärung Der Lieferant soll den Betreiber spätestens anläßlich der Dieses Symbol kennzeichnet Hinweise deren Übergabe mit der Bedienung der Anlage vertraut machen... -
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise Gefahren im Umgang mit dem Gerät Gefahren durch elektrische Energie Weishaupt Produkte sind entsprechend den gültigen • Arbeiten an der elektrischen Versorgung von einer Normen und Richtlinien und den anerkannten sicherheits- Elektro-Fachkraft ausführen lassen. technischen Regeln gebaut. Dennoch können bei unsach- •... -
Seite 6: Technische Beschreibung
Der Weishaupt Ölbrenner WL20 ist geeignet: Der Ölbrenner WL20, Ausf. Z ist in 2 Leistungsgrößen • für den Anbau an Wärmeerzeuger nach EN303-2 bzw. WL20/1-C, Ausf. Z und WL20/2-C, Ausf. Z erhältlich. DIN4702-1 • für Warmwasseranlagen bei intermittierenden Betrieb Typenschlüssel:... -
Seite 7: Funktion
Düsenstock WL20/2-C, Ausf. Z: • Der gesamte Öldurchsatz erfolgt über Magnetventil, stromlos geschlossen eine Düse (WL20/1-C, Ausf. Z) bzw. Magnetventil, stromlos geschlossen (Großlast) zwei Düsen (WL20/2-C, Ausf. Z). Ölpumpe, mit einem angebautem Magnetventil • Über eine Einstellschraube stellen Sie die erforderliche Düsenkopf mit zwei Düsen... - Seite 8 Ölpumpe AT2 45C (WL20/1-C, Ausf. Z) Ölpumpe AT2 45C • Pumpe für Heizöl EL • zwei Leistungsstufen • zwei eingebaute Druckregelventile • ein Magnetventil (Stufe 1); stromlos geschlossen; und ein Magnetventil (Stufe 2),stromlos offen • Umlenkstopfen im Rücklauf zur Umstellung von...
- Seite 9 Pumpe umbauen (AT2 45C) Zweistrangsystem Einstrangsystem (Auslieferung) Umleit- stopfen Blindstopfen Pumpe umbauen (AL 30C 5937) Zweistrangsystem Einstrangsystem (Auslieferung) Umleit- stopfen Blindstopfen...
-
Seite 10: Montage
4 Montage 4.1 Sicherheitshinweise zur Montage Anlage spannungslos schalten Vor Beginn der Montagearbeiten Haupt- und Gefahrenschalter ausschalten. Die Nichtbeachtung kann zu Stromschlägen GEFAHR führen. Schwere Verletzungen oder Tod können die Folge sein. 4.2 Auslieferung, Transport, Lagerung Lieferung prüfen Lagerung Prüfen Sie die Lieferung auf Vollständigkeit und Transport- Beachten Sie die zulässige Umgebungstemperatur bei schäden. - Seite 11 Antiheber-Einrichtung in der Zulaufleitung erforderlich. Bei Verwendung von Antiheberventilen ist der Druck- verlust über das Ventil nach Herstellerangaben zu berücksichtigen. -weishaupt- empfiehlt den Einbau eines Magnetventils in der Zulaufleitung. Das Magnetventil muss verzögert schließen und eine Druckentlastung in Richtung Öllager- –H –H...
-
Seite 12: Brennermontage
Flamm- Maße in mm schem Isolations- kopf material ausfüllen (nicht ausmauern) WL20/1-C, Ausf. Z 108 WL20/2-C, Ausf. Z 120 Hinweis: Zwischenflansch für Maß d3 150 mm am Wärmeerzeuger Leistung (<70 kW) Kap. 8.6 Montageschritte Beim Einbau der Düse und Stauscheibe beachten: Verbrennungsgefahr •... -
Seite 13: Elektroanschluss
4.6 Elektroanschluss Polung der Anschlussstecker prüfen. Elektroanschluss Schaltplan siehe Kap. 5.5. Anschluss an die Spannungsversorgung nach dem für den Gerätetyp gültigen Schaltplan vornehmen. Hinweis für Österreich Vor dem Brenner müssen Einrichtungen zur Trennung ein- gesetzt werden. Mindestens 3 mm Kontaktabstand; allpolig wirkend. -
Seite 14: Düsenauswahl
* bezogen auf 7 bar Nur ab Pumpendruck 12 bar und Einstrangsystem (höhere Öltemperatur) Bei Düsengröße 1,1 bevorzugt Fluidics-Düse einsetzen. Beispiel einer Düsenauswahl für WL20/1-C, Ausf. Z Beispiel einer Düsenauswahl für WL20/2-C, Ausf. Z Geforderte Brennerleistung Q = 100 kW Geforderte Brennerleistung Q = 165 kW Großlast:... -
Seite 15: Inbetriebnahme Und Betrieb
5 Inbetriebnahme und Betrieb 5.1 Sicherheitshinweise zur Erstinbetriebnahme Die Erstinbetriebnahme der Feuerungsanlage darf nur Außerdem müssen die ordnungsgemäße Absicherung der vom Ersteller, Hersteller oder einem anderen von diesen Stromkreise und die Maßnahmen für Berührungsschutz benannten Fachkundigen durchgeführt werden. Dabei von elektrischen Einrichtungen und der gesamten Verdrah- sind alle Regel-, Steuer- und Sicherheitseinrichtungen auf tung geprüft werden. -
Seite 16: Erstinbetriebnahme Und Einregulierung
Voreinstellwert anzeigt. Hinweis Bei Stauscheibenstellung 0 ist der Anzeige- bolzen bündig mit dem Mischkammergehäuse (Skala ist nicht sichtbar). Einstellschraube Grundeinstellwerte Stauscheibe WL20/1-C, Ausf. Z Grundeinstellwerte Stauscheibe WL20/2-C, Ausf. Z kg/h Feuerungswärmeleistung kg/h 10 11 12 13 14 15 16 17 Feuerungswärmeleistung... - Seite 17 Zuschaltpunkt für das Großlast-Magnetventil (MV2) MV2 ZL voreinstellen: Öl Den Zuschaltpunkt auf ca. 1/3 des Stellweges zwischen ST1 und ST2 einstellen. Stellantrieb einstellen (Beispiel WL20/1-C, Ausf. Z) 0° 48° Endschalter Zu Endschalter Großlast 30° Hilfsschalter Kleinlast Hilfsschalter Magnetventil Großlast 36°...
- Seite 18 Diagrammen angegebenen Einstellwerten eingestellt, ergeben sich je nach Feuerraumdruckverhältnissen des Wärmeerzeugers die im Diagramm angegebenen Richt- werte für den Druck vor der Mischeinrichtung. Richtwerte Druck vor Mischeinrichtung WL20/1-C Richtwerte Druck vor Mischeinrichtung WL20/2-C kg/h 10 11 12 13 14 15 16 17 kg/h Feuerungswärmeleistung...
-
Seite 19: Außerbetriebnahme
Verbrennungsoptimierung • Druck vor Mischeinrichtung erhöhen: Einstellschraube der Stauscheibe nach links (-) drehen. Stauscheibenabstand wird verringert. Um den dadurch verringerten Luftüberschuss zu korrigieren, Luftklappenöffnungswinkel vergrößern. Möglichkeiten der Stabilitätsverbesserung • Druck vor Mischeinrichtung reduzieren: Einstellschraube der Stauscheibe nach rechts (+) drehen. Stauscheibenabstand wird vergrößert. -
Seite 20: Funktionsablauf Und Schaltplan
5.5 Funktionsablauf und Schaltplan Funktionsablauf-Diagramm Kesselregler Freigabe Magnet- Anforderung Nach- ventil Kleinlast Kleinlast belüftung Vorbelüftung/ Kleinlast- Magnetventil Vorzündung betrieb Großlast ZU Luftklappe auf Ende der Anforderung Zündlaststellung Verweilzeit Großlast Magnetventil Magnetventil Großlast AUF Großlast AUF Kesselregler Brennermotor Zündgerät Flammensignal Kleinlast-Ventil Großlast-Ventil Antiheberventil Leistungsregler... - Seite 21 Schaltplan WL20/1-C und WL20/2-C W-FM10 Bus- Schnitt- stelle Luft...
-
Seite 22: Bedienung W-Fm10
5.6 Bedienung W-FM 10 Funktion Leuchttaster Der im W-FM 10 integrierte Leuchttaster erfüllt folgende Versehentliches Betätigen des Tasters unter 1 Sekunde: Funktionen: Meldung erlischt, Manager bleibt in Verriegelung. • Entriegelung bei Brennerstörung • Übermittlung eines optischen Diagnosecodes • optische Datenübertragung** Leuchttaster nur bis zum Überwinden des Abhängig von der Ausgangssituation (Brennerbetrieb oder spürbarem Schaltpunktes leicht drücken. -
Seite 23: Ursachen Und Beseitigung Von Störungen
6 Ursachen und Beseitigung von Störungen Der Brenner wird entweder außer Betrieb in Störstellung Um Schäden an der Anlage zu vermeiden, verriegelt vorgefunden (Signallampe leuchtet rot) oder der nicht mehr als 2 Entstörungen hintereinander Brennerbetrieb wird verhindert (Signallampe blinkt durchführen. orange/rot bzw. - Seite 24 Beobachtung Ursache Beseitigung Flammenfühler spricht nicht auf Flamme an Flammenfühler defekt Flammenfühler austauschen Motor läuft nicht Kondensator defekt Kondensator austauschen Ölpumpe blockiert Ölpumpe austauschen Motor defekt Motor austauschen Signallampe: orange/rot blinkend Interne Sicherung F7 hat ausgelöst interne Sicherung austauschen (Kap. 7.12) (6,3A träge) Brennerbauteile prüfen Ggf.
- Seite 25 Beobachtung Ursache Beseitigung Flammkopf starker Koksansatz defekte Düse Düse austauschen falsche Einstellung Einstellmaße korrigieren veränderte Verbrennungsluftmenge Brenner neu einregulieren Heizraum nicht Ausreichende Heizraumbelüftung ausreichend belüftet gemäß den örtlichen Vorschriften sicherstellen Stauscheibe stark verschmutzt falsche Einstellung Einstellung Mischeinrichtung korrigieren (Kap. 7.5) und Brennereinstellung prüfen.
- Seite 26 Allgemeine Betriebsprobleme Startprobleme, Brenner startet falsche Einstellung Einstellung korrigieren nicht, trotz Zündung und Ölförderung der Zündelektrode (siehe Kap. 7.4) keine Flammenbildung Abstand der Stauscheibe Einstellung prüfen zu Flammrohrvorderkante zu klein evtl. Maß S1 vergrößern (siehe Kap. 7.5) Signallampe: grün blinkend Überwachungsstrom zu gering Brennereinstellung hinsichtlich (Grenzwerte siehe Feuerungsmanger...
-
Seite 27: Wartung
7 Wartung 7.1 Sicherheitshinweise zur Wartung Unsachgemäß durchgeführte Wartungs- und Personalqualifikation Instandsetzungsarbeiten können schwere Wartungs- und Instandsetzungsarbeiten dürfen nur von Unfälle zur Folge haben. Personen können qualifiziertem Personal mit den entsprechenden Fach- dabei schwer verletzt oder getötet werden. kenntnissen durchgeführt werden. GEFAHR Beachten Sie unbedingt nachfolgende Sicherheitshinweise. -
Seite 28: Düsen Aus- Und Einbauen
4. Stauscheibe vom Düsenstock lösen 5. Düse ausbauen Beim Lösen der Düse Düsenstock gegenhalten. Brenner Schlüsselweite Düse / Düsenstock WL20/1-C, Ausf. Z: SW16 / SW 19 WL20/2-C, Ausf. Z: SW16 / SW 27 Einbau Der Einbau erfolgt in umgekehrter Reihenfolge. -
Seite 29: Mischeinrichtung Einstellen
Anzeigebolzen bündig mit Verschlußdeckel ist. 4. Kappe wieder einsetzen. Hinweis Führen Sie die leistungsabhängige Einstellung der Stauscheibe stets mit der Einstellschraube durch. Nicht am Anzeigebolzen drehen! Grundeinstellung WL20/1-C, Ausf. Z 324 ± 0,5 Brennerflansch Flammkopf Düsenstock Anzeigebolzen Düse Einstellschraube Stauscheibe Deckel Düsenstock... -
Seite 30: Düsenstock Aus- Und Einbauen
7.6 Düsenstock aus- und einbauen Stecker Nr. 1 muss nur bei WL20/2-C, Ausf. Z gezogen werden. 7.7 Gehäusedeckel aus- und einbauen... -
Seite 31: Serviceposition
7.8 Serviceposition 7.9 Ölpumpe, Gebläsemotor und Gebläserad aus- und einbauen Beim WL20/1-C, Ausf. Z muss zusätzlich noch Stecker Nr. 1 am Feuerungsmanager W-FM10 gezogen werden. Schaube über Bohrung im Laufrad zugänglich. Bei Montage muss die Schraube auf der Aus- sparung der Motorwelle... -
Seite 32: Luftregelgehäuse Und Luftklappe Reinigen
7.10 Luftregelgehäuse und Luftklappe reinigen 7.11 Winkelgetriebe der Luftklappe aus- und einbauen... -
Seite 33: Ölpumpenfilter Aus- Und Einbauen
7.12 Ölpumpenfilter aus- und einbauen WL20/1-C, Ausf. Z (AT2 45C) WL20/2-C, Ausf. Z (AL 30C 9537) 7.13 Interne Sicherung austauschen (W-FM10) -
Seite 34: Technische Daten
2750 min 24V; 3,5W WL20/2-C; 0,25 kW, 1,5 A AL30 C 9537 Kond. 8 µF Ausf. Z 8.2 Arbeitsfeld Brennertyp WL20/1-C, Ausf. Z WL20/2-C, Ausf. Z Arbeitsfelder nach EN 267 Die Leistungsangaben sind Flammkopf W20/1-C W20/2-C bezogen auf eine Ansaug- Feuerungs- 50…120 kW... -
Seite 35: Abmessungen
358 179 376 285 182 183 120 M8 170 130 123 150 Ausf. Z –weishaupt– Anschlußmaße nach EN 226 t = 15 mm Brennerzwischen- flansch für Leistung < 70 kW (Zubehör) 8.7 Gewichte WL20/1-C, Ausf. Z Brenner ________________________________ca. 20,5 kg WL20/2-C, Ausf. Z Brenner ________________________________ca. 20,7 kg... -
Seite 36: Anhang
Anhang Inhalt • Verbrennungskontrolle • Notizen • Stichwortverzeichnis Verbrennungskontrolle Damit die Anlage umweltfreundlich, wirtschaftlich und Abgasverluste bestimmen störungsfrei arbeitet, sind bei der Einregulierung Abgas- Den Sauerstoffgehalt des Abgases sowie die Differenz messungen notwendig. zwischen Abgas- und Verbrennungslufttemperatur ermit- teln. Dabei Sauerstoffgehalt und Abgastemperatur zeit- Beispiel einer vereinfachten Berechnung für den gleich in einem Punkt messen. - Seite 37 Notizen...
- Seite 38 Stichwortverzeichnis Abgastemperatur Nachbelüftung Abgasverlust Abgaswege Ansaugvakuum Anschlussmaße 12, 35 Ölförderpumpe Antiheberventil 20, 21 Ölpumpe 8, 24, 31, 34 Ausmauerung Ölschläuche 8, 12 Ölversorgung Betriebsunterbrechung Brennstoffe Programmablauf Prüfung Pumpendruck Checkliste Regelabschaltung Reinigung 5, 27 Diagnosecode 22, 23 Ringleitungsbetrieb Düse 24, 28, 29 Rohrleitungslänge Düsengröße Düsenstock...
-
Seite 40: Weishaupt-Produkte Und Dienstleistungen
Kostenersparnisse bei der Projektierung, bei der Installation, beim Service und im Garantiefall. Die Verantwortung liegt in einer Hand. Weishaupt Thermo Unit / Weishaupt Thermo Gas. Weishaupt Thermo Condens In diesen Geräten verbinden sich innovative und millionen- fach bewährte Technik zu überzeugenden Gesamtlösungen: Die Qualitäts-Heizsysteme für Ein- und Mehrfamilienhäuser.
