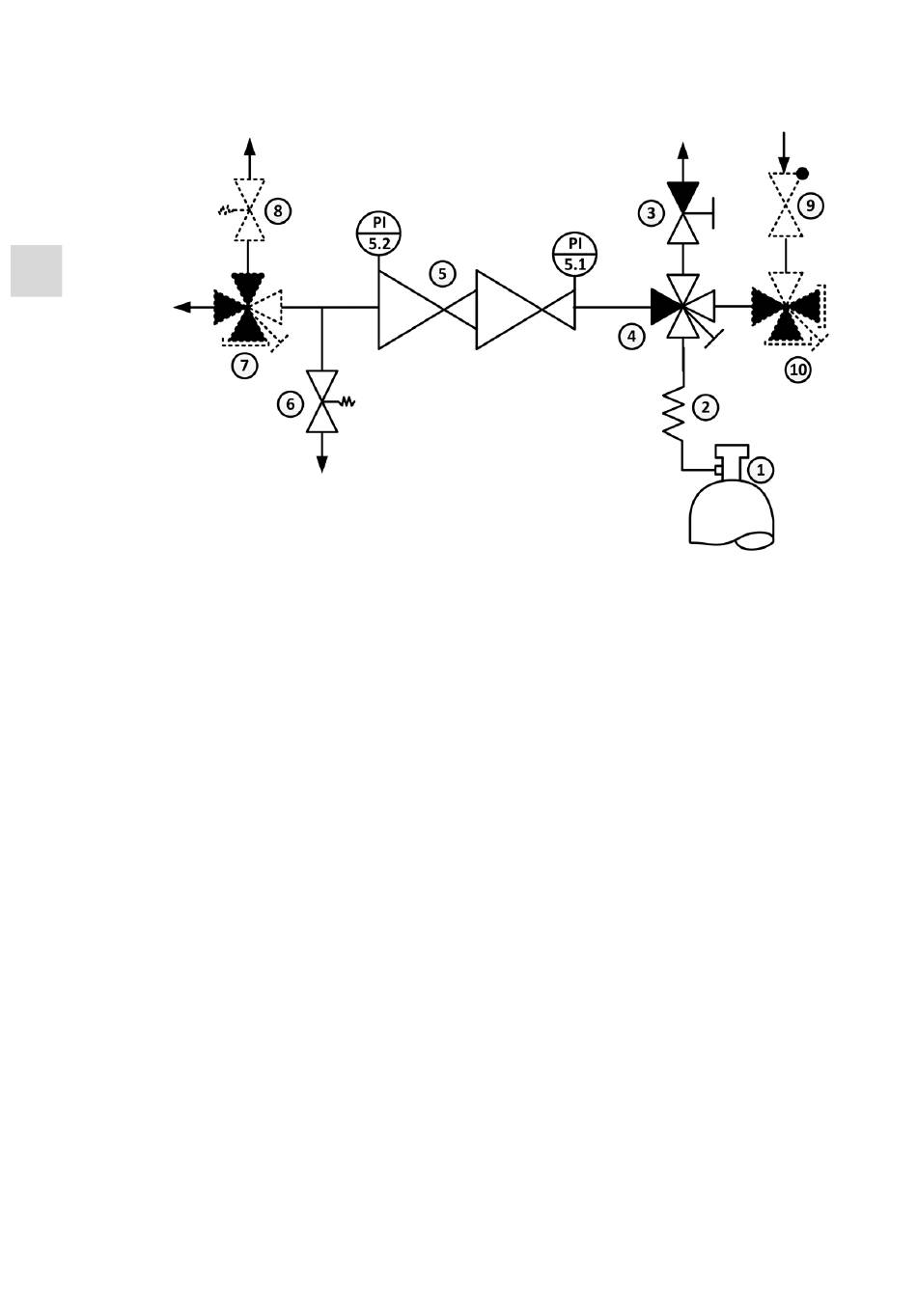

3.7. FLIESSSCHEMA – MSLH0XDE, MSLHEXDE
DE
1 – GASFLASCHE
2 – ANSCHLUSSWENDEL / SCHLAUCH
3 – ABSPERRVENTIL (3XIN, 1XOUT)
4 – AUSGANGSSPÜLVENTIL
5 – DRUCKREGLER
6 – ABBLASEVENTIL
7 – ABSPERRVENTIL (1XIN, 3XOUT)
8 – SICHERHEITSVENTIL
9 – RÜCKSCHLAGVENTIL
10 – EINGANGSSPÜLVENTIL (1XIN, 3XOUT)
Optionen dargestellt als gepunktete Linie
