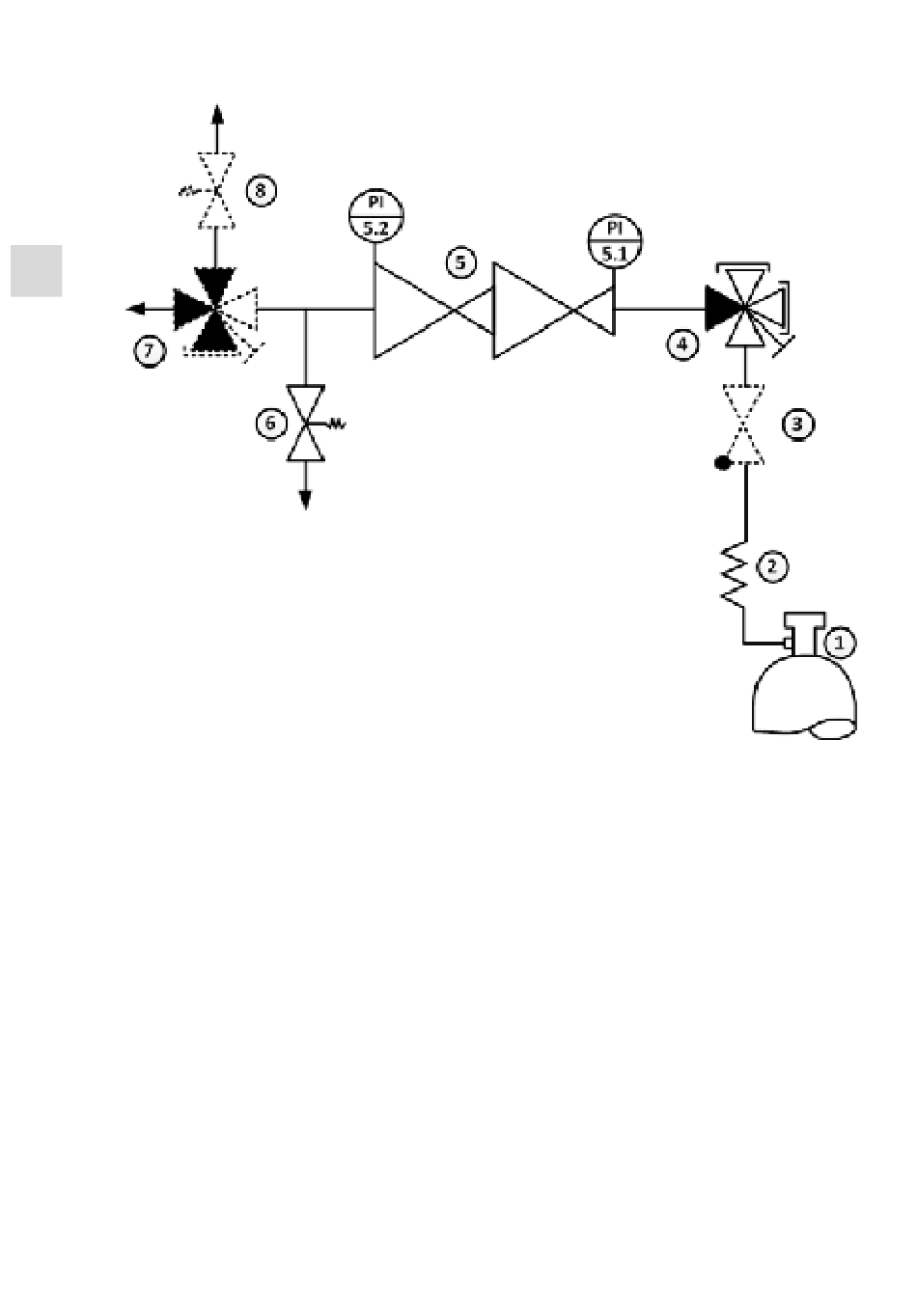

3.3. FLIESSSCHEMA – MPLH0XDS/ MSLH0XDS, MPLHEXDS/ MSLHEXDS
DE
1 – GASFLASCHE
2 – ANSCHLUSSWENDEL / SCHLAUCH
3 – RÜCKSCHLAGVENTIL
4 – ABSPERRVENTIL (3XIN, 1XOUT)
5 – DRUCKREGLER
6 – ABBLASEVENTIL
7 – ABSPERRVENTIL (1XIN, 3XOUT)
8 – SICHERHEITSVENTIL
Optionen dargestellt als gepunktete Linie
50/72
