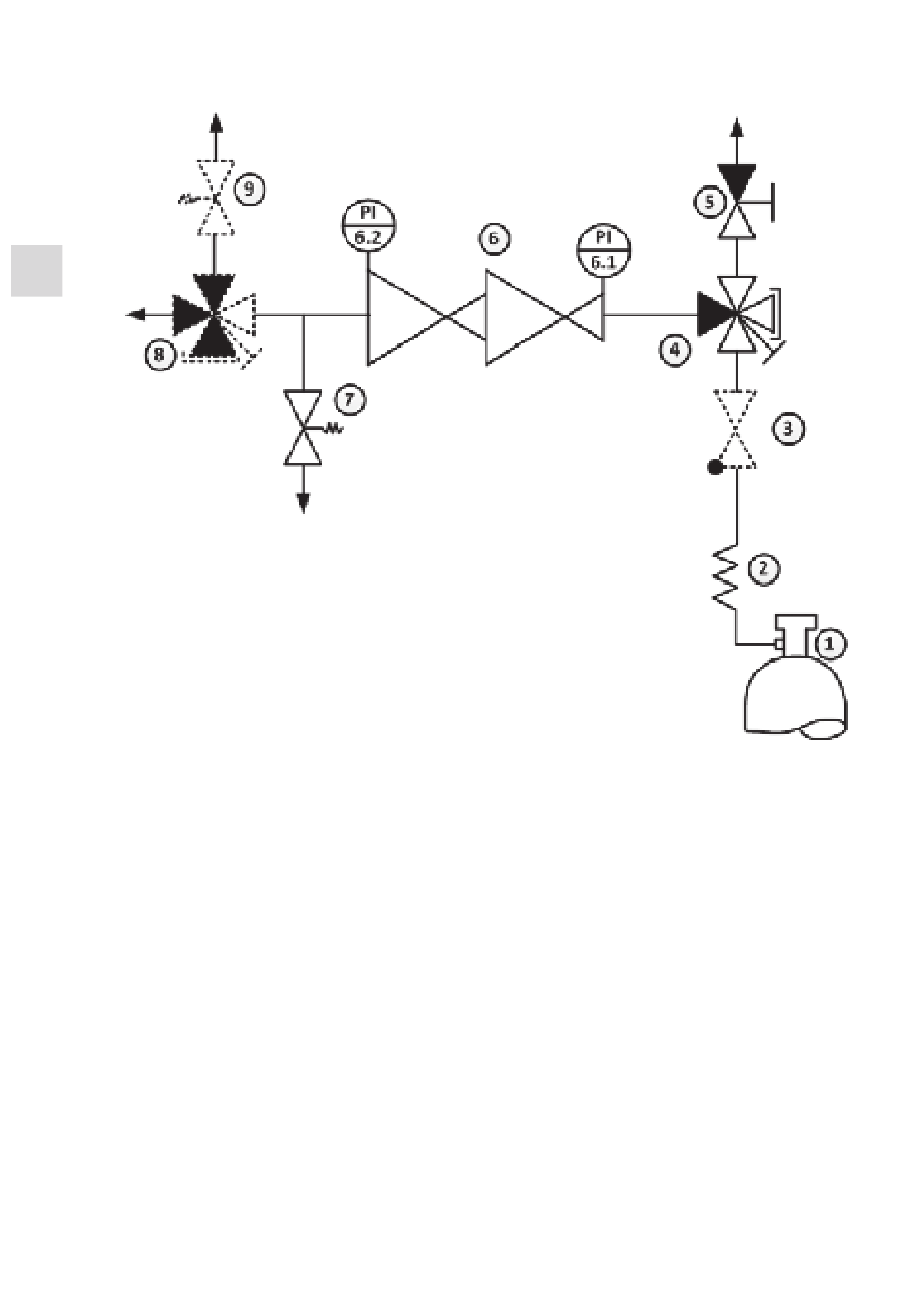

3.5. FLIESSSCHEMA – MPLH0XDP / MSLH0XDP,
MPLHEXDP / MSLHEXDP
DE
1 – GASFLASCHE
2 – ANSCHLUSSWENDEL / SCHLAUCH
3 – RÜCKSCHLAGVENTIL
4 – ABSPERRVENTIL (3XIN, 1XOUT)
5 – VENTIL ZUR EIGENGASSPÜLUNG
6 – DRUCKREGLER
7 – ABBLASEVENTIL
8 – ABSPERRVENTIL (1XIN, 3XOUT)
9 – SICHERHEITSVENTIL
Optionen dargestellt als gepunktete Linie
52/72
