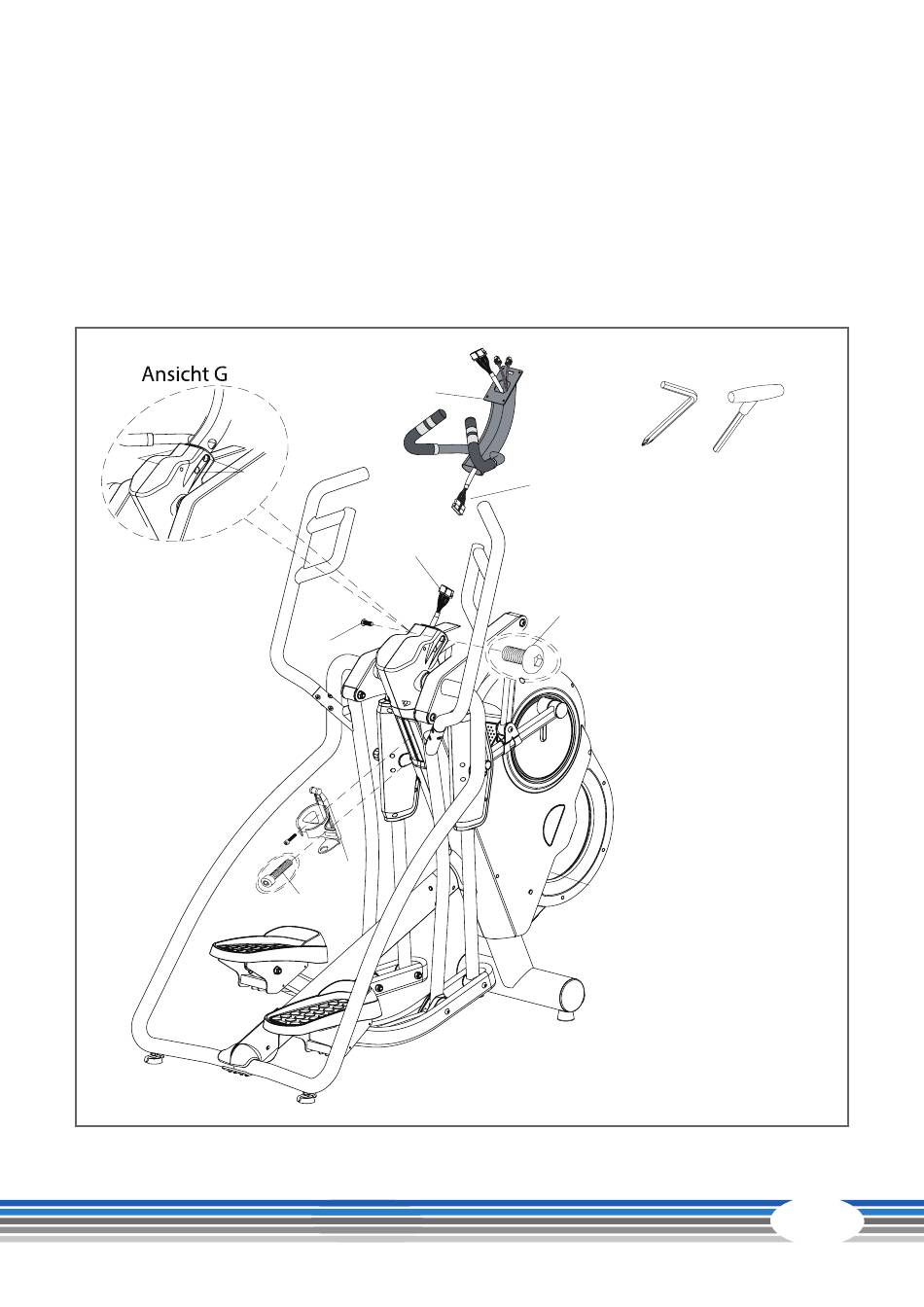

Schritt 6: Montage des Konsolenstützrohres und der Flaschenhalterung
(1) Kabel (D1) vom Konsolenstützrohr (D) mit Kabeln (A1) am Hauptrahmen (A) verbinden.
(2) Siehe Ansicht G: Mit zwei Schrauben (J1) und den zwei vormontierten Schrauben (J1) das
Konsolenstützrohr (D) am Hauptrahmen (A) montieren. Vier Schrauben (J1) festziehen.
(3) Mit Schrauben (J6) die Flaschenhalterung (H) am Hauptrahmen (A) befestigen.
D
4m/m
5m/m
J1
J1
D1
A1
J1
J1
H
A
J6
