CARDIOSTRONG EX80 Plus Touch Montage- Und Bedienungsanleitung Seite 16

Schritt 5: Montage der Handgriffe
(1) Sechs vormontierte Schrauben (J10 und J11) vom linken Handgriff (E1) entfernen.
(2) Siehe Ansicht F: Linken Handgriff (E1) am Hauptrahmen (A) anbauen und mit zwei 6mm
Inbusschlüsseln alle Schrauben (J10 und J11) befestigen.
(3) Wiederholen Sie den Aufbau (E2) auf der rechten Seite (E2).
6m/m*2
J11*6
E1

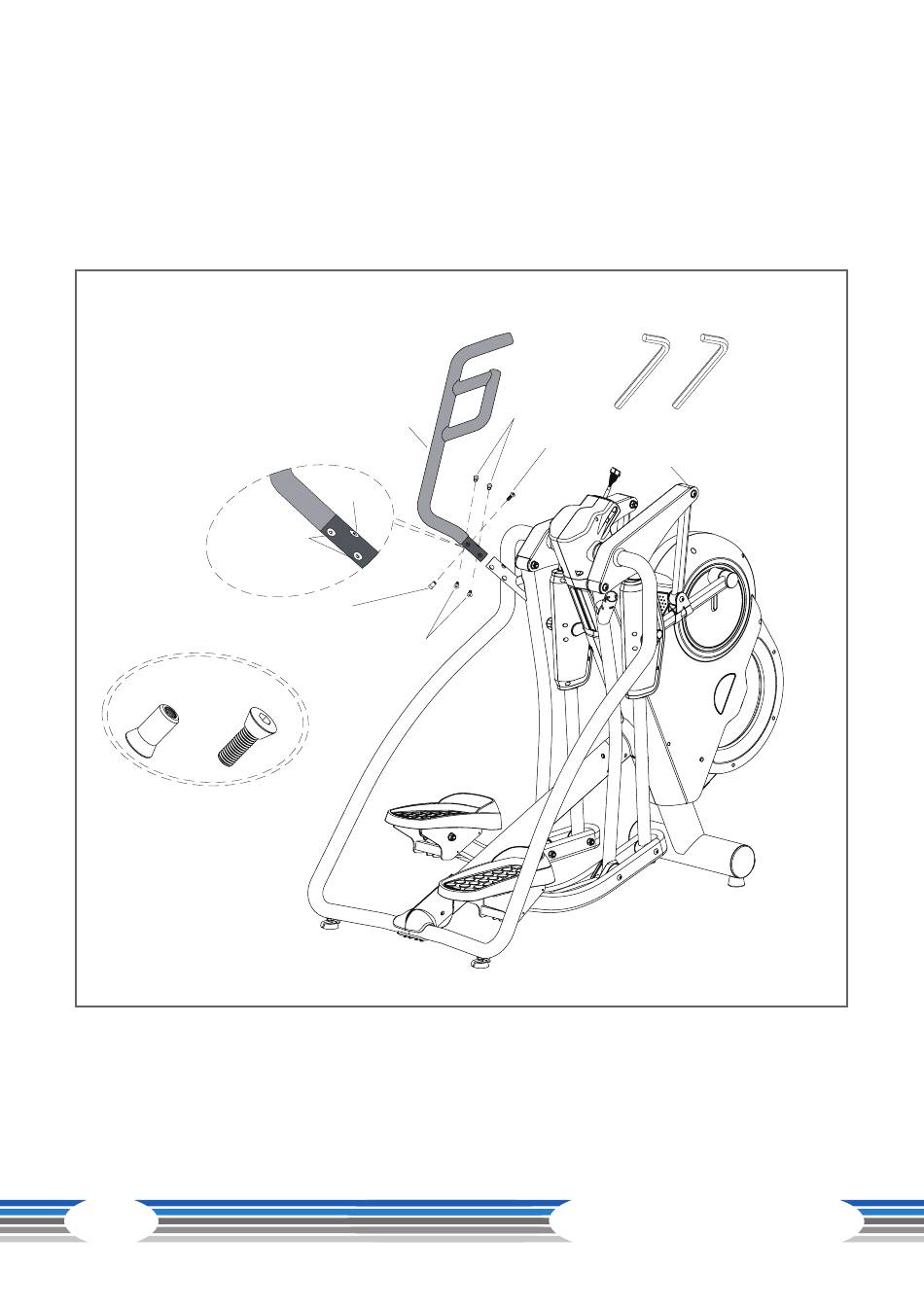

Ansicht F
J10*6
A
J10
J10
J11*6
J10*6
J11 J10
EX80 Plus Touch
16
