CARDIOSTRONG EX80 Plus Touch Montage- Und Bedienungsanleitung Seite 13

Schritt 2: Montage des rechten Verbindungsrohres

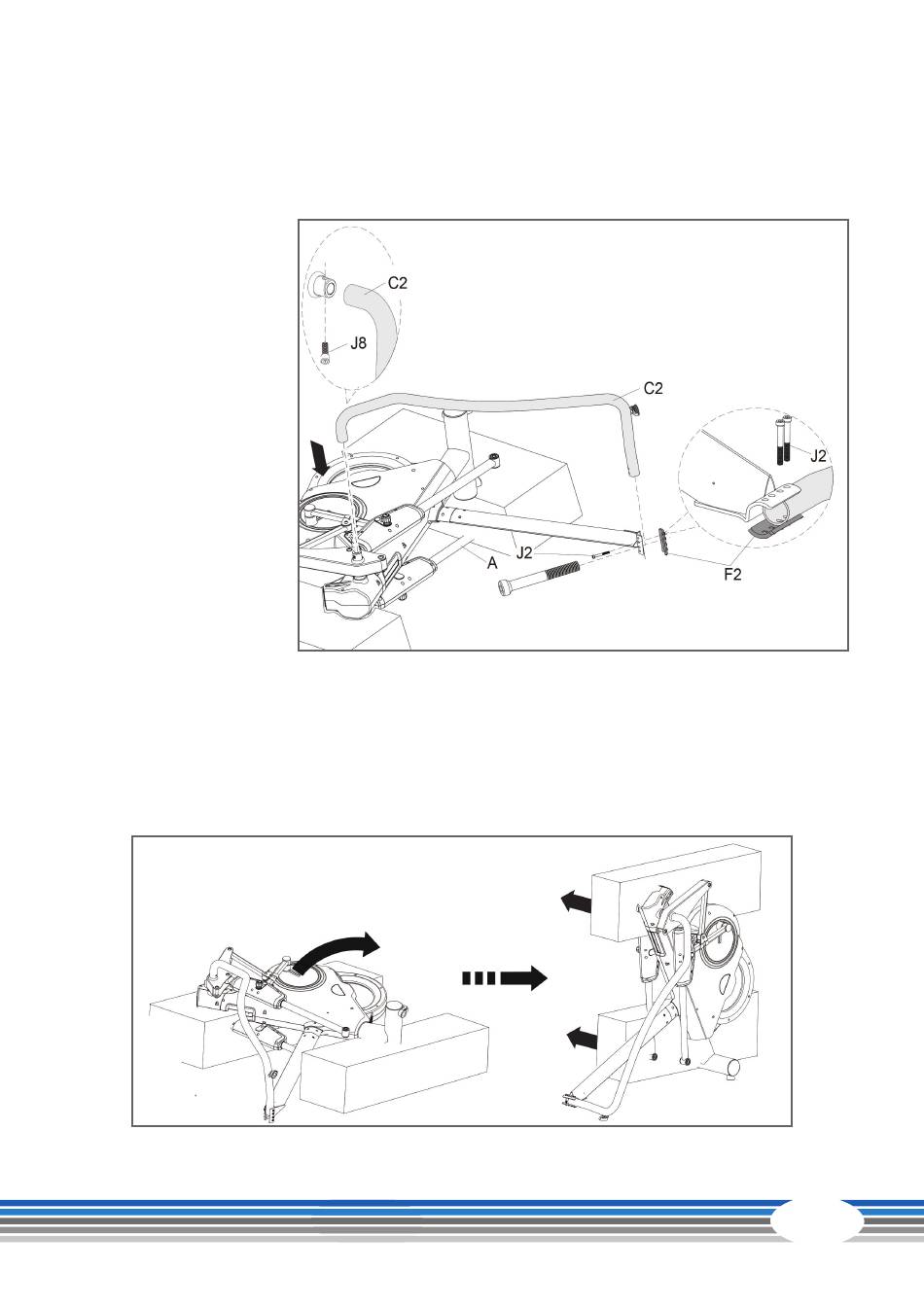

(1) Siehe Ansicht A: Rechtes Verbindungsrohr (C2) am Hauptrahmen (A) montieren.
(2) Rohr mit Schraube (J8) M8 x 20 am Rahmen befestigen.
(3) Siehe Ansicht B: Rohr mit zwei Schrauben (J2) M8x60 und Bügel (F2) unten am Rahmen befestigen.
Hinweis: Schrauben (J8
und J2) erst voll- ständig
Ansicht A
festziehen, sobald Schritt
3 beendet wurde.
Ansicht B
(4) Zwei Personen heben Hauptrahmen (A) an und entfernen Styropor, siehe Abbildung unten.
Hinweis: Der Hauptrahmen sollte aus Sicherheitsgründen von mind. zwei Personen angehoben und
in aufrechte Position gebracht werden.
