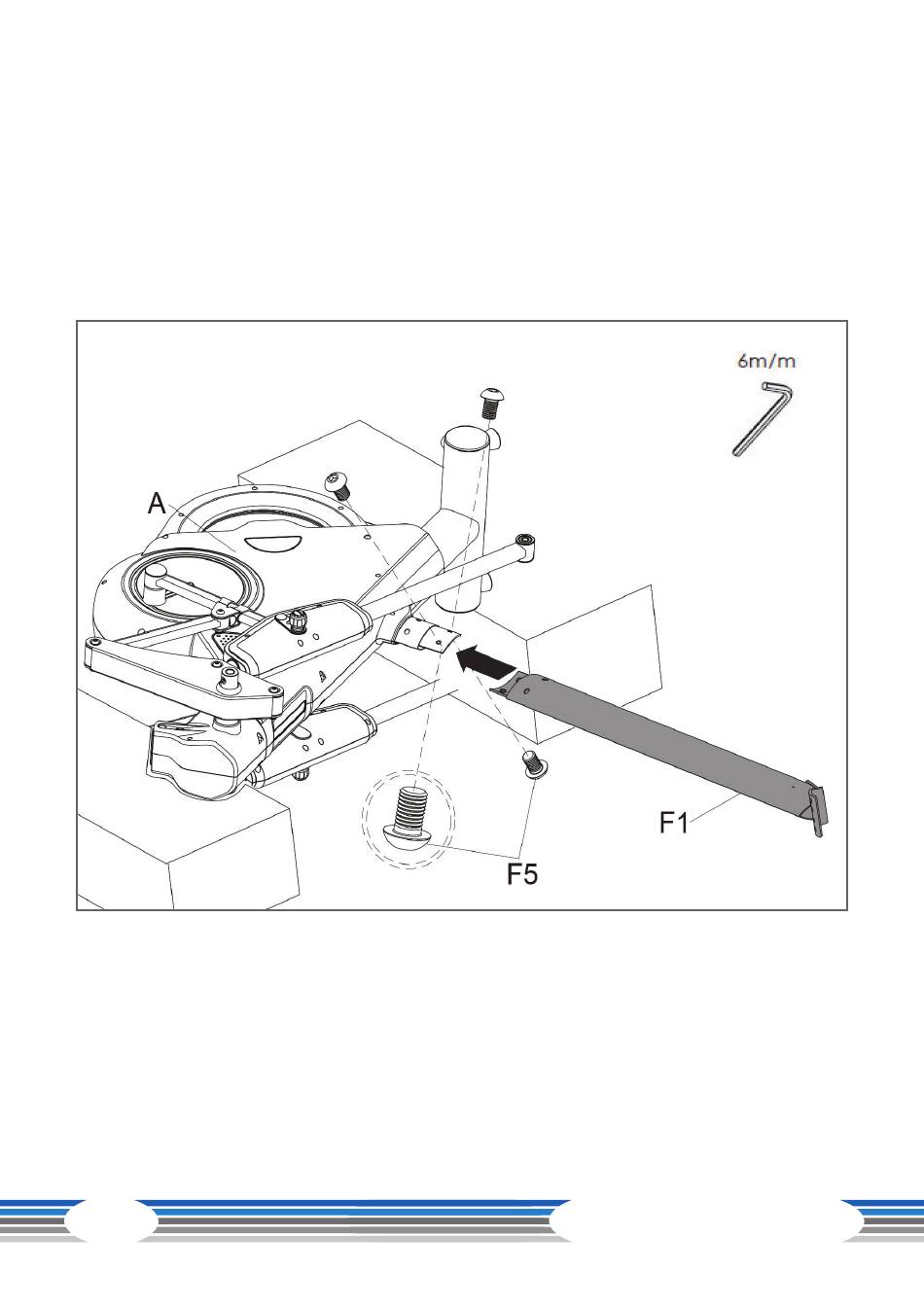

Schritt 1:
Montage des Konsolenmastes
(1) Zwei vormontierte Schrauben (F5) vom Hauptrahmen (A) und zwei Schrauben (F5) vom mittleren
Stützrahmen(F1) entfernen.
(2) Mittleren Stützrahmen (F1) am Hauptrahmen (A) mit den zuvor entfernten Schrauben (F5)
montieren.
Hinweis: Alle vier Schrauben (F5) festziehen, bevor Sie mit Schritt 2 fortfahren.
EX80 Plus Touch
12
