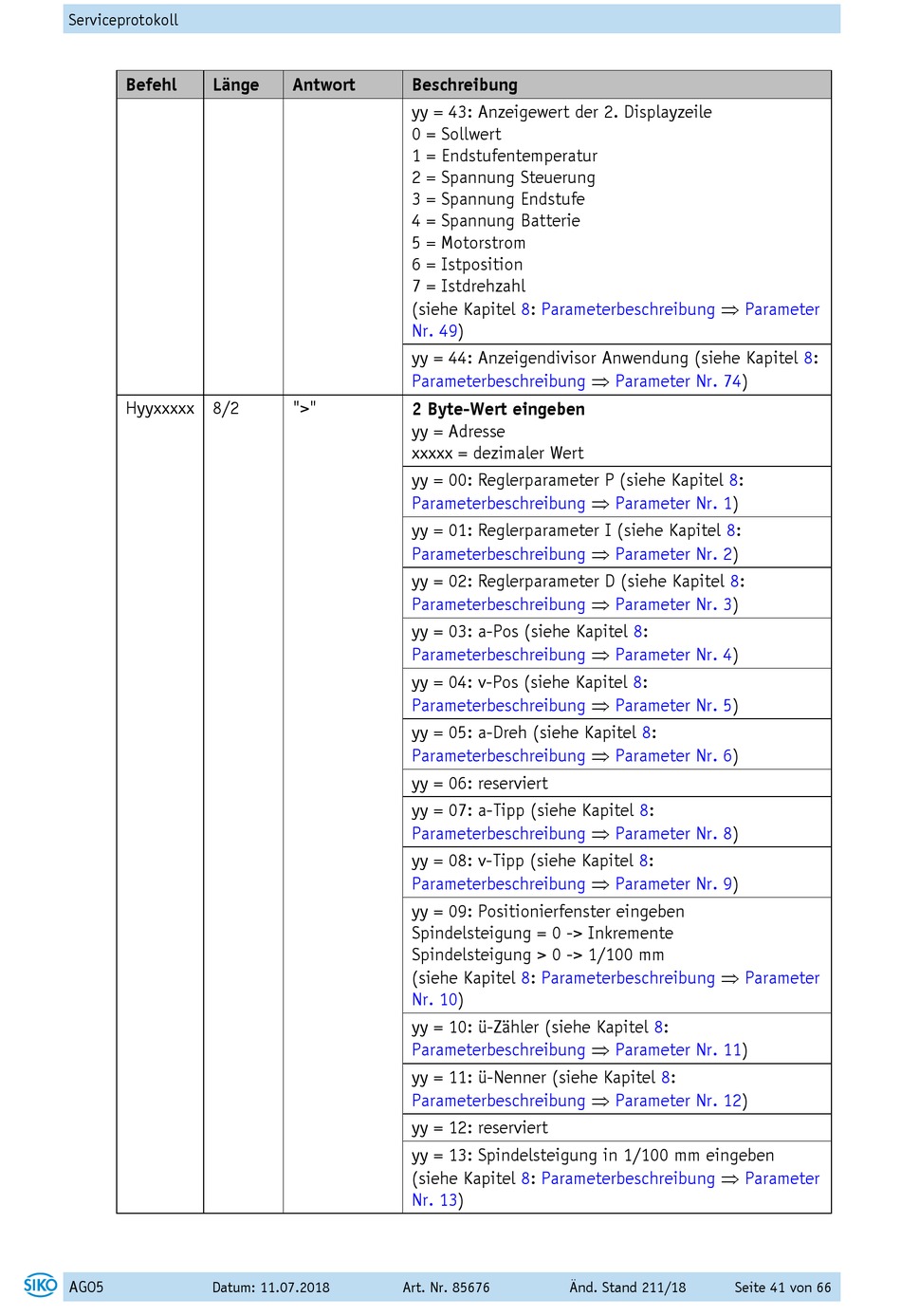

Siko AG05 Benutzerhandbuch Seite 41

Serviceprotokoll
Befehl Länge
Hyyxxxxx 8/2
AG05
Datum: 11.07.2018
Antwort Beschreibung
yy = 43: Anzeigewert der 2. Displayzeile
0 = Sollwert
1 = Endstufentemperatur
2 = Spannung Steuerung
3 = Spannung Endstufe
4 = Spannung Batterie
5 = Motorstrom
6 = Istposition
7 = Istdrehzahl
(siehe Kapitel 8:
Nr. 49)
yy = 44: Anzeigendivisor Anwendung (siehe Kapitel 8:
Parameterbeschreibung
">" 2 Byte-Wert eingeben
yy = Adresse
xxxxx = dezimaler Wert
yy = 00: Reglerparameter P (siehe Kapitel 8:
Parameterbeschreibung
yy = 01: Reglerparameter I (siehe Kapitel 8:
Parameterbeschreibung
yy = 02: Reglerparameter D (siehe Kapitel 8:
Parameterbeschreibung
yy = 03: a-Pos (siehe Kapitel 8:
Parameterbeschreibung
yy = 04: v-Pos (siehe Kapitel 8:
Parameterbeschreibung
yy = 05: a-Dreh (siehe Kapitel 8:
Parameterbeschreibung
yy = 06: reserviert
yy = 07: a-Tipp (siehe Kapitel 8:
Parameterbeschreibung
yy = 08: v-Tipp (siehe Kapitel 8:
Parameterbeschreibung
yy = 09: Positionierfenster eingeben
Spindelsteigung = 0 -> Inkremente
Spindelsteigung > 0 -> 1/100 mm
(siehe Kapitel 8:
Nr. 10)
yy = 10: ü-Zähler (siehe Kapitel 8:
Parameterbeschreibung
yy = 11: ü-Nenner (siehe Kapitel 8:
Parameterbeschreibung
yy = 12: reserviert
yy = 13: Spindelsteigung in 1/100 mm eingeben
(siehe Kapitel 8:
Nr. 13)
Art. Nr. 85676
Parameterbeschreibung

Parameter Nr.

Parameter Nr.

Parameter Nr.

Parameter Nr.

Parameter Nr.

Parameter Nr.

Parameter Nr.

Parameter Nr.

Parameter Nr.
Parameterbeschreibung

Parameter Nr.

Parameter Nr.
Parameterbeschreibung
Änd. Stand 211/18

Parameter
74)
1)
2)
3)
4)
5)
6)
8)
9)

Parameter
11)
12)

Parameter
Seite 41 von 66
