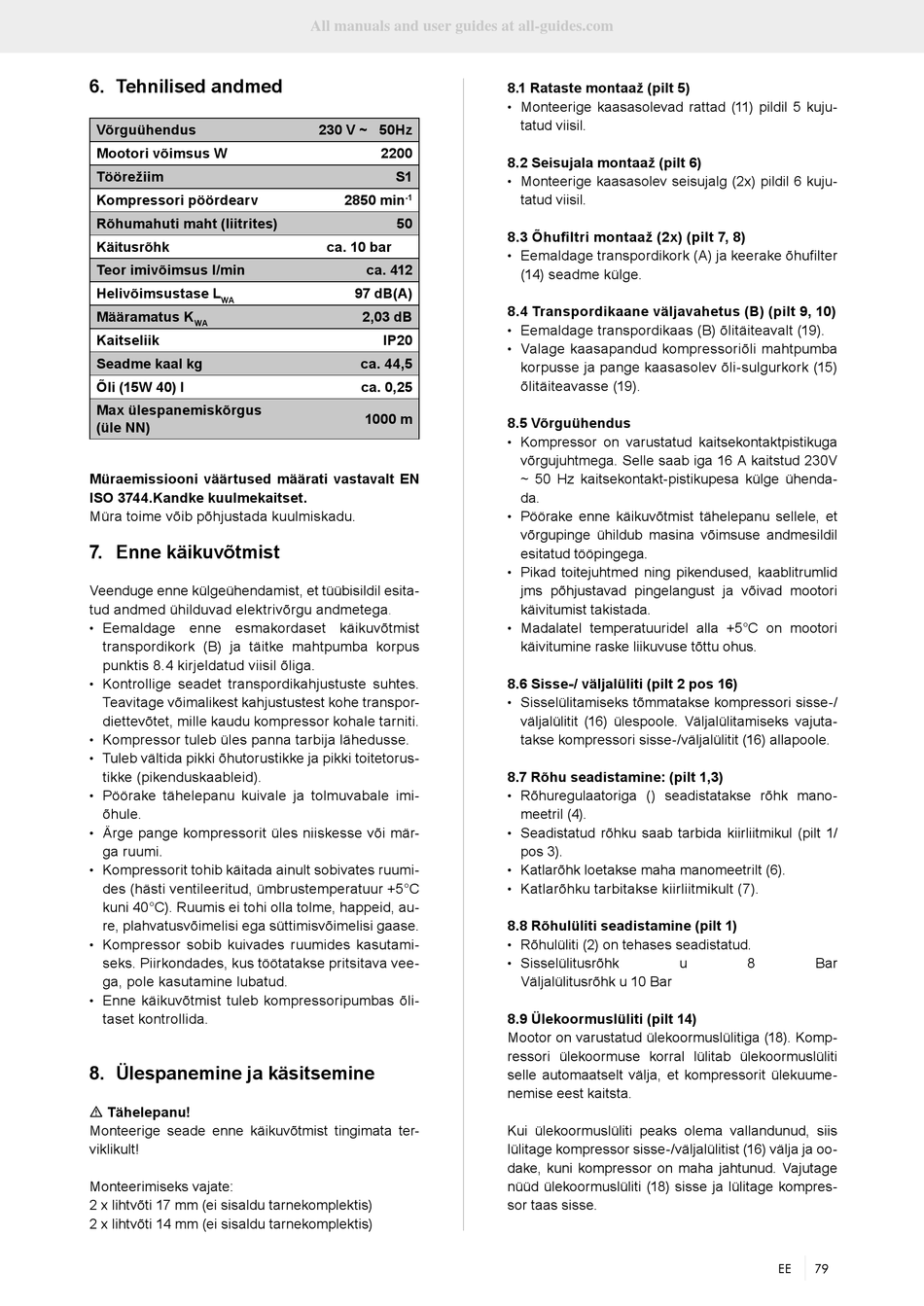

6. Tehnilised andmed

Võrguühendus
Mootori võimsus W
Töörežiim
Kompressori pöördearv
Rõhumahuti maht (liitrites)
Käitusrõhk
Teor imivõimsus l/min
Helivõimsustase L
WA
Määramatus K
WA
Kaitseliik
Seadme kaal kg
Õli (15W 40) l
Max ülespanemiskõrgus
(üle NN)
Müraemissiooni väärtused määrati vastavalt EN
ISO 3744.Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmiskadu.
7. Enne käikuvõtmist
Veenduge enne külgeühendamist, et tüübisildil esita-
tud andmed ühilduvad elektrivõrgu
Eemaldage enne esmakordaset käikuvõtmist
•
transpordikork (B) ja täitke mahtpumba korpus
punktis 8.4 kirjeldatud viisil õliga.
• Kontrollige seadet transpordikahjustuste suhtes.
Teavitage võimalikest kahjustustest kohe transpor-
diettevõtet, mille kaudu kompressor kohale tarniti.
Kompressor tuleb üles panna tarbija lähedusse.
•
Tuleb vältida pikki õhutorustikke ja pikki toitetorus-
•
tikke (pikenduskaableid).
• Pöörake tähelepanu kuivale ja tolmuvabale imi-
õhule.
Ärge pange kompressorit üles niiskesse või mär-
•
ga ruumi.
Kompressorit tohib käitada ainult sobivates ruumi-
•
des (hästi ventileeritud, ümbrustemperatuur +5°C
kuni 40°C). Ruumis ei tohi olla tolme, happeid, au-
re, plahvatusvõimelisi ega süttimisvõimelisi gaase.
Kompressor sobib kuivades ruumides kasutami-
•
seks. Piirkondades, kus töötatakse pritsitava vee-
ga, pole kasutamine lubatud.
Enne käikuvõtmist tuleb kompressoripumbas õli-
•
taset kontrollida.
8. Ülespanemine ja käsitsemine
m Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata ter-
viklikult!
Monteerimiseks vajate:
2 x lihtvõti 17 mm (ei sisaldu tarnekomplektis)
2 x lihtvõti 14 mm (ei sisaldu tarnekomplektis)
All manuals and user guides at all-guides.com
230 V ~ 50Hz
2200
S1
2850 min
-1
50
ca. 10 bar
ca. 412
97 dB(A)
2,03 dB
IP20
ca. 44,5
ca. 0,25
1000 m
andmetega.
8.1 Rataste montaaž (pilt 5)
Monteerige kaasasolevad rattad (11) pildil 5 kuju-
•
tatud viisil.
8.2 Seisujala montaaž (pilt 6)
• Monteerige kaasasolev seisujalg (2x) pildil 6 kuju-
tatud viisil.
8.3 Õhufiltri montaaž (2x) (pilt 7, 8)
Eemaldage transpordikork (A) ja keerake õhufilter
•
(14) seadme külge.
8.4 Transpordikaane väljavahetus (B) (pilt 9, 10)
Eemaldage transpordikaas (B) õlitäiteavalt (19).
•
Valage kaasapandud kompressoriõli mahtpumba
•
korpusse ja pange kaasasolev õli-sulgurkork (15)
õlitäiteavasse (19).
8.5 Võrguühendus
• Kompressor on varustatud kaitsekontaktpistikuga
võrgujuhtmega. Selle saab iga 16 A kaitstud 230V
~ 50 Hz kaitsekontakt-pistikupesa külge ühenda-
da.
Pöörake enne käikuvõtmist tähelepanu sellele, et
•
võrgupinge ühildub masina võimsuse andmesildil
esitatud tööpingega.
Pikad toitejuhtmed ning pikendused, kaablitrumlid
•
jms põhjustavad pingelangust ja võivad mootori
käivitumist takistada.
Madalatel temperatuuridel alla +5°C on mootori
•
käivitumine raske liikuvuse tõttu ohus.
8.6 Sisse-/ väljalüliti (pilt 2 pos 16)
Sisselülitamiseks tõmmatakse kompressori sisse-/
•
väljalülitit (16) ülespoole. Väljalülitamiseks vajuta-
takse kompressori sisse-/väljalülitit (16) allapoole.
8.7 Rõhu seadistamine: (pilt 1,3)
• Rõhuregulaatoriga () seadistatakse rõhk mano-
meetril (4).
Seadistatud rõhku saab tarbida kiirliitmikul (pilt 1/
•
pos 3).
Katlarõhk loetakse maha manomeetrilt (6).
•
Katlarõhku tarbitakse kiirliitmikult (7).
•
8.8 Rõhulüliti seadistamine (pilt 1)
Rõhulüliti (2) on tehases seadistatud.
•
Sisselülitusrõhk u
•
Väljalülitusrõhk u 10 Bar
8.9 Ülekoormuslüliti (pilt 14)
Mootor on varustatud ülekoormuslülitiga (18). Komp-
ressori ülekoormuse korral lülitab ülekoormuslüliti
selle automaatselt välja, et kompressorit ülekuume-
nemise eest kaitsta.
Kui ülekoormuslüliti peaks olema vallandunud, siis
lülitage kompressor sisse-/väljalülitist (16) välja ja oo-
dake, kuni kompressor on maha jahtunud. Vajutage
nüüd ülekoormuslüliti (18) sisse ja lülitage kompres-
sor taas sisse.
8 Bar
EE 79
