4.4.2 Ein-/Ausschalten der Anlage durch die Funktion «Erweiterter Betrieb»
Ausnahmefälle
Beispiel
Allgemeines
Siemens Building Technologies
Landis & Staefa Division
Datenpunkt 53 «Steuereingang-Einschaltzeit»: 00.05 .. 12.00 hh.mm.
Bei einem Impuls auf E7 oder E8 (Schließen des Kontaktes für eine Dauer von minde-
stens 3 Sekunden) erfolgt das Einschalten der entsprechenden Ventilatorstufe für die
eingestellte Zeit.

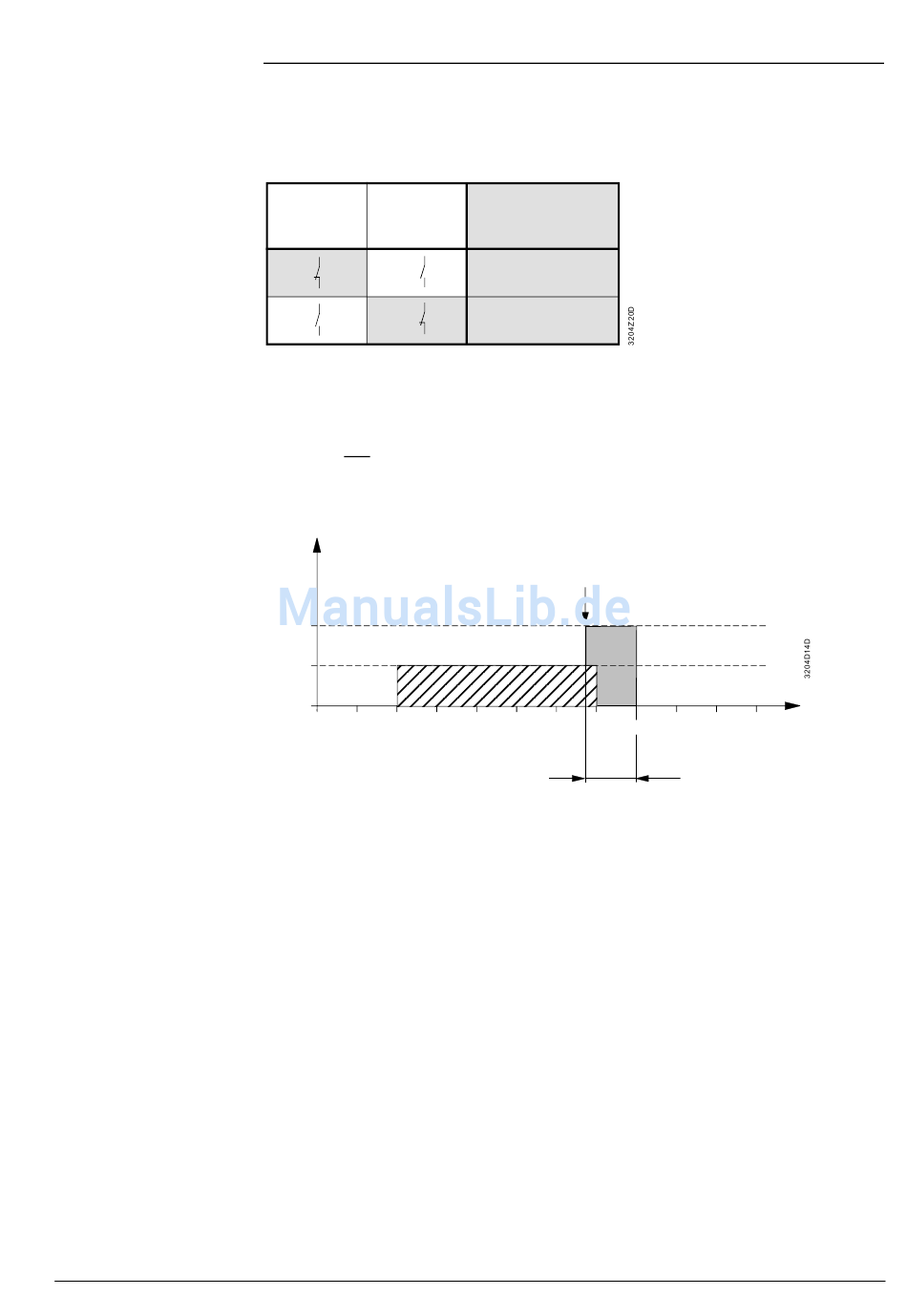

Impuls E7 Impuls E8
schließen schließen
(min. 3 s) (min. 3 s)
1
0
1 0
Nach Ablauf einer gewählten «Steuereingang-Einschaltzeit» wird wieder auf den Auto-
matik-Betrieb umgeschaltet.
• Falls E7 und E8 auf «0», d.h. beide Kontakte sind geschlossen:
sofortiges Ausschalten der Anlage
Anlagebetriebs-
zustand
Stufe II
Zeitschaltprogramm
Stufe I
0
8.00
Wird der Regler über die Signaleingänge E7 und E8 eingeschaltet, so regelt er nach
dem im Datenpunkt 8 vorgegebenen Sollwertpaar «Comfort» oder «Economy».
Einstellung der Comfort-Sollwerte «Heizen / Kühlen» und Economy-Sollwerte «Heizen /
Kühlen» an der Bedienebene 2.
Grundlagenhandbuch zu AEROGYR™ RWI65.02
Anwendungsfunktionen
Ventilatorstufe
Erweiterter Betrieb
Stufe 1
Erweiterter Betrieb
Stufe 2
Impuls an E8
(Kontakt mindestens 3 s geschlossen)
Erweiterter Betrieb
12.00 16.00 20.00
t
SE
(Dtpkt. 53)
t
