Montage
Montageort
• Als Ablufttemperaturregler:
Direkt nach dem Luftaustritt aus dem Raum bzw. im
Sammelkanal bei mehreren Luftaustritten. Immer vor
dem Abluftventilator
• Als Zulufttemperaturregler:
Nach dem Zuluftventilator, wenn dieser nach dem
−
letzten Luftbehandlungselement angeordnet ist, sonst
Nach dem letzten Luftbehandlungselement mit einem
−
Abstand von 0,5 m
• Als Zulufttemperatur-Minimalbegrenzer:
Möglichst nahe beim Lufteintritt in den Raum
• Als Taupunktregler:
Unmittelbar nach dem Tropfenabscheider des Wäschers
Montieren
Vorgehen:
1. Zuerst Flansch montieren; zum Bohren der Löcher
Massbild beachten
2. Fühlerrute von Hand (niemals mit Werkzeug!) so
biegen, dass sie im montierten Zustand diagonal
durch den Kanal läuft.
Achtung! Die Fühlerrute darf die Kanalwand nicht
berühren: Mindestabstand = 50 mm; kleinster
zulässiger Biegeradius = 10 mm
3. Montageflansch montieren
4. Regler auf den Montageflansch schieben und einrasten
Elektrische Installation
• Örtliche Vorschriften für Elektroinstallationen beachten
• Anschlussklemmen sind unter der flexiblen
Kunststoffabdeckung
• Anschlussklemmen entsprechend den
Anlagendokumenten verdrahten. Wenn diese fehlen,
Anschlussschaltpläne in dieser Anleitung beachten
• Zulässige Leitungslängen beachten
• Gerät erst bei der Inbetriebnahme unter Spannung setzen
Siemens Building Technologies / HVAC Products
Luftkanaltemperaturregler
Air duct temperature controller
Légcsatorna h mérséklet szabályozó
Einstellungen
1
1
2
3
4
5
Wirksinn:
Wo einstellen?
DIP-Switch-Block
Schalter 1 und 2
Regelverhalten und Nachstellzeit:
DIP-Switch-Block,
Schalter 3 und 4
Testbetrieb:
DIP-Switch-Block,
Schalter 5
Aussentemperaturkompensation:
DIP-Switch-Block,
Schalter 6
P-Band Y1 (für Y2 nicht einstellbar):
Potentiometer 4
Sollwertanhebung bzw. -reduktion:
Schieber 3
Soll- bzw. Grenzwert (Zuluft- oder Ablufttemperatur):
Temperatur-
Einstellschieber 5
2 3
LED für Testbetrieb/Normalbetrieb
DIP-Switch-Block
Einstellschieber für Sollwertreduktion bzw. -anhebung
Potentiometer für P-Band
Temperatur-Einstellschieber für Soll- bzw. Grenzwert
Was einstellen?
1 2
Heizen und Kühlen in Folge
Zweistufig Heizen
Einstufig Kühlen
Einstufig Heizen
3 4
P
PI, Nachstellzeit = 600 s (SLOW)
PI, Nachstellzeit = 120 s (FAST)
PI, Nachstellzeit = 180 s (MEDIUM)
5
Testbetrieb
Normalbetrieb
6
HIGH
LOW
Potentiometer-Einstellung sollte dem gewünschten
Bereich des Ausgangssignals des Reglers entsprechen
Nach erfolgter Inbetriebnahme einstellen
CE1G3332hu
G3332hu

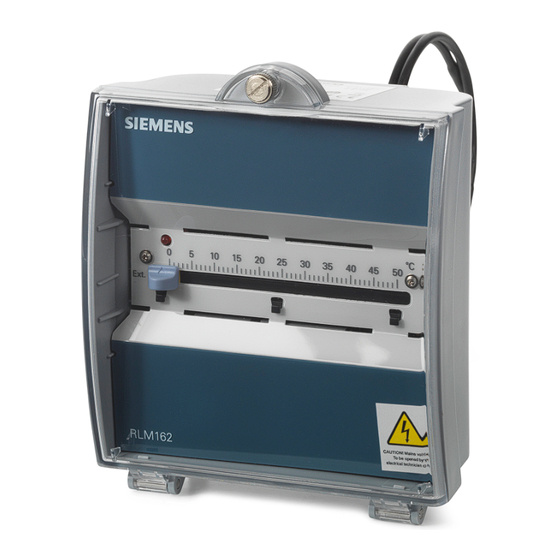

RLM162
4
